LILYGO T-Keyboard S3 Pro

使用时必须要有主机，从机通过磁吸接口与主机连接

简介

T-Keyboard-S3 Pro 是一款基于 双 MCU 架构（ESP32-S3 + STM32G030F6P6） 的高端可编程键盘，专为开发者与专业用户打造。其核心亮点包括 4 块 0.85 英寸 RGB LCD 屏幕（分辨率 128x128），支持多屏独立显示快捷指令、系统状态或动态交互界面，通过 SPI 接口（MOSI/SCLK）驱动，实现高效视觉交互；4 个热插拔机械按键兼容自定义轴体，搭配 RGB WS2812 灯效与 旋转编码器（Data-A/B 引脚），可编程背光模式及精准参数调节（如音量、滚动控制）。硬件上，主控 ESP32-S3 配备 8MB Flash + 16MB PSRAM，支持 Wi-Fi/蓝牙通信与复杂逻辑运算，外置 STM32 芯片通过 I2C 总线（SDA: IO06/IO42, SCL: IO07/IO02）辅助处理实时输入任务，确保低延迟响应。扩展性方面，提供 STEMMA QT/Qwlic、JST-SH 4-PIN 接口及 5 个从机的 I2C 扩展能力，可连接传感器、触控板等外设，打造多功能控制终端。

外观及功能介绍

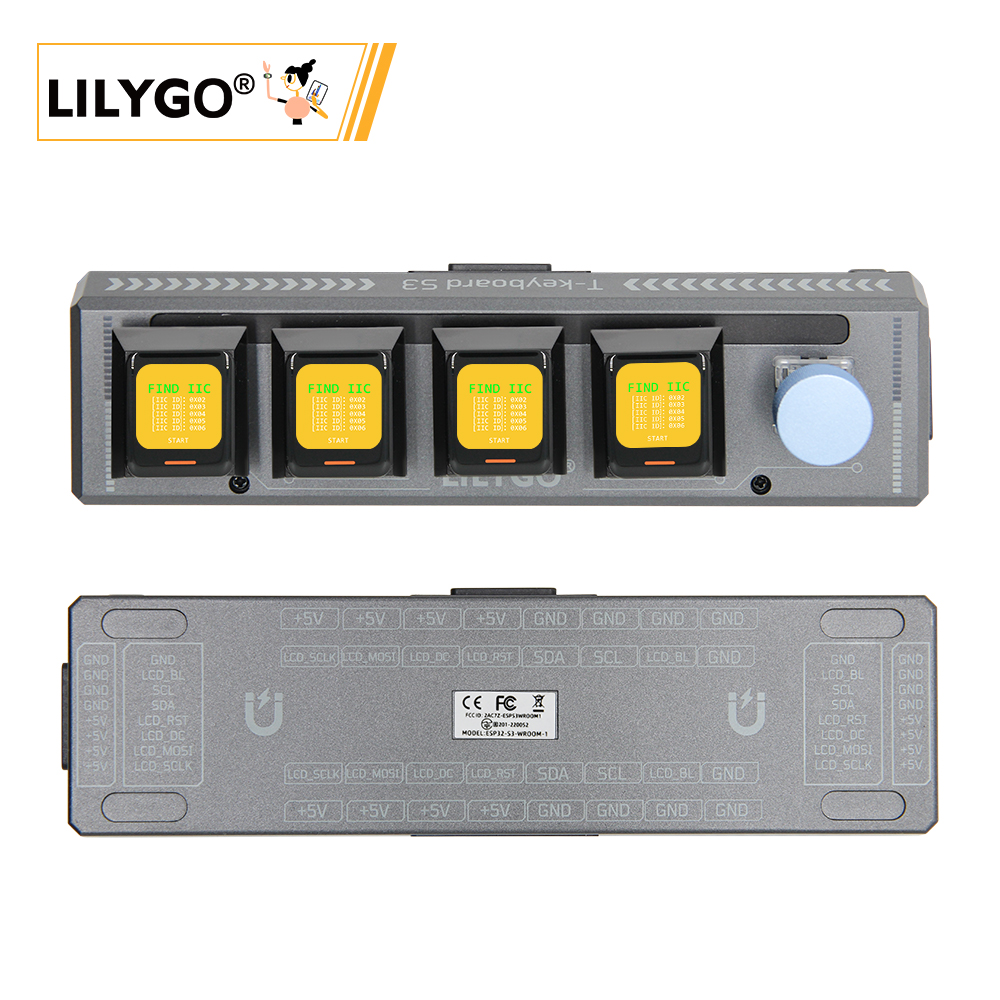

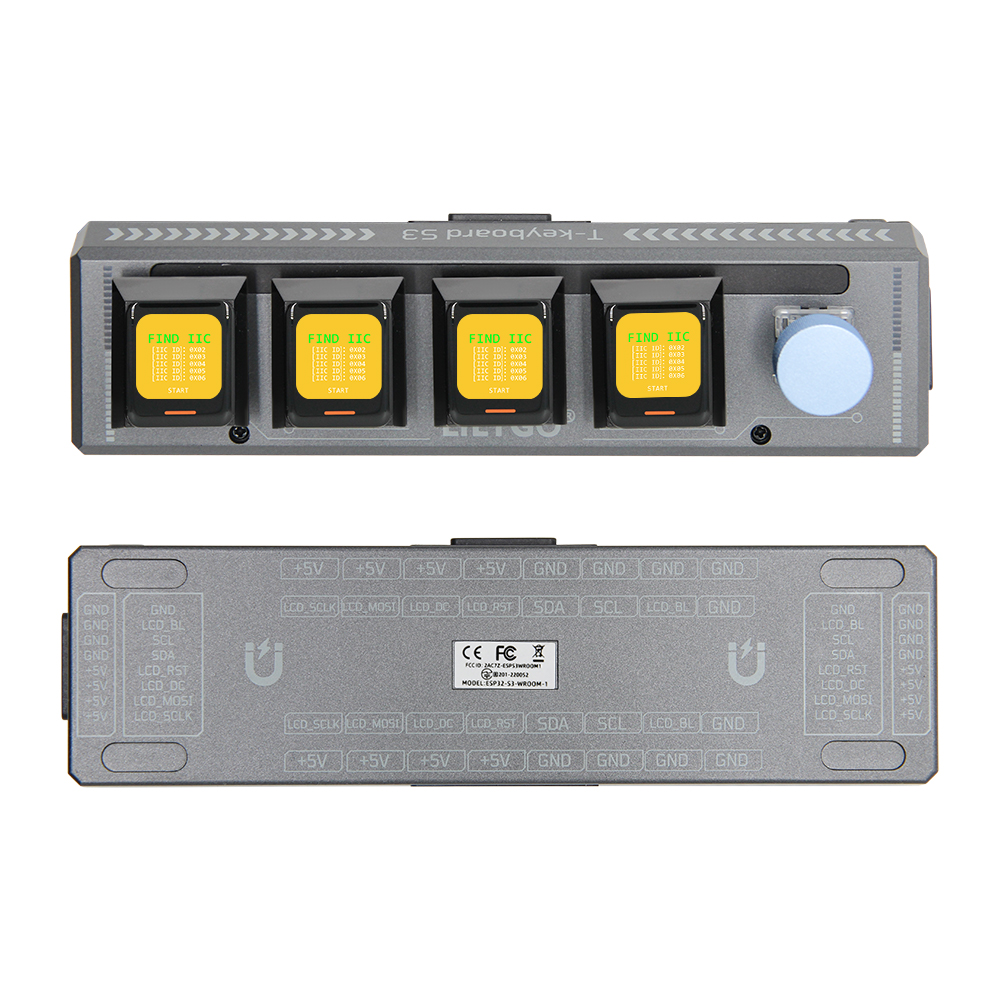

外观

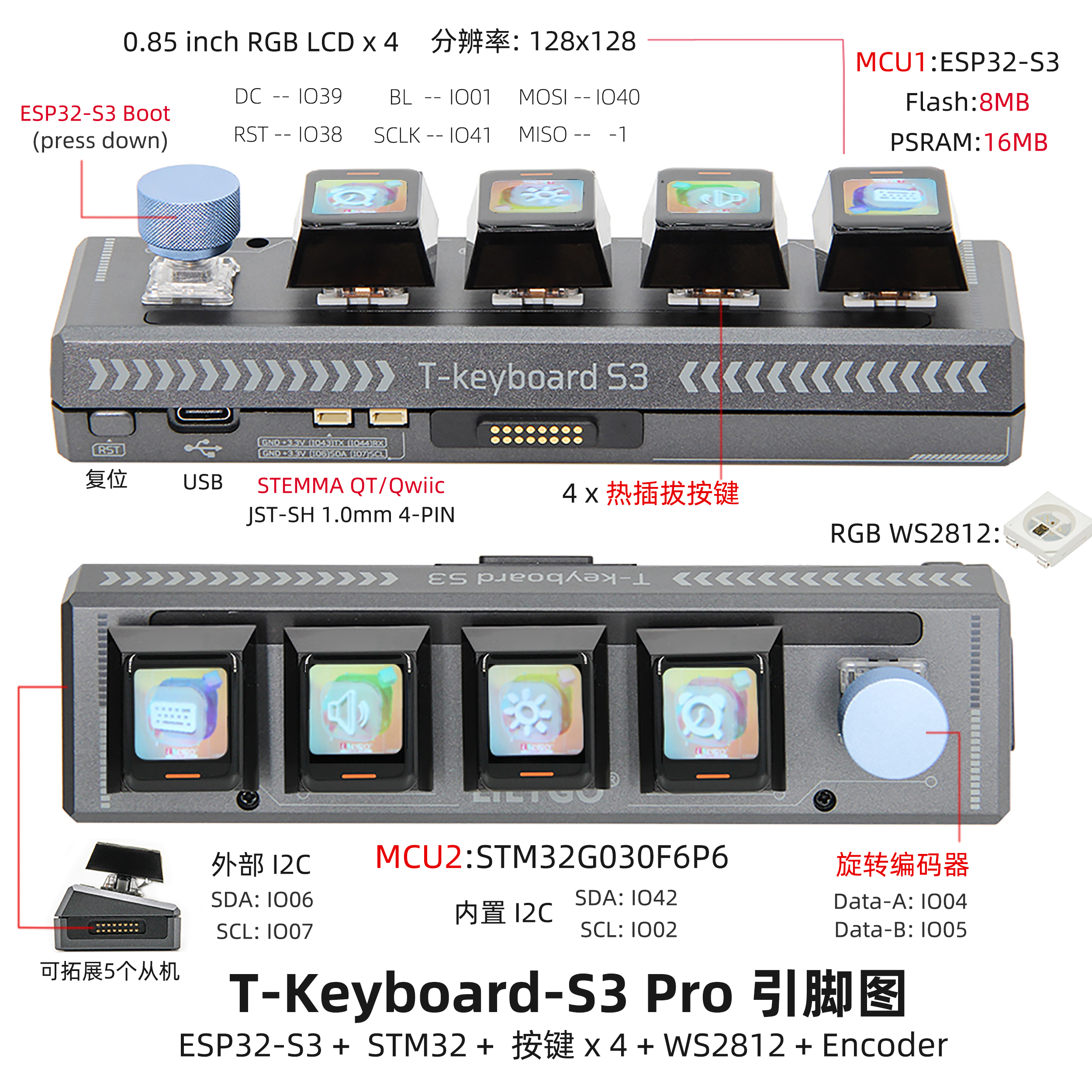

引脚图

模块资料以及参数

注意事项

1.默认固件配置为 I2C 通信扩展模式。请注意，若要扩展从设备数量，必须确保每个设备具有唯一的 I2C 地址，以避免地址冲突。从设备不能独立使用，正确的用法是由一个主设备与多个从设备进行通信的系统中使用。

2.最多可连接 6 个设备。当连接多个设备时，需要将板载 LED 的最大亮度调低至 10。

3.由于硬件长距离走线的限制，开发板在扩展方向上存在一定限制。主控板左右两侧各只能扩展一个设备，向下最多可扩展两个设备（USB 接口会阻碍扩展）。
因此，最多可形成一个 2x3 的网格布局，总共支持 6 个设备。

开发板参数

相关资料

Github：T-Keyboard S3 Pro

• ESP32­-S3-WROOM­-1
• STM32G030F6P6
• GC9107
• WS2812C

原理图

T-Keyboard S3 Pro

依赖库

• RadioLib
• TFT_eSPI
• LVGL
• Arduino_GFX

软件开发

Arduino 设置参数

开发平台

1. ESP-IDF
2. Arduino IDE
