LILYGO T-Display S3 AMOLED 1.43

简介

T-Display-S3-AMOLED-1.43 是一款集成 ESP32-S3 高性能 Wi-Fi/蓝牙双模芯片的智能显示开发板，专为物联网与交互应用设计。其核心搭载 1.43 英寸 AMOLED 显示屏，提供 466×466 像素高分辨率，支持触控操作并内置 PCF8563 实时时钟（RTC），可精准管理时间任务。硬件配置包括 16MB FLASH 存储、8MB Octal SPI PSRAM 内存，支持 Micro SD 卡扩展存储，同时集成电池电量检测（ADC）功能与 Type-C 供电接口，方便移动场景使用。开发板提供丰富的扩展接口（如 SPI、I2C、GPIO 等），兼容触摸屏交互与 SD 卡数据读写，适用于智能穿戴、工业控制、嵌入式 GUI 开发等场景，兼具高性能与低功耗特性。

外观及功能介绍

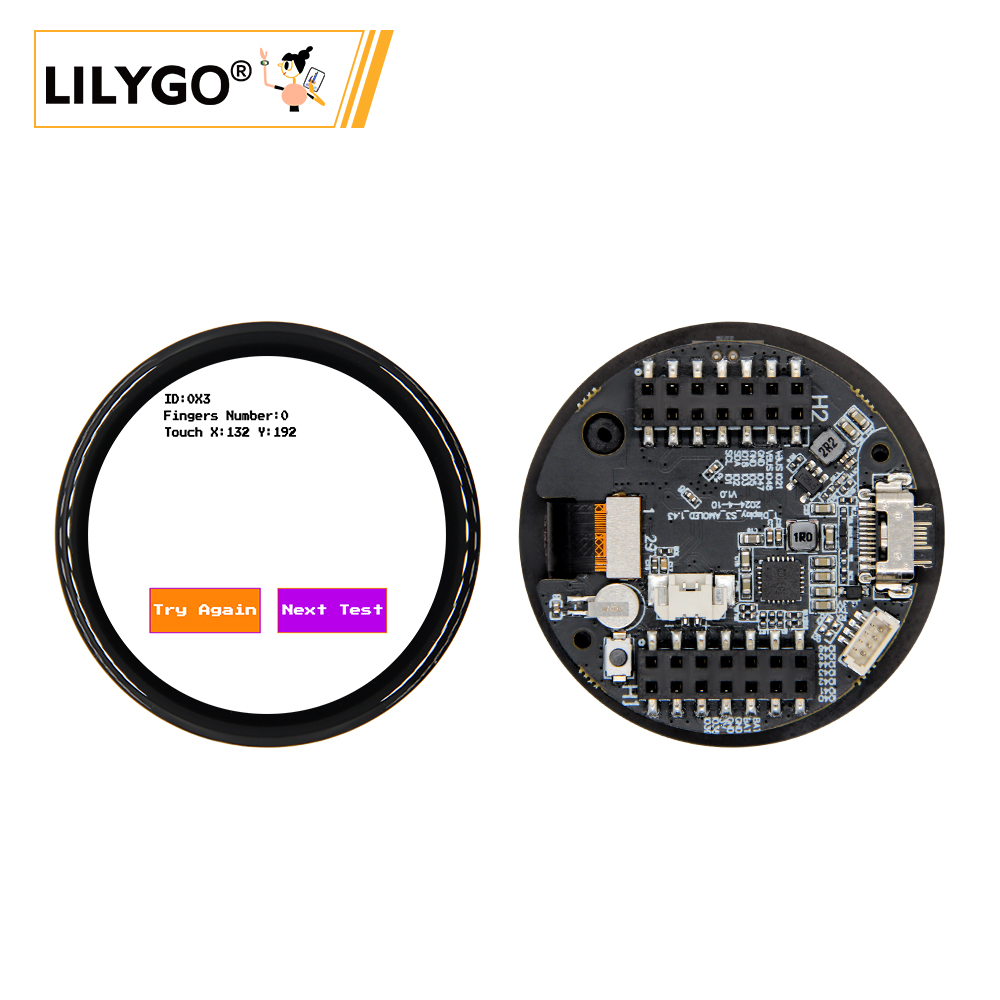

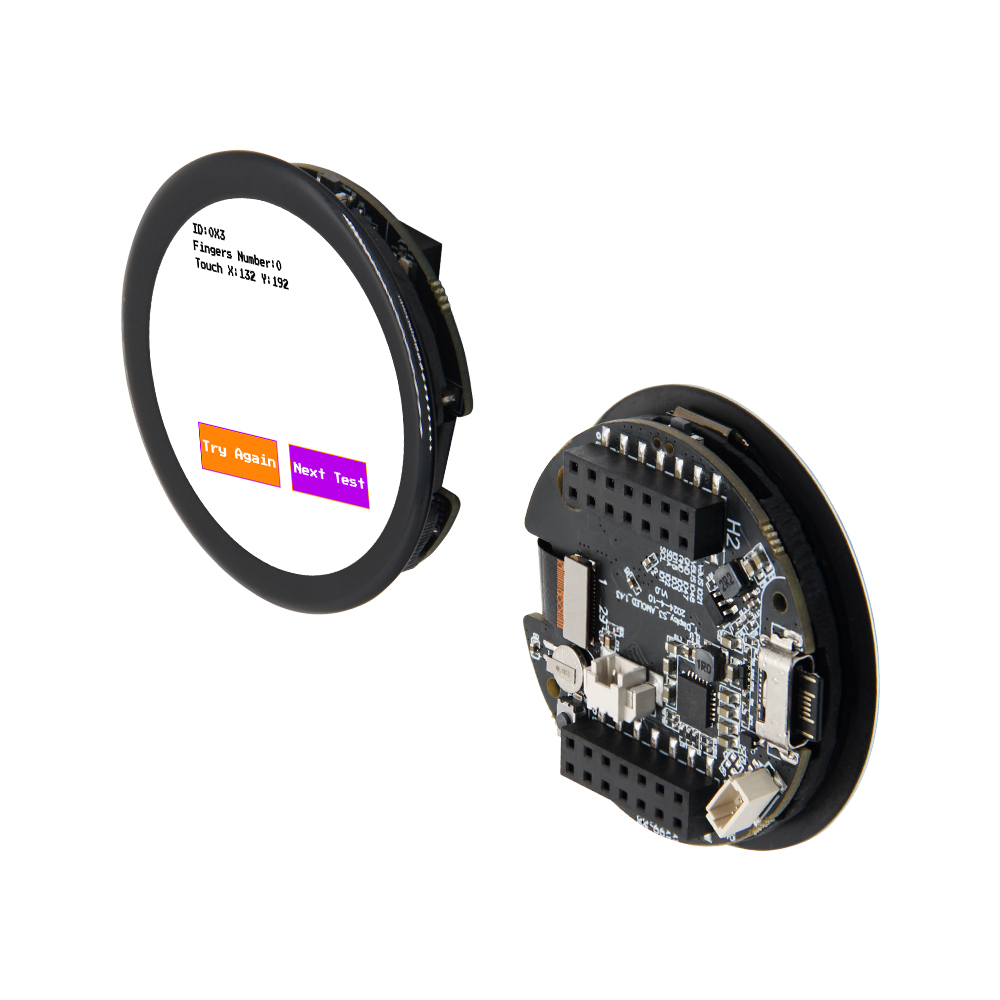

外观

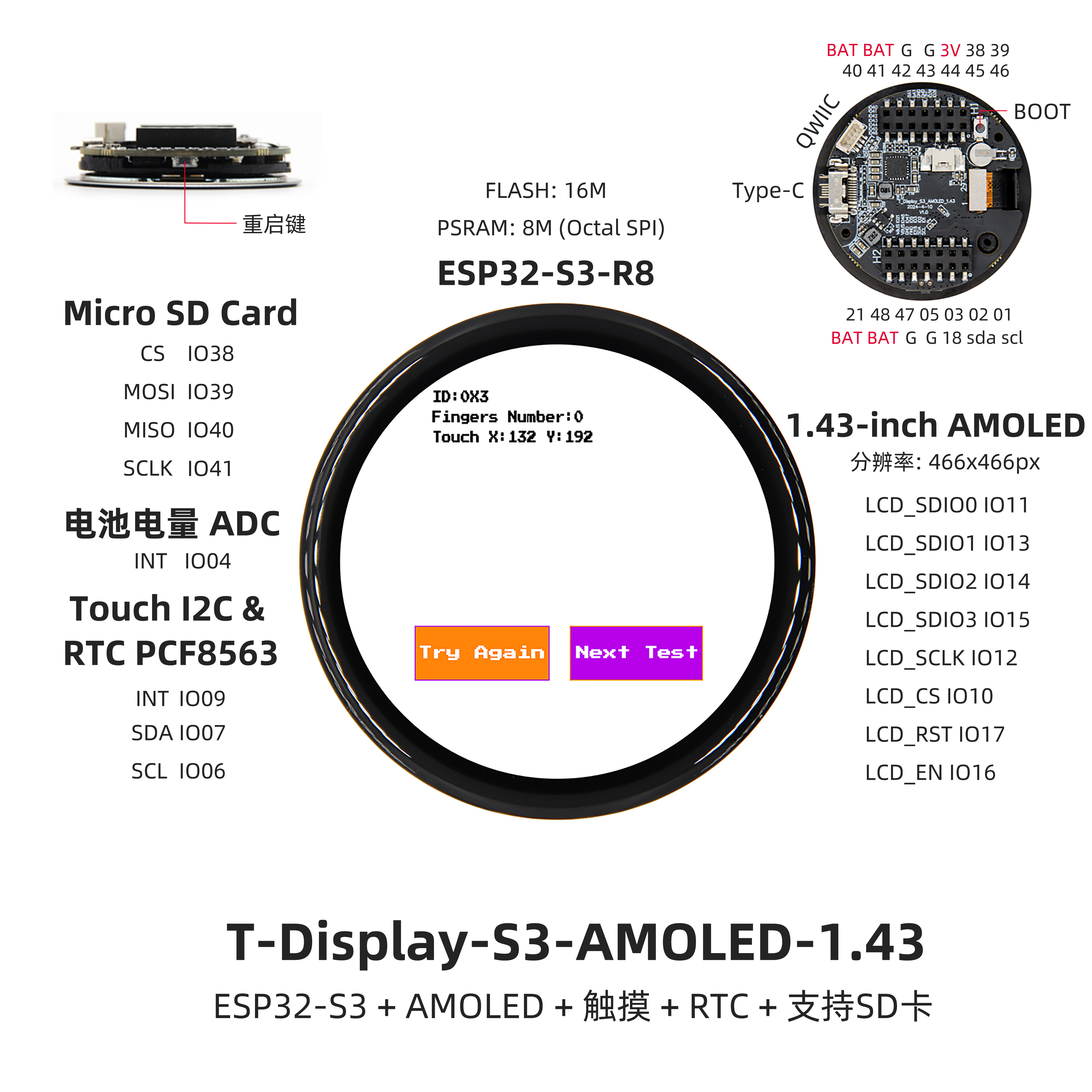

引脚图

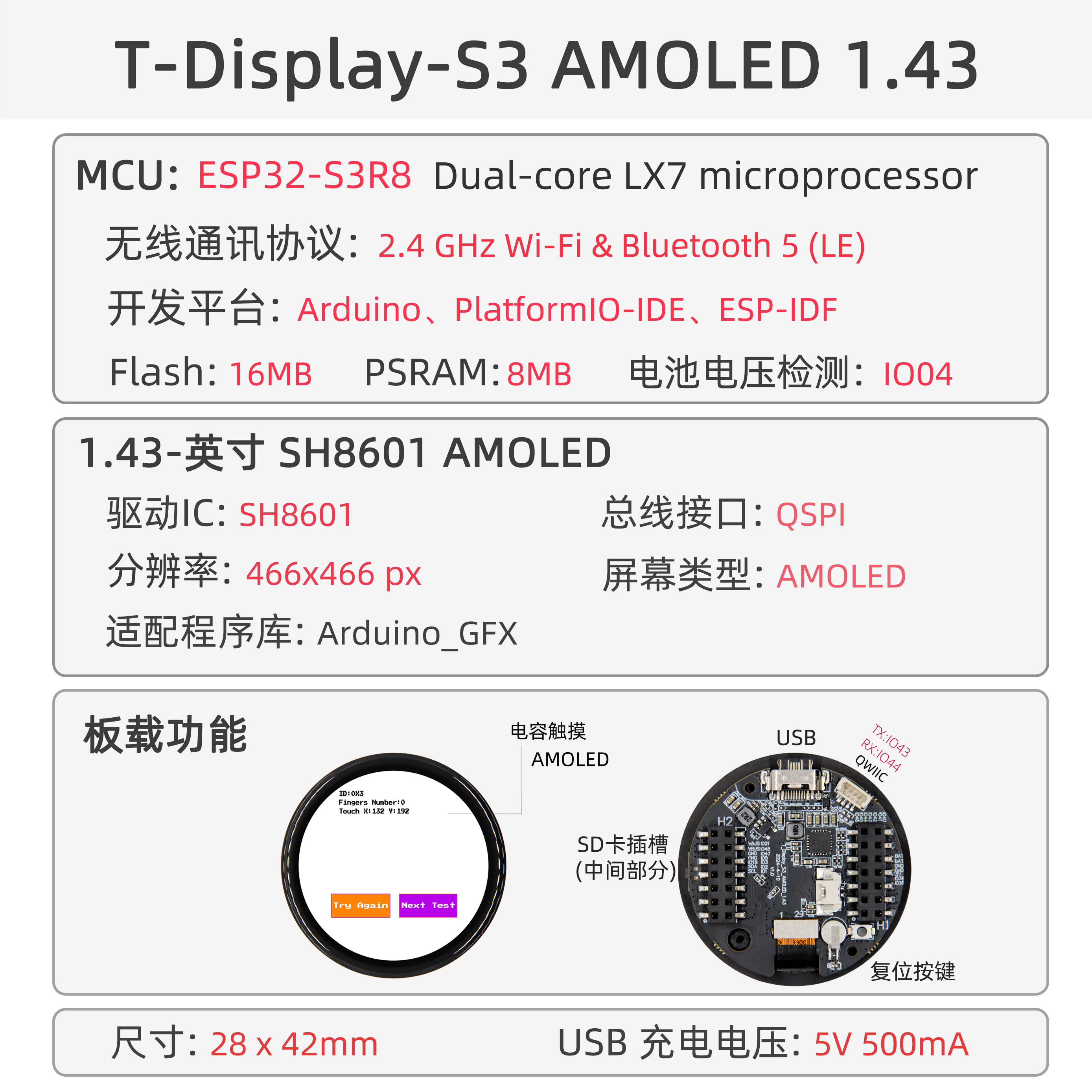

模块资料以及参数

概述

该芯片在未接电池5V供电时输出波形将非常不稳定，需要连接电池使用或者软件关闭电池通道，这样的话情况将会得到缓解

相关资料

Github：T-Display-S3-AMOLED-1.43

• PCF8563
• SH8601
• DO0143FAT01
• AN_SY6970
• EVB_SY6970

原理图

• T-Display-S3-AMOLED-1.43-1.75_V1.0

依赖库

• Arduino_GFX-1.3.7
• Arduino_DriveBus-1.1.12
• JPEGDEC-1.2.8
• lvgl-8.3.5
• MiniTV
• SensorLib

软件开发

Arduino 设置参数

开发平台

1. Micropython
2. Arduino IDE
3. Platform IO
