LILYGO T-Display S3 AMOLED 1.75

T-Display S3 AMOLED 1.75

简介

T-Display AMOLED Plus 是一款基于 ESP32-S3 微控制器的高集成度开发板，主打多功能与高性能。其核心搭载 16MB Flash 和 8MB PSRAM，支持复杂应用运行。配备 1.25 英寸 AMOLED 显示屏，并支持触摸功能。内置 PMU（电源管理单元）和 RTC（实时时钟），结合 VBUS 电源管理，优化了低功耗设计。扩展方面，提供 STEMMA QT/Qwlic 双接口，兼容快速传感器连接；支持 SD 卡存储，并预留丰富 GPIO、ADC 通道及 UART 通信接口，便于外设扩展。此外，板载 BOOT 模式切换和复位电路，简化开发调试。该产品适用于智能穿戴、物联网终端等需要显示交互与多传感器集成的场景。

外观及功能介绍

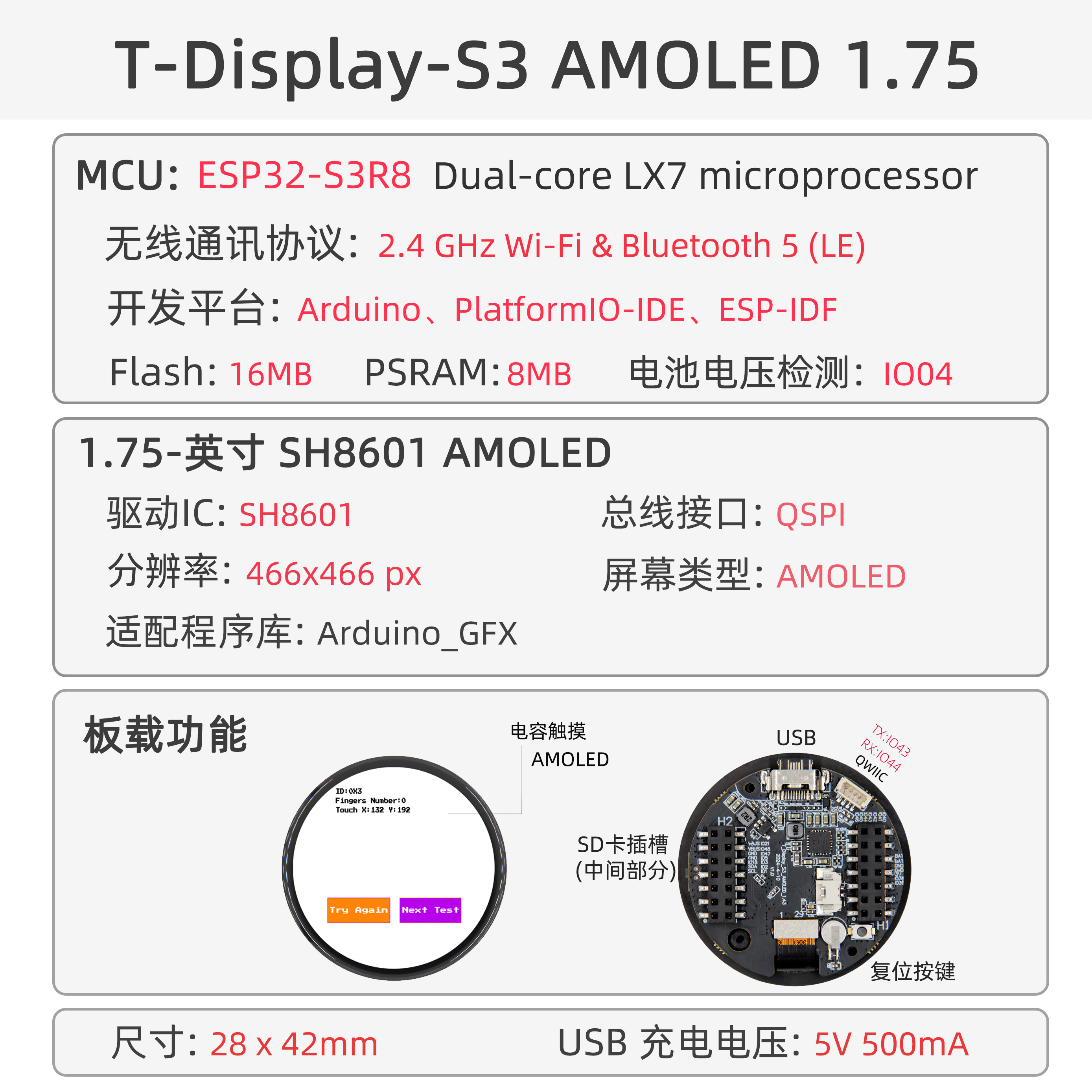

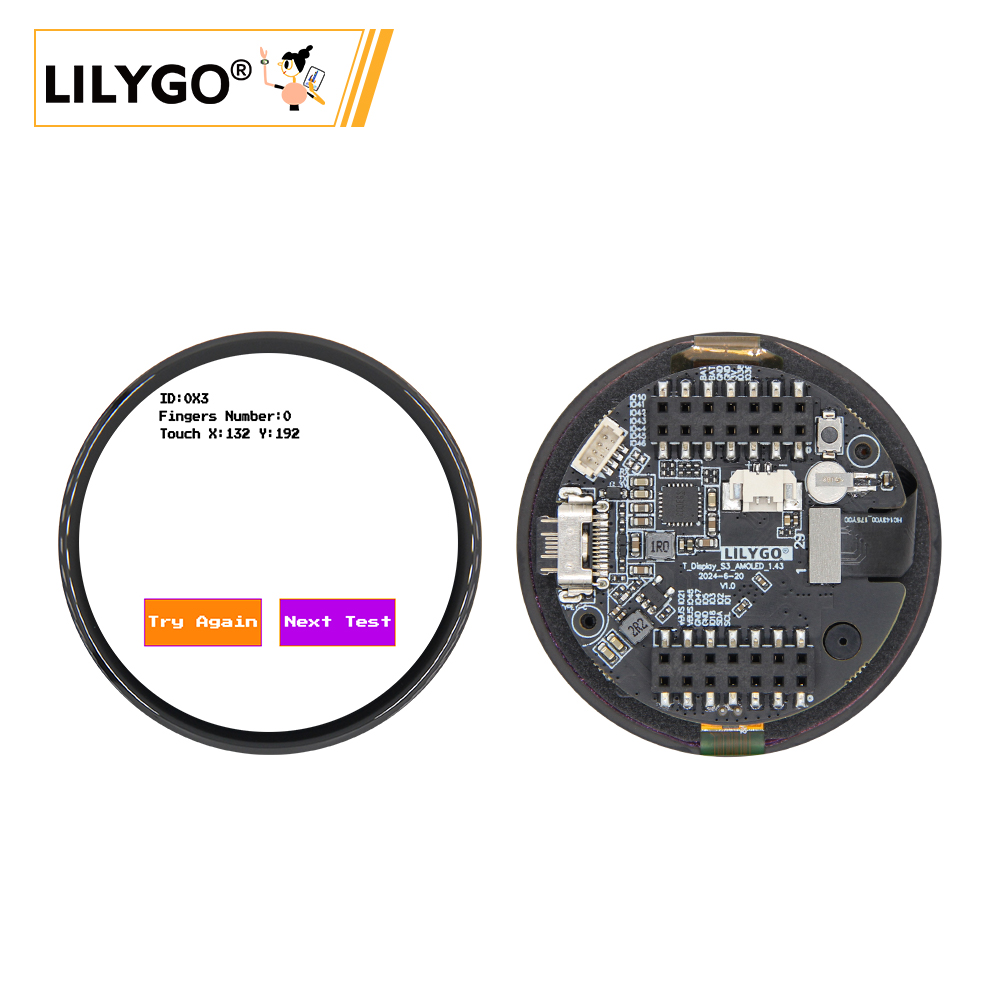

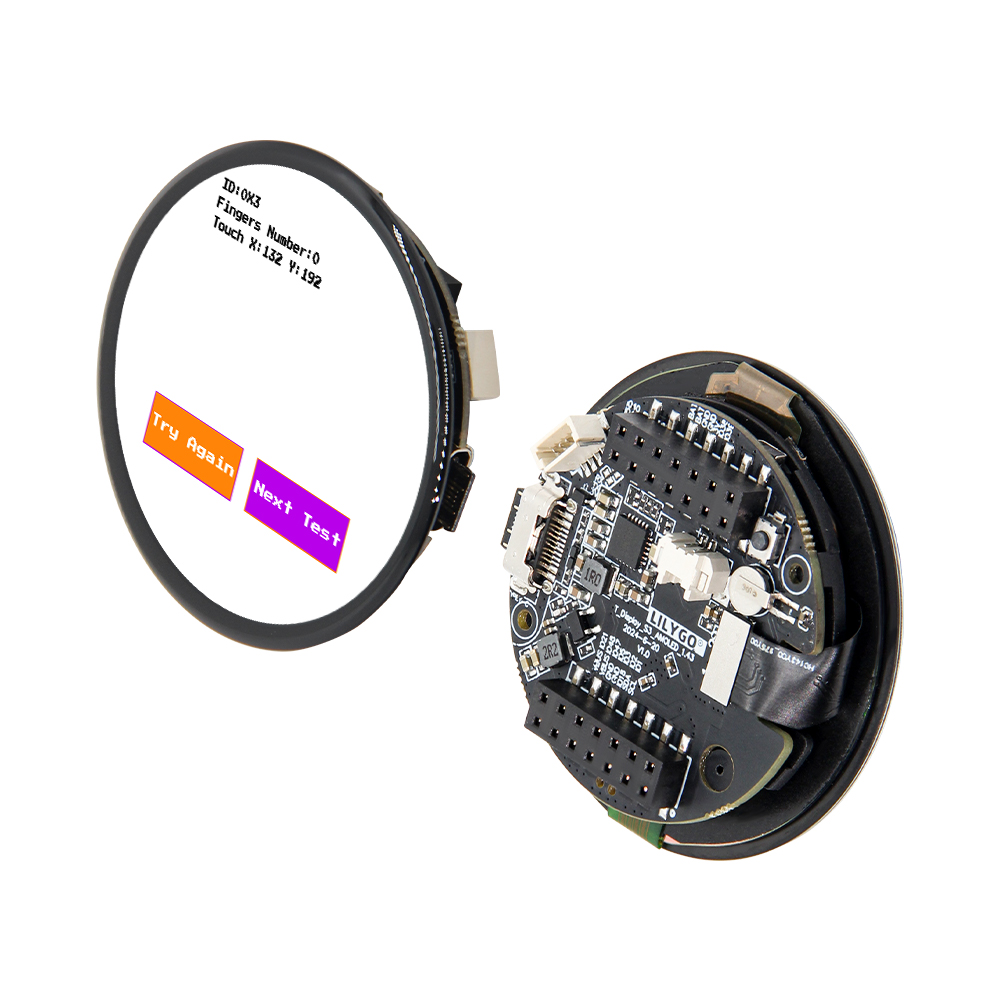

外观

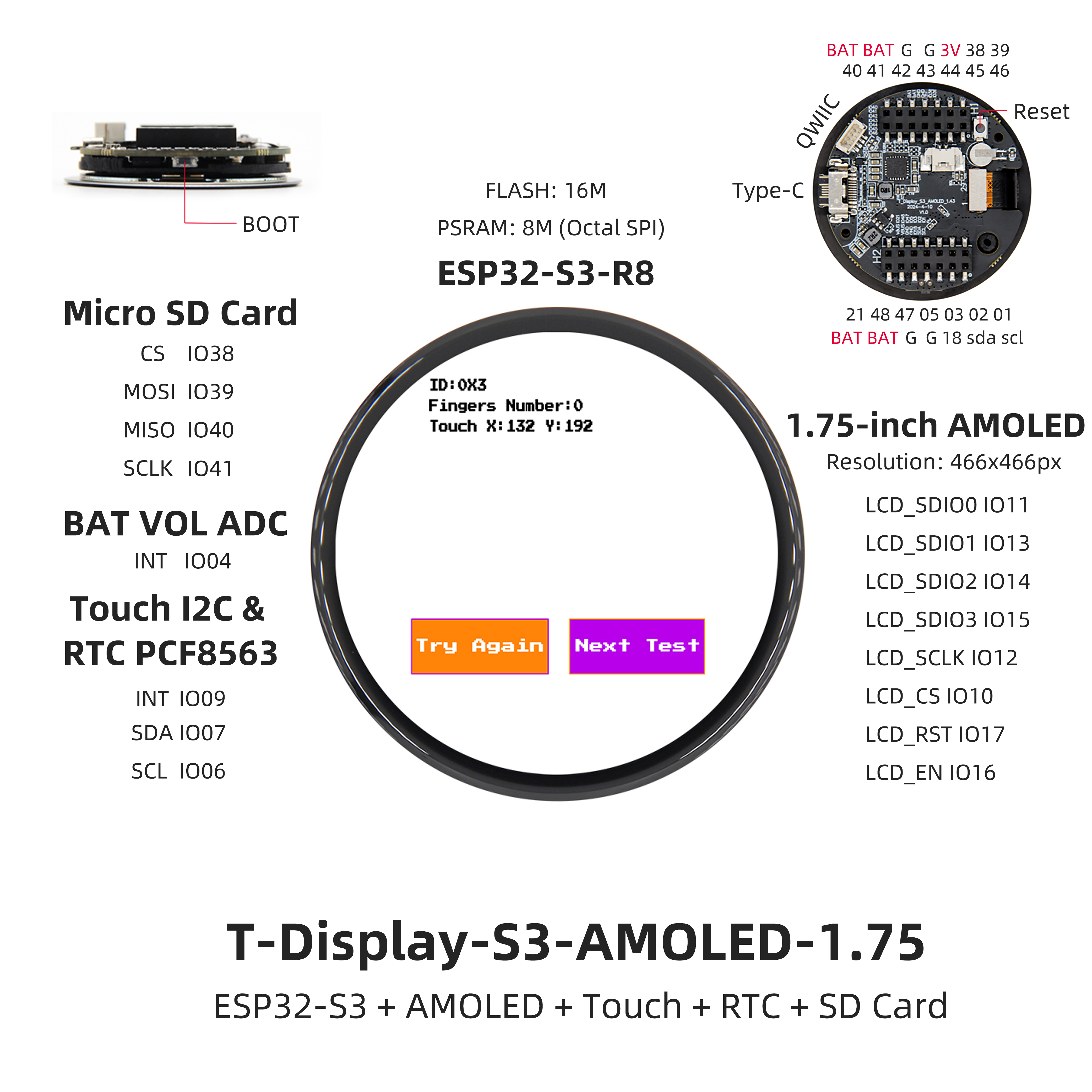

引脚图

模块资料以及参数

组件	描述
MCU	ESP32-S3R8 Dual-core LX7 microprocessor
FLASH	16MB
PSRAM	8MB
屏幕	1.75 英寸 SH8601 AMOLED
触摸	FT3168 触摸电容屏
总线	QSPI
LoRa	1276:868,915Mhz
存储	TF 卡
充电芯片	SY6970
RTC	PCF8563
无线	2.4 GHz Wi-Fi & Bluetooth 5 (LE)
USB	1 × USB Port and OTG(TYPE-C接口)
IO 接口	2 x 2.54mm间距 2*7 拓展IO接口
拓展接口	1 × QWIIC接口 + JST-GH 1.25MM 接口 +1 x 电池座子
按键	1 x RESET 按键 + 1 x BOOT 按键
尺寸	45x45x11mm

该芯片在未接电池5V供电时输出波形将非常不稳定，需要连接电池使用或者软件关闭电池通道，这样的话情况将会得到缓解

软件开发

Arduino 设置参数

Setting	Value
Board	ESP32S3 Dev Module
Upload Speed	921600
USB Mode	Hardware CDC and JTAG
USB CDC On Boot	Enabled
USB Firmware MSC On Boot	Disabled
USB DFU On Boot	Disabled
CPU Frequency	240MHz (WiFi)
Flash Mode	QIO 80MHz
Flash Size	16MB (128Mb)
Core Debug Level	None
Partition Scheme	16M Flash (3MB APP/9.9MB FATFS)
PSRAM	OPI PSRAM
Arduino Runs On	Core 1
Events Run On	Core 1
