T-Display-S3-AMOLED-1.64

简介

T-Display-S3 AMOLED 1.64 是一款基于 ESP32-S3R8 双核 LX7 微处理器的高性能物联网开发板，集成 2.4 GHz Wi-Fi 和蓝牙 5（LE）无线通信功能，支持多平台开发（Arduino、PlatformIO-IDE、ESP-IDF）。其核心亮点为 1.64 英寸 ICMA3311 AMOLED 显示屏，分辨率达 280×456 像素，采用 QSPI 总线接口并兼容 Arduino_GFX 图形库，可快速实现丰富的图形界面开发。板载 16MB Flash 和 8MB PSRAM，提供充足存储与内存资源，同时支持电池电压检测（ADC 脚位 I004）及 5V/500mA USB 充电，兼顾低功耗与移动场景需求。其他功能包括电容触摸交互、外显式流量控制、STEMMA OT/Qwilc 扩展接口及 RF SH 1.0mm + 4W 射频设计，适用于智能穿戴、嵌入式 GUI、工业控制等场景，以紧凑尺寸（28×42mm）实现高性能与多功能的平衡。

外观及功能介绍

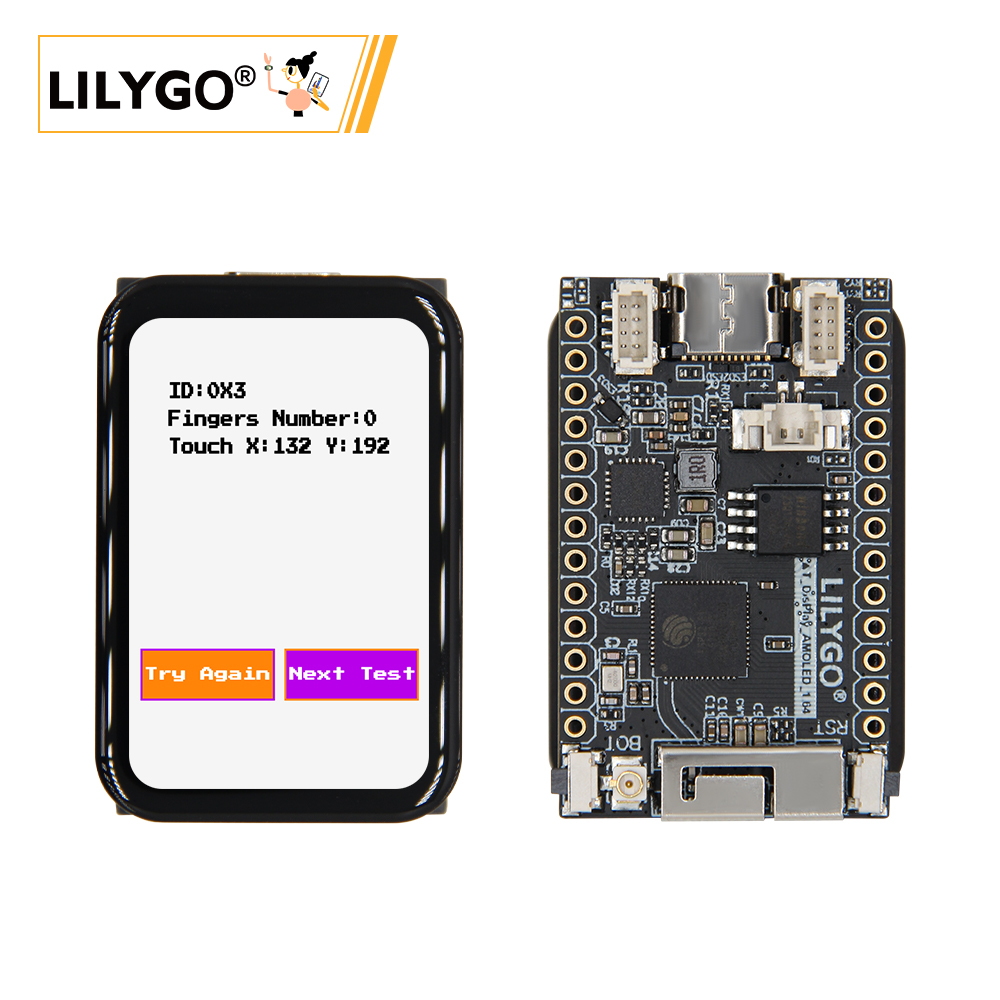

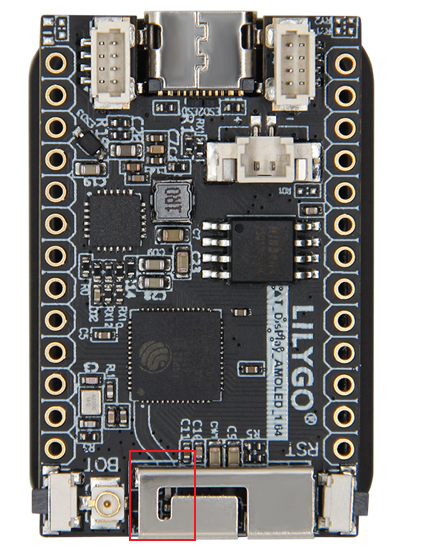

外观

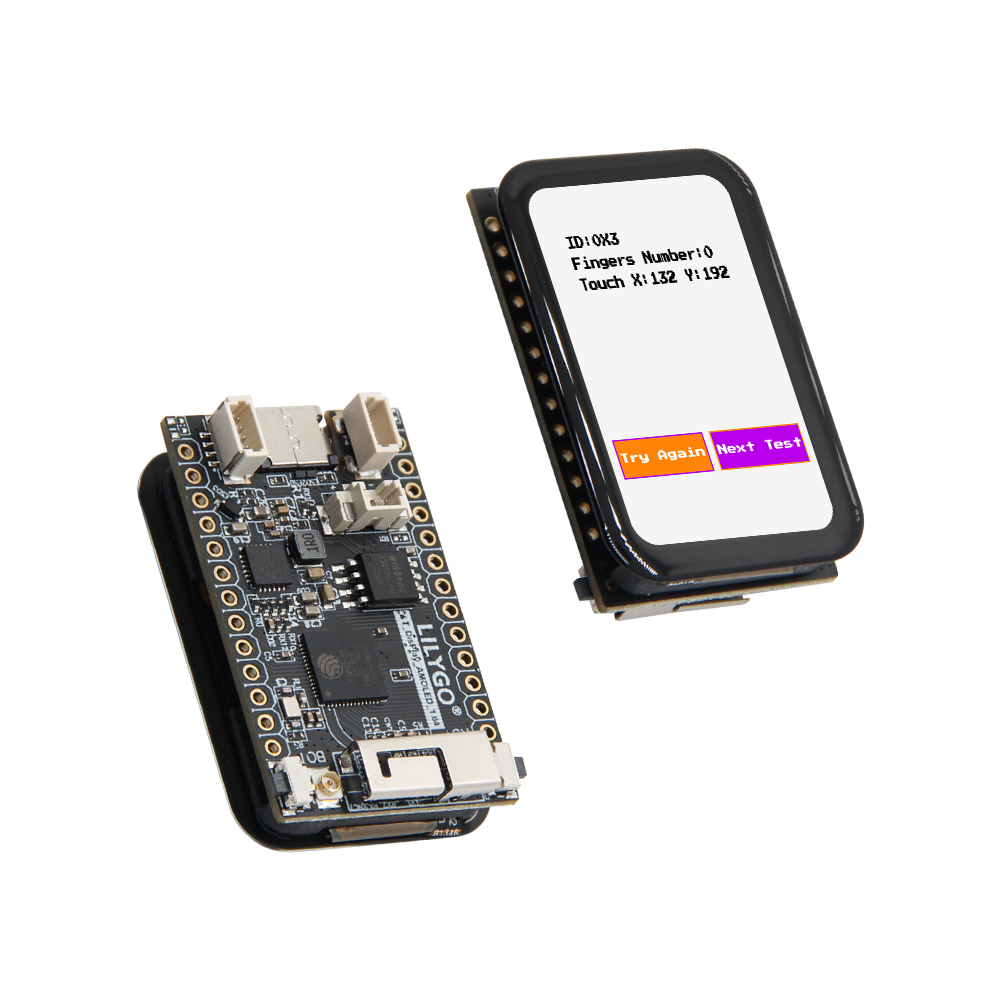

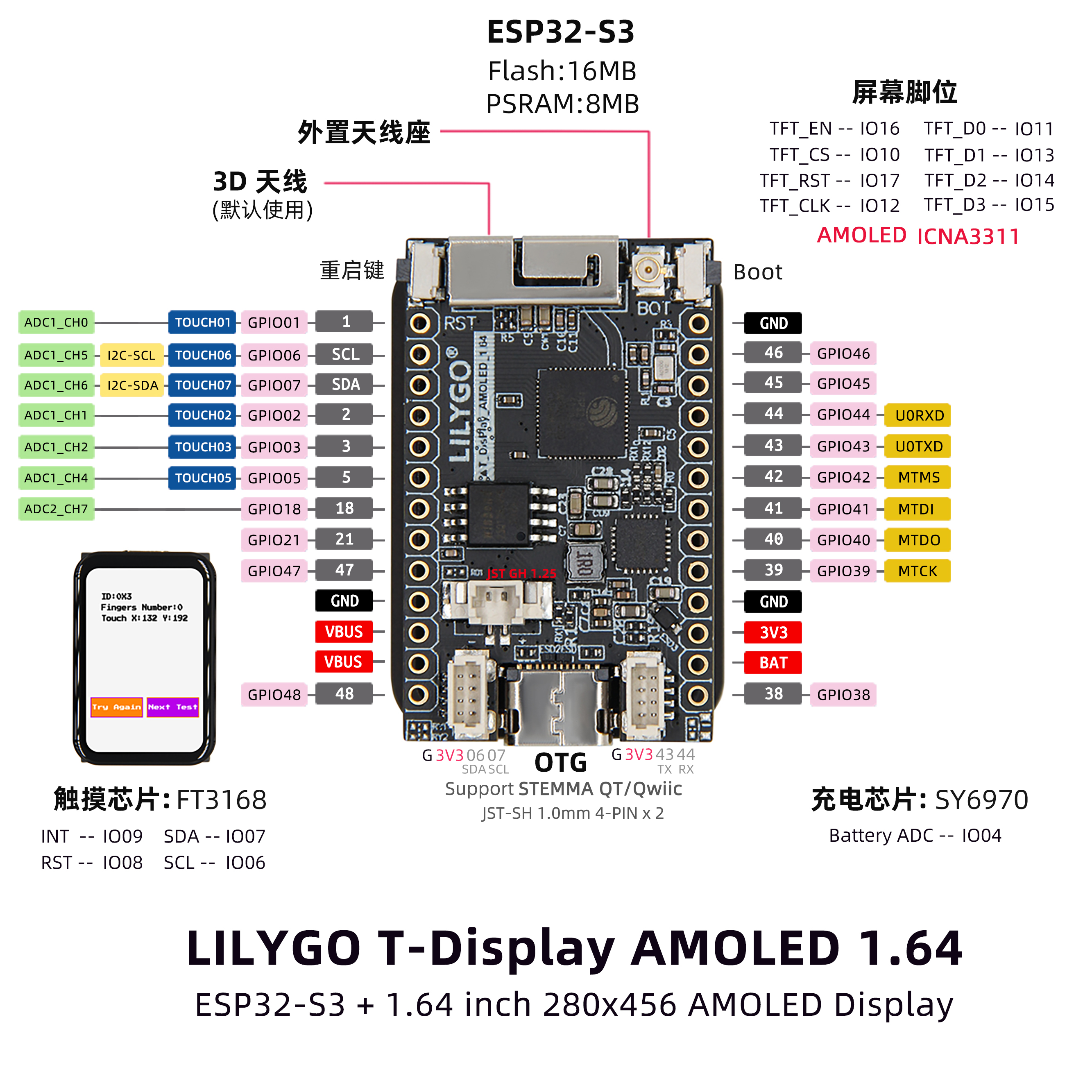

引脚图

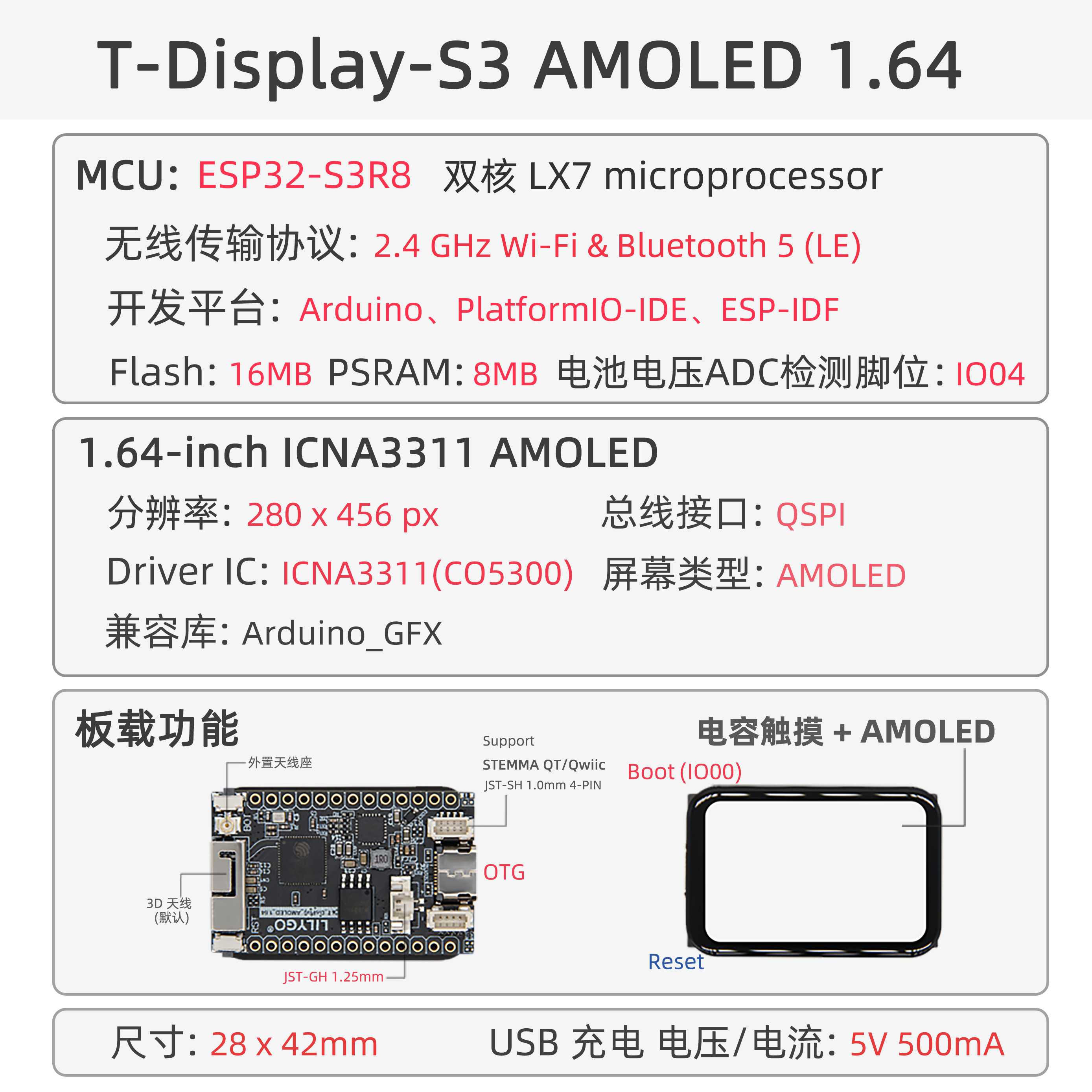

模块资料以及参数

概述

组件	描述
MCU	ESP32-S3R8 Dual-core LX7 microprocessor
FLASH	16MB
PSRAM	8MB
屏幕	1.64英寸 ICNA3311 AMOLED
触摸	FT3168 触摸电容屏
屏幕总线	QSPI
LoRa	1276:868,915Mhz
存储	TF 卡
充电芯片	SY6970
RTC	PCF8563
无线	2.4 GHz Wi-Fi & Bluetooth 5 (LE)
USB	1 × USB Port and OTG(TYPE-C接口)
IO 接口	2 x 2.54mm间距 2*7 拓展IO接口
拓展接口	2 × STEMMA QT/Qwlic JST-SH 1.0MM4pin 接口 +1 x JST-GH 1.25mm电池座子 + 1 x 天线座子
按键	1 x RESET 按键 + 1 x BOOT 按键
尺寸	28x42x11mm

该芯片在未接电池5V供电时输出波形将非常不稳定，需要连接电池使用或者软件关闭电池通道，这样的话情况将会得到缓解

软件开发

Arduino 设置参数

Setting	Value
Board	ESP32S3 Dev Module
Upload Speed	921600
USB Mode	Hardware CDC and JTAG
USB CDC On Boot	Enabled
USB Firmware MSC On Boot	Disabled
USB DFU On Boot	Disabled
CPU Frequency	240MHz (WiFi)
Flash Mode	QIO 80MHz
Flash Size	16MB (128Mb)
Core Debug Level	None
Partition Scheme	16M Flash (3MB APP/9.9MB FATFS)
PSRAM	OPI PSRAM
Arduino Runs On	Core 1
Events Run On	Core 1

开发平台
