简介
T3-S3 E-Paper 是一款基于 ESP32S3FH4R2 微控制器的低功耗物联网开发板，集成 2.4GHz Wi-Fi 和蓝牙 5.0 双模无线通信，并支持多种 LoRa 射频模块（包括 SX1280、SX1276、SX1262），覆盖 2.4GHz 及 868/915MHz 频段，适用于远距离低功耗数据传输场景。其核心搭载 2.13 英寸电子墨水屏（DEPG0213BN），分辨率为 250×122，屏幕尺寸紧凑（48.55×23.70mm），兼具低功耗与高可视性，适合信息静态显示需求（如电子标签、环境监测）。硬件配置包括 4MB Flash 和 2MB PSRAM，支持 SD 卡扩展存储，并提供 USB 或 3.7V 锂电池双供电（带电池开关），满足移动设备长续航需求。板载 Reset/Boot 按键、多频段天线（板载+外置）及紧凑机身设计（67×29mm），使其在智慧农业、工业传感、智能仓储等领域具有广泛适用性。
外观及功能介绍

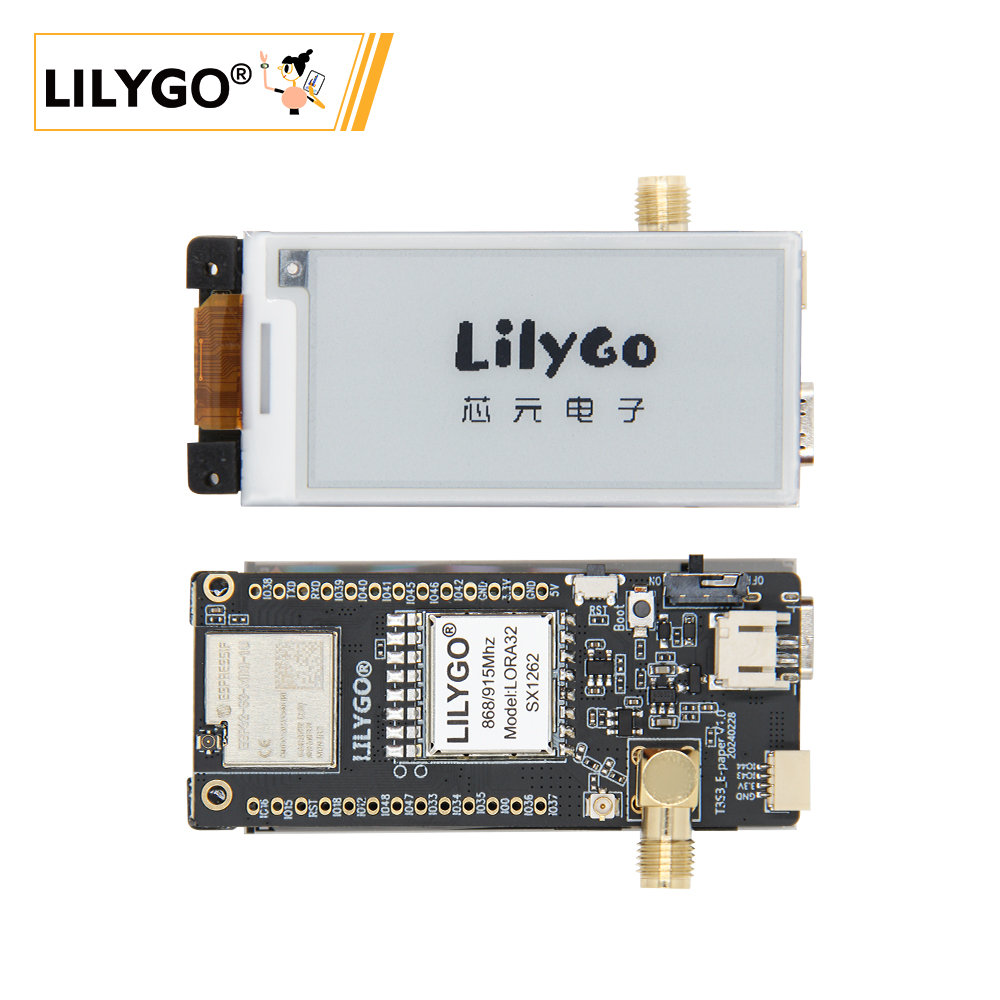

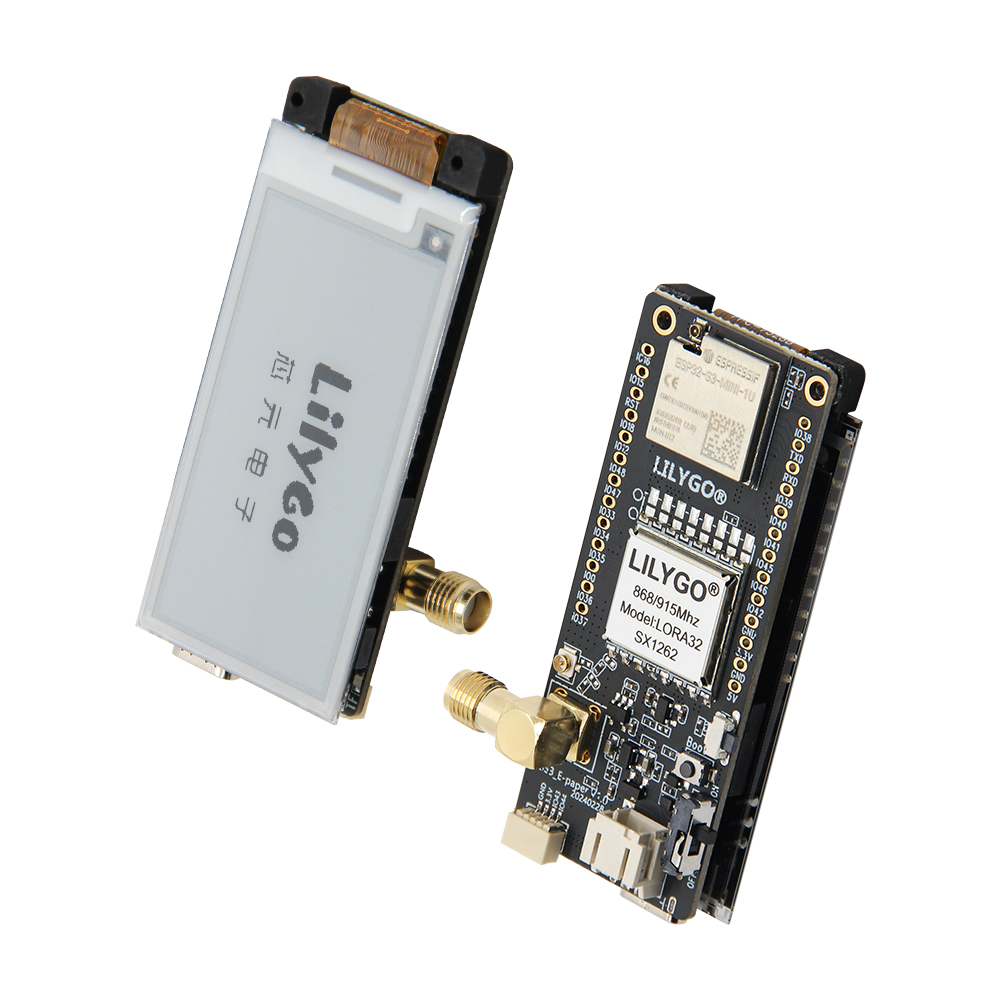

外观

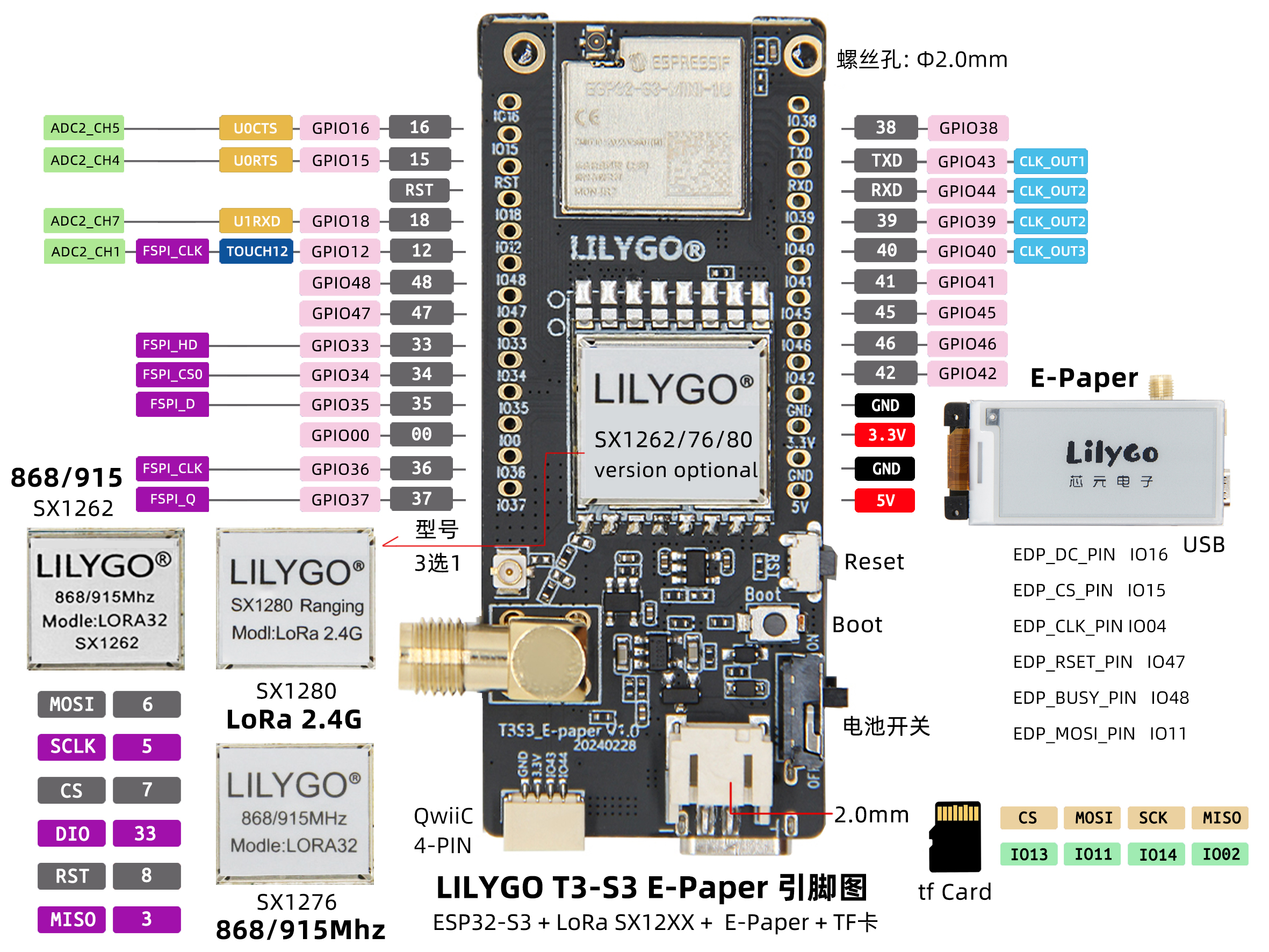

引脚图

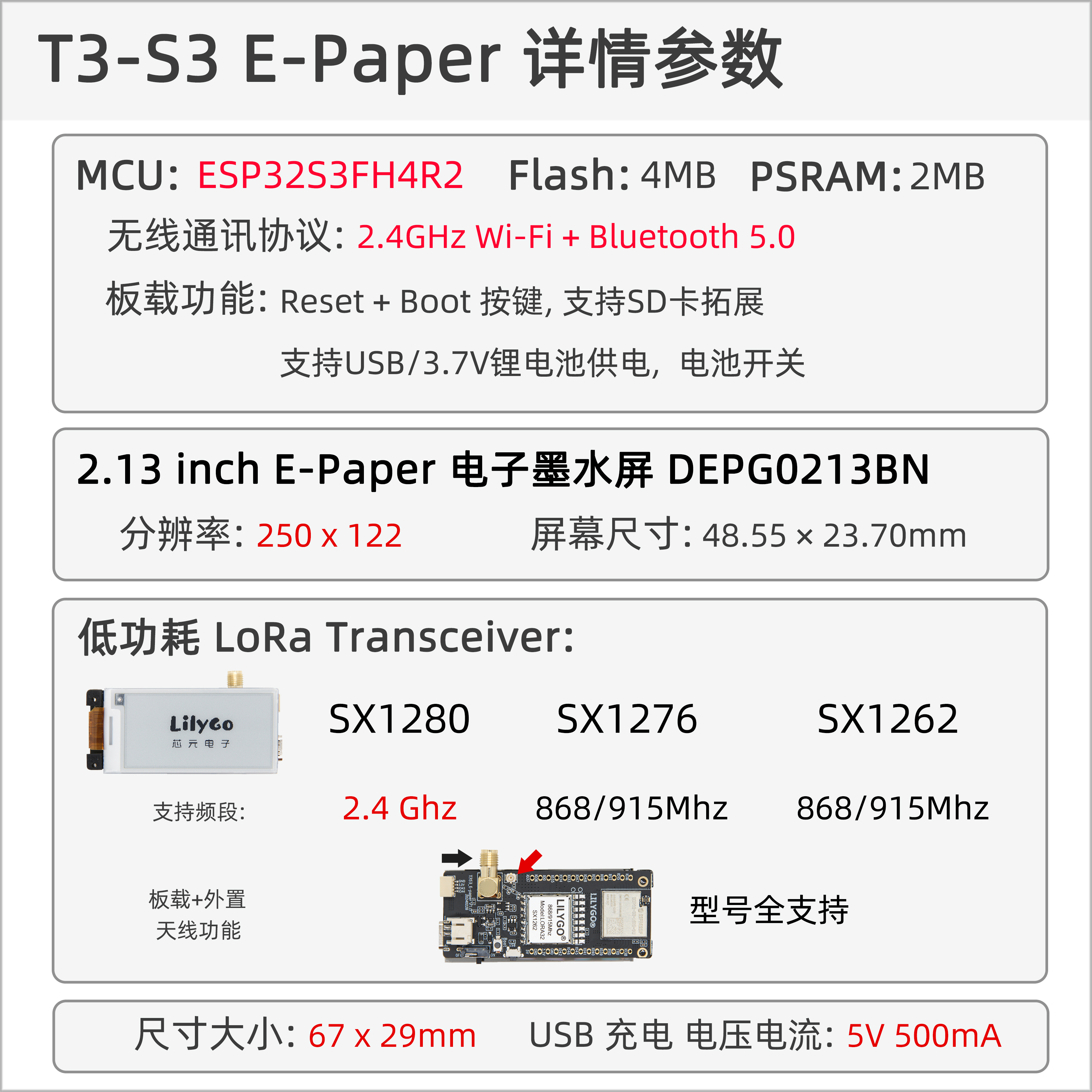

模块资料以及参数
概述
| 组件 | 描述 |
|---|---|
| MCU | ESP32S3FH4R2 |
| FLASH | 4MB |
| PSRAM | 2MB |
| 屏幕 | 2.13 英寸 DEPG0213BN E-Paper 电子墨水屏 |
| LoRa | SX1280:2.4Ghz SX1276:868/915Mhz SX1262:868/915MHz |
| 存储 | TF 卡 |
| 无线 | 2.4 GHz Wi-Fi & Bluetooth5 (LE) |
| USB | 1 × USB Port and OTG(TYPE-C接口) |
| IO 接口 | 2.54mm间距 2*13（双排）拓展IO接口 |
| 拓展接口 | 1 × FPC 天线拓展接口 +1 × TF card接口 + 1 × STEMMA QT/QWIIC接口(JST-SH 1.0MM 4Pin) + JST-GH 2MM 接口 |
| 按键 | 1 x RESET 按键 + 1 x BOOT 按键 |
| 孔位 | 2mm定位孔 * 4 |
| 尺寸 | 67x29x15mm |
相关资料
Github：T3-S3-E-paper
原理图
依赖库
注意事项
使用者如有需要调节外接天线电阻请参考
调整电阻方向实现调节外接天线的电阻。
软件开发
Arduino 设置参数
| Setting | Value |
|---|---|
| Board | ESP32S3 Dev Module |
| Upload Speed | 921600 |
| USB Mode | Hardware CDC and JTAG |
| USB CDC On Boot | Enabled |
| USB Firmware MSC On Boot | Disabled |
| USB DFU On Boot | Disabled |
| CPU Frequency | 240MHz (WiFi) |
| Flash Mode | QIO 80MHz |
| Flash Size | 4MB (32Mb) |
| Core Debug Level | None |
| Partition Scheme | Default 4MB with spiffs |
| PSRAM | OPI PSRAM |
| Arduino Runs On | Core 1 |
| Events Run On | Core 1 |
