T-Connect 是一款基于 ESP32-S3 芯片的多功能开发板，搭载 8MB PSRAM 和 16MB Flash，支持 Wi-Fi/蓝牙双模通信 及 RS485/CAN 工业协议，内置 APA102 LED 驱动 可直接控制 RGB 灯带。其丰富的 UART 接口和复用引脚（如 SGD/SGC 系列）适配物联网设备、工业自动化、智能照明等场景，兼具高集成度与扩展灵活性，适用于复杂环境下的稳定通信与多样化控制需求。
外观及功能介绍
外观

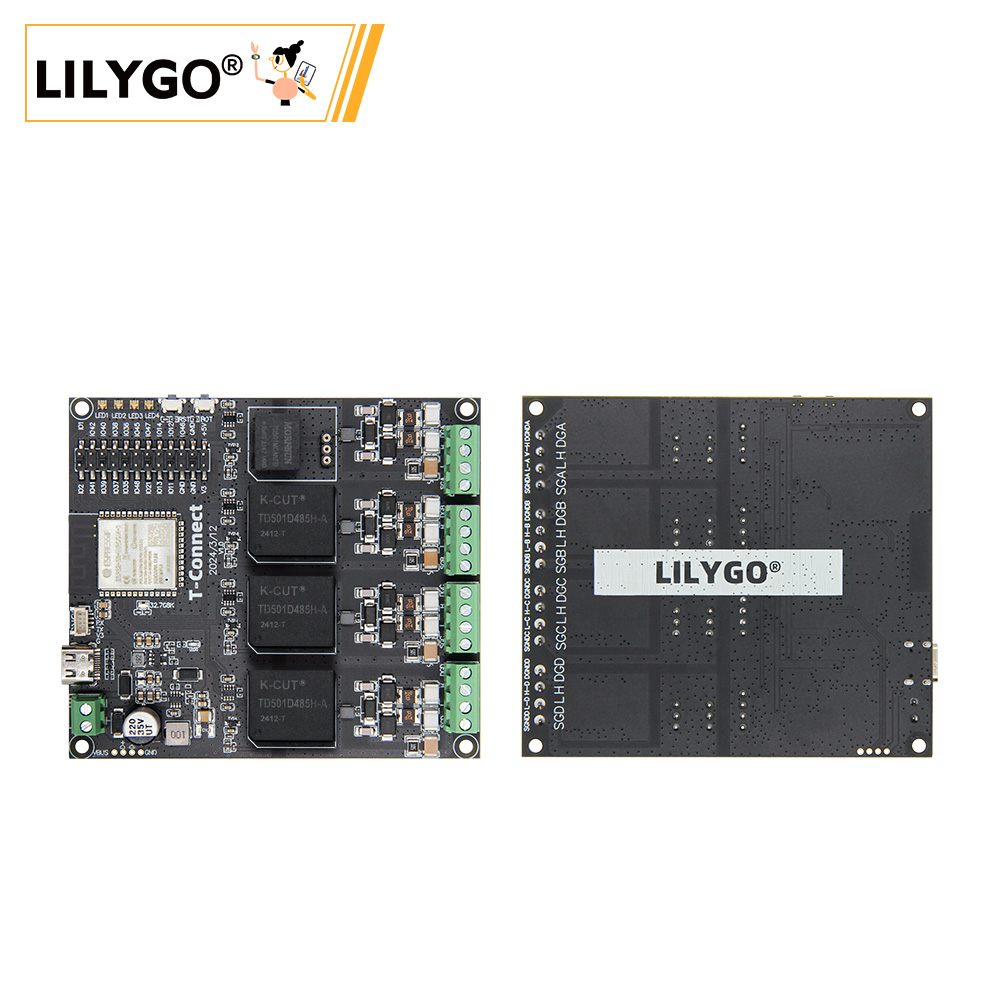

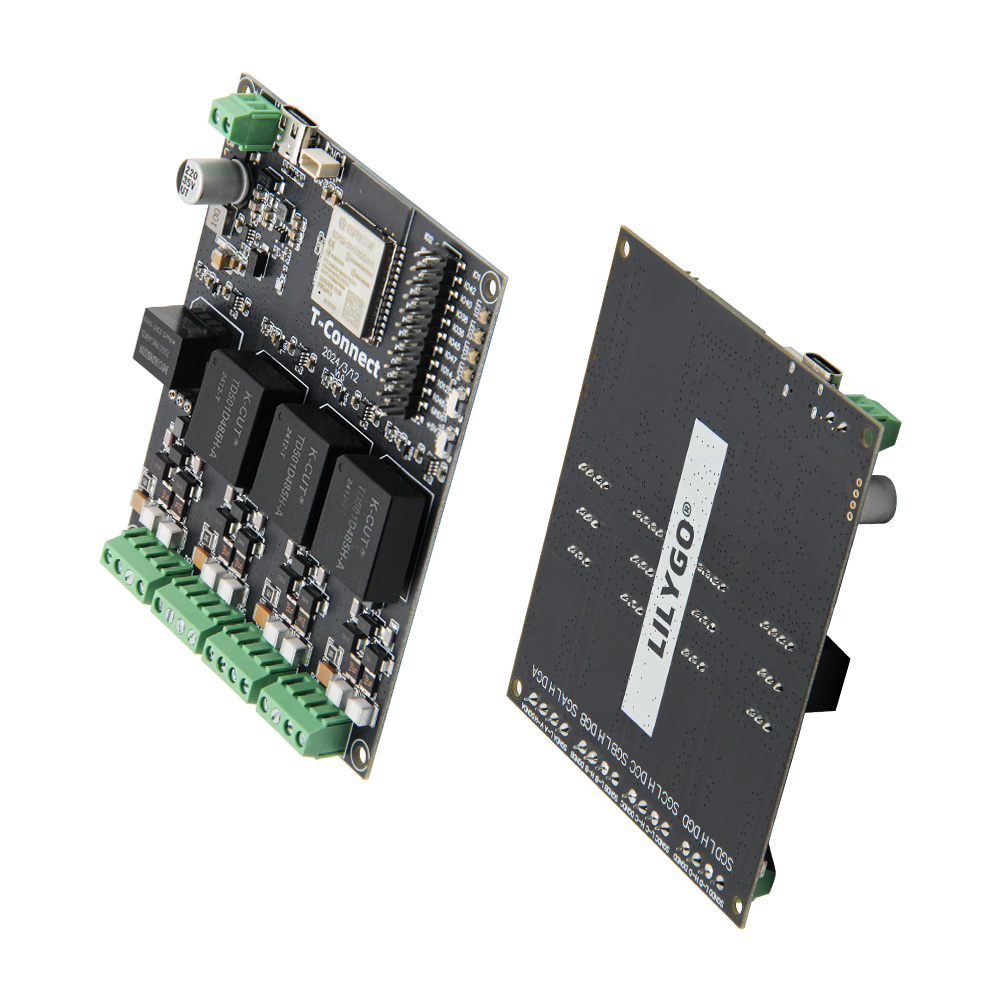

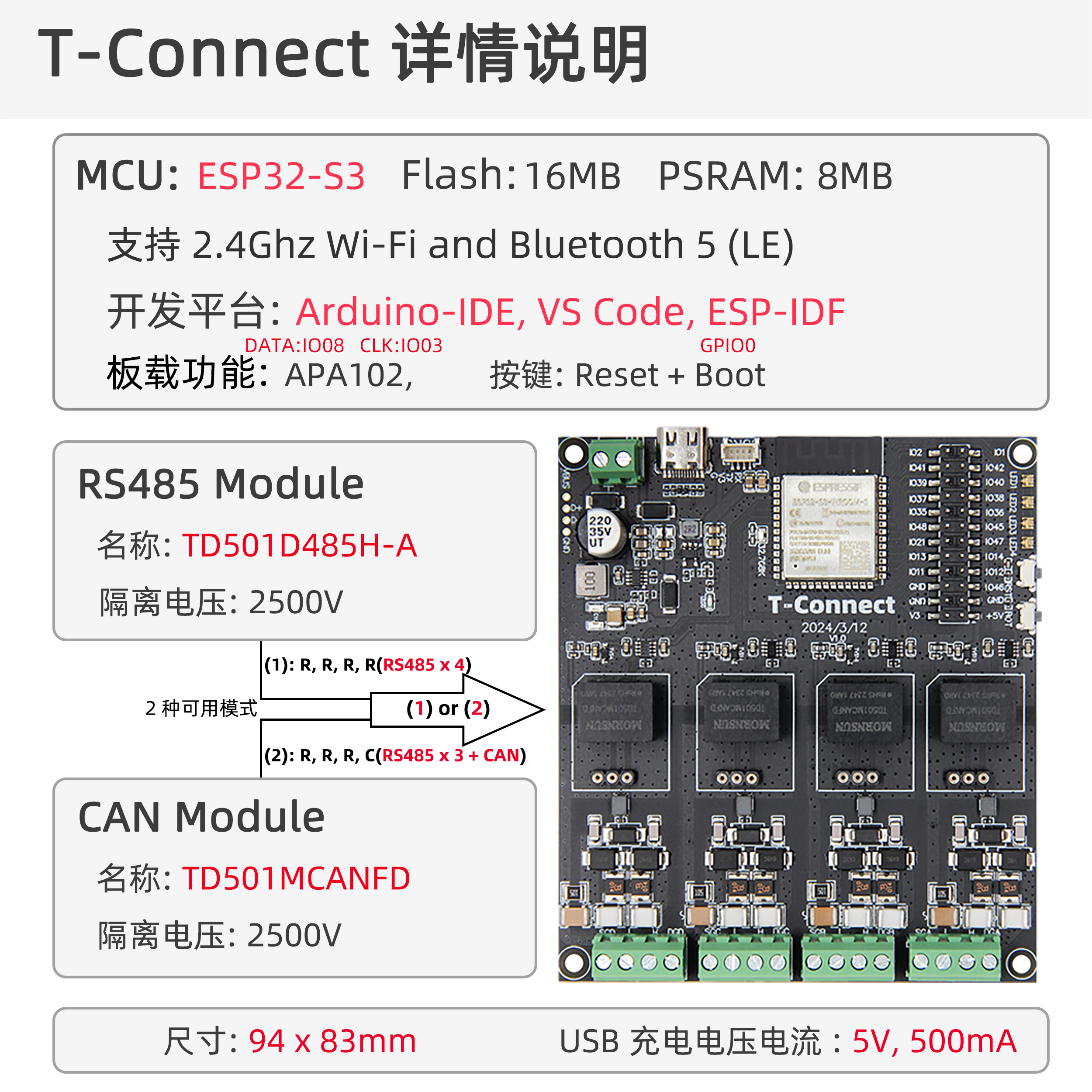

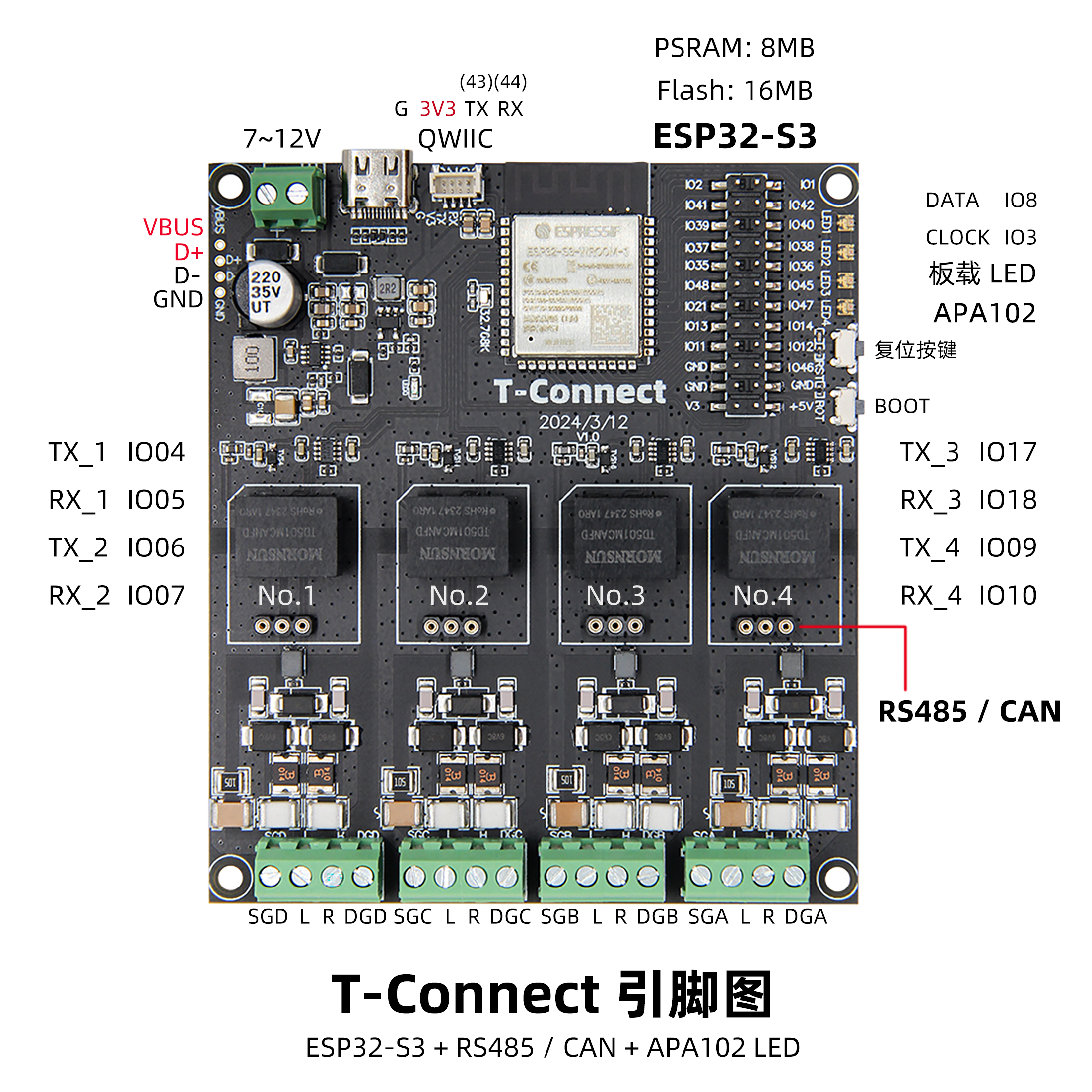

引脚图
模块资料
概述
T-Connect是一款拥有4组不同模块输出数据的板子，支持CAN和RS485两种不同模块相互切换，最大支持三组RS485和一组CAN总线输出不同数据。
| 组件 | 描述 |
|---|---|
| MCU | ESP32-S3-R8 |
| FLASH | 16MB |
| PSRAM | 8MB (Octal SPI) |
| RS485 | UART通信 |
| CAN | TWAI通信 |
| Led | APA102 |
| 继电器 | 输出10A |
| USB | 1 × USB Port and OTG(TYPE-C接口) |
| 输出 | 最大支持三组RS485 一组CAN总线输出 |
| 拓展接口 | 1 × QWIIC接口 |
| 按键 | 1 x RESET 按键 + 1 x BOOT 按键 |
| 电源 | 5V/500mA USB接口供电 7V~12V DC电源输入 |
| 孔位 | 2mm定位孔 × 4 |
| 尺寸 | 94x83x13mm |
相关资料链接
Github:T-Connect
原理图
依赖库
软件开发
Arduino 设置参数
| Setting | Value |
|---|---|
| Board | ESP32S3 Dev Module |
| Upload Speed | 921600 |
| USB Mode | Hardware CDC and JTAG |
| USB CDC On Boot | Enabled |
| USB Firmware MSC On Boot | Disabled |
| USB DFU On Boot | Disabled |
| CPU Frequency | 240MHz (WiFi) |
| Flash Mode | QIO 80MHz |
| Flash Size | 16MB (128Mb) |
| Core Debug Level | None |
| Partition Scheme | 16M Flash (3MB APP/9.9MB FATFS) |
| PSRAM | OPI PSRAM |
| Arduino Runs On | Core 1 |
| Events Run On | Core 1 |
