LILYGO T-Camera Plus S3

简介

T-CameraPlus-S3是一款基于ESP32-S3主控芯片的多功能智能硬件开发板，集成高性能摄像头模块（支持OV2640/OV5640可选）、LCD显示屏（含触摸功能）和MAX98357A音频芯片，具备16MB Flash与8MB PSRAM，可高效处理图像、视频及音频数据。支持双模音频输入输出（麦克风与数字音频接口），配备TF卡扩展存储、QWIIC接口（兼容I²C设备扩展）以及电池管理模块（BAT ADC），适用于物联网视觉交互、智能监控、多媒体终端等场景。硬件设计兼容多种传感器与外围设备，通过SPI、I²C等协议实现摄像头、显示屏、音频模块的协同工作，满足开发者在AIoT、边缘计算等领域的灵活开发需求。

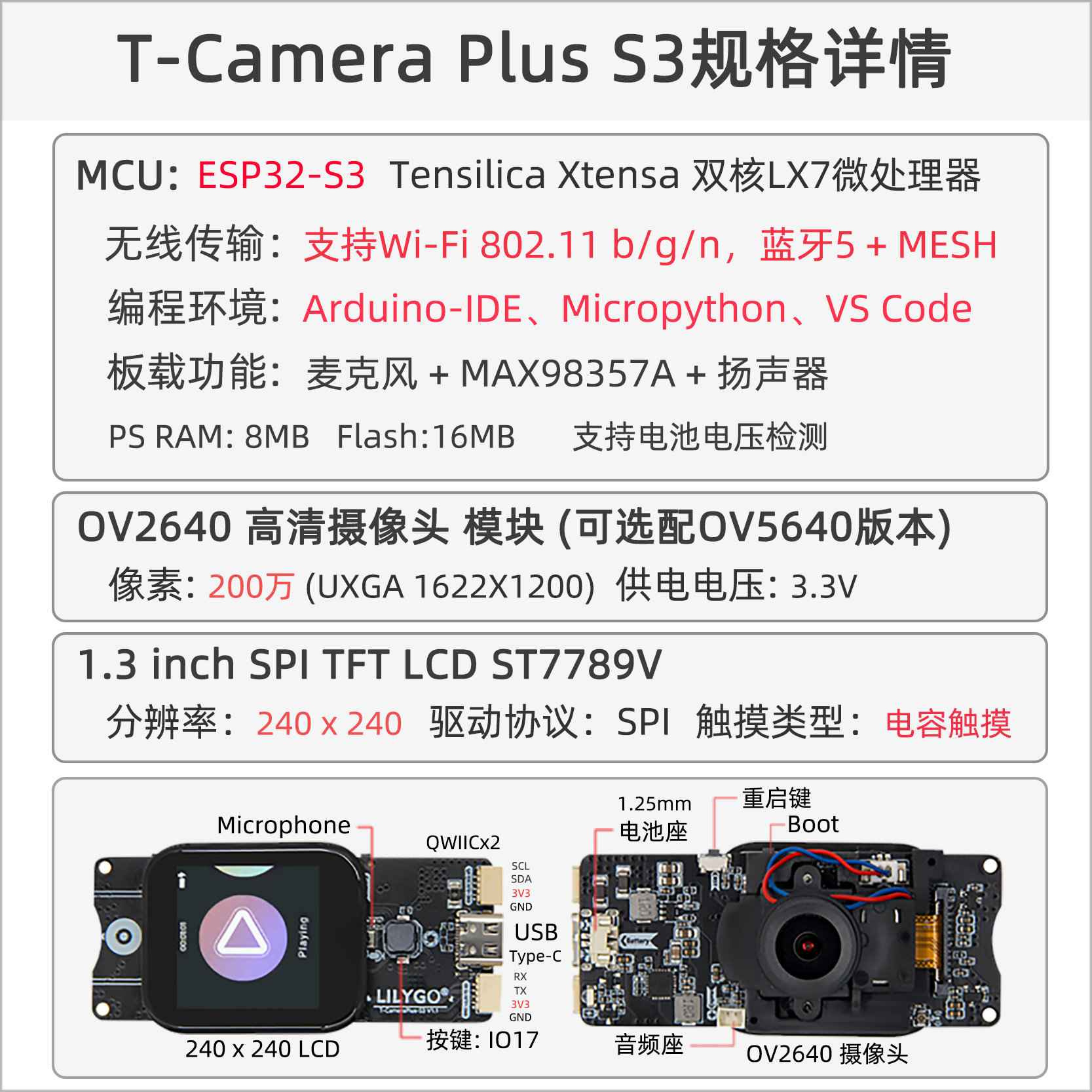

外观及功能介绍

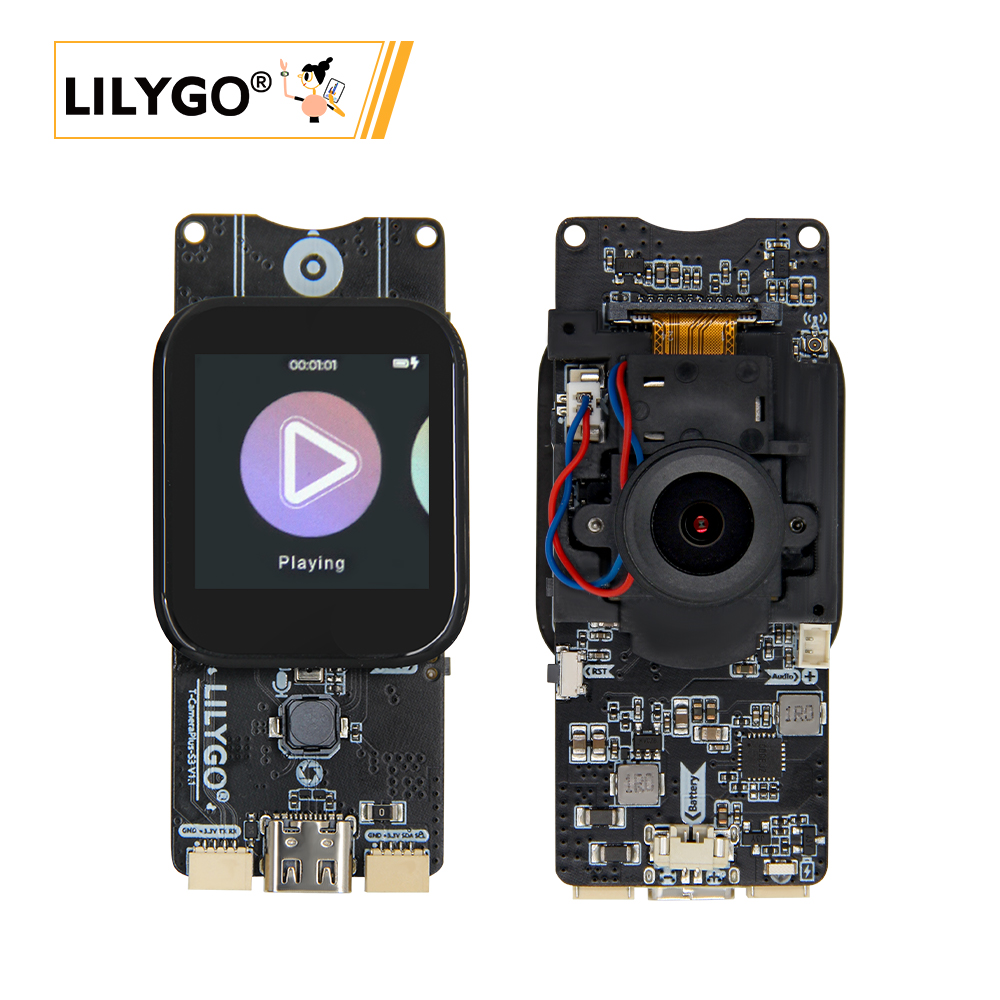

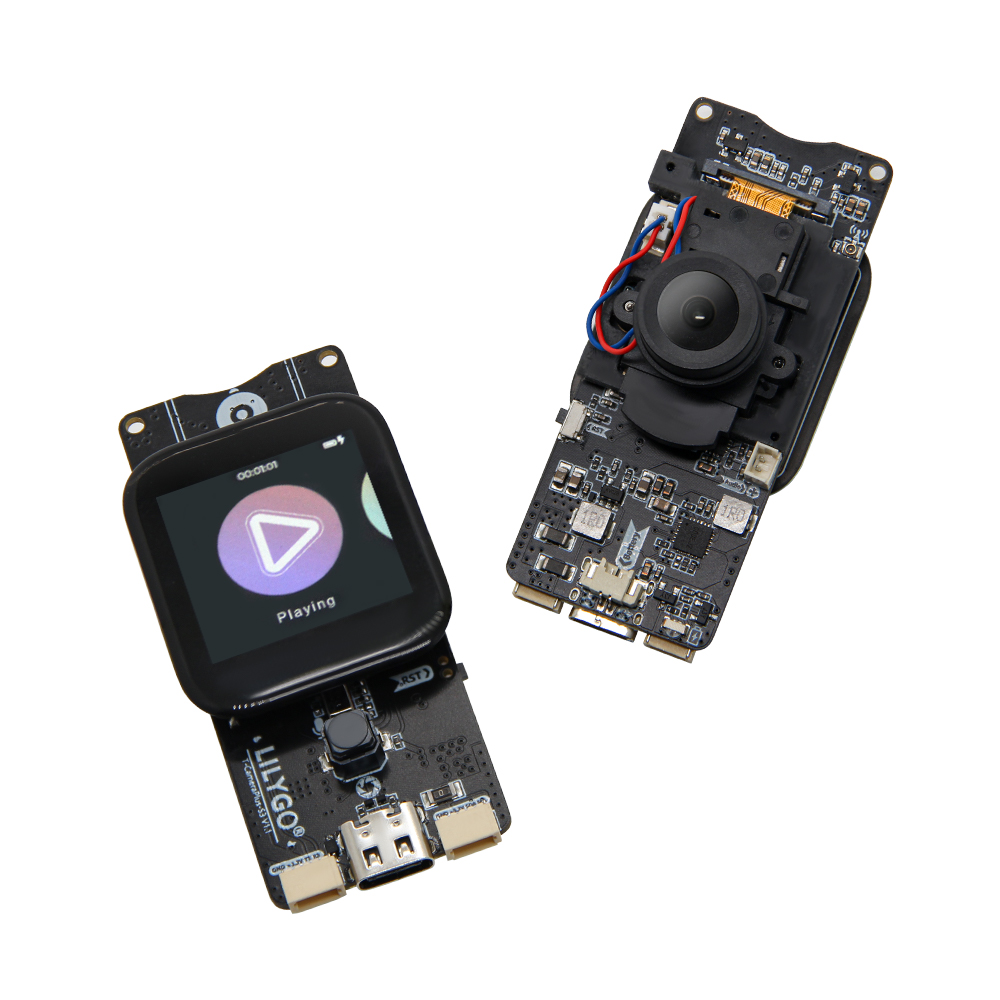

外观

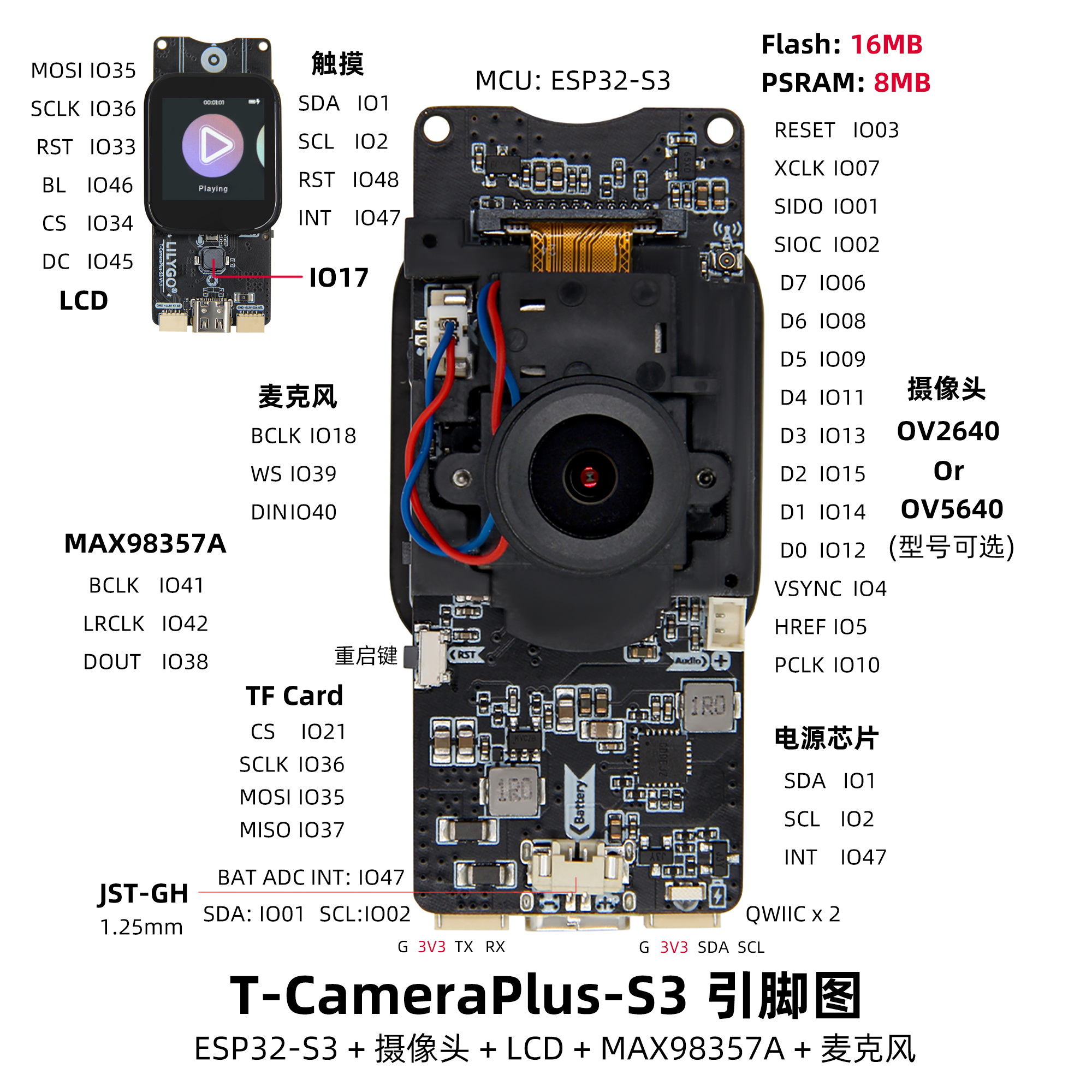

引脚图

模块资料以及参数

概述

T-CameraPlus-S3是基于ESP32S3芯片所开发的智能摄像头模组，板载240x240的TFT显示屏、数字麦克风、扬声器、一个独立按键、电源控制芯片、SD卡模块等。 出厂自带一个基于LVGL写的具有基本功能的UI，可实现文件管理、音乐播放、录音、摄像头投影等功能（如果出厂未写程序需要手动烧写示例名为“Lvgl_UI”的UI程序）

相关资料

Github：T-Camera Plus S3

• Espressif
• MAX98357A
• MSM261S4030H0R
• MP34DT05-A
• EVB_SY6970
• AN_SY6970

T-Camera Plus S3

原理图

• T-CameraPlus-S3_V1.2

依赖库

• Arduino_GFX-1.3.7
• lvgl-8.3.5
• JPEGDEC-1.2.8
• MiniTV
• TFT_eSPI
• XPowersLib-0.2.1
• Arduino_DriveBus-1.1.16
• cst816t-1.5.0
• arduino-libhelix-0.8.1
• ESP32-audioI2S-3.0.6
• DFRobot_MSM261

软件开发

Arduino 设置参数

开发平台

1. Micropython
2. Arduino IDE
3. Platform IO
