TranslateLILYGO T5 E-Paper
简介
LILYGO T5-4.7-S3 电容触摸屏开发板是一款基于 ESP32-S3-WROOM-1-N16R8 芯片（内置 8MB PSRAM 和 16MB Flash）的 4.7 英寸电子墨水屏（E-Paper）解决方案。该产品集成了电容式触摸功能（支持两点触控），配备了 PCF8563 实时时钟芯片，并设有 Type-C USB 接口以及 Li-Po 电池接口（JST-PH 2.0mm），支持电池电压监测（Bat ADC）。它提供兼容树莓派 40-PIN 的 GPIO 扩展接口，板载 TF 卡槽，具备专用的屏幕驱动信号（STV/LE）和 SPI 接口（CS/SCLK/MOSI/MISO），并采用 2.5D 弧面设计，专为开发低功耗、带触控交互的电子墨水屏应用（如信息牌、智能家居显示终端、便携设备等）而设计。
外观及功能介绍

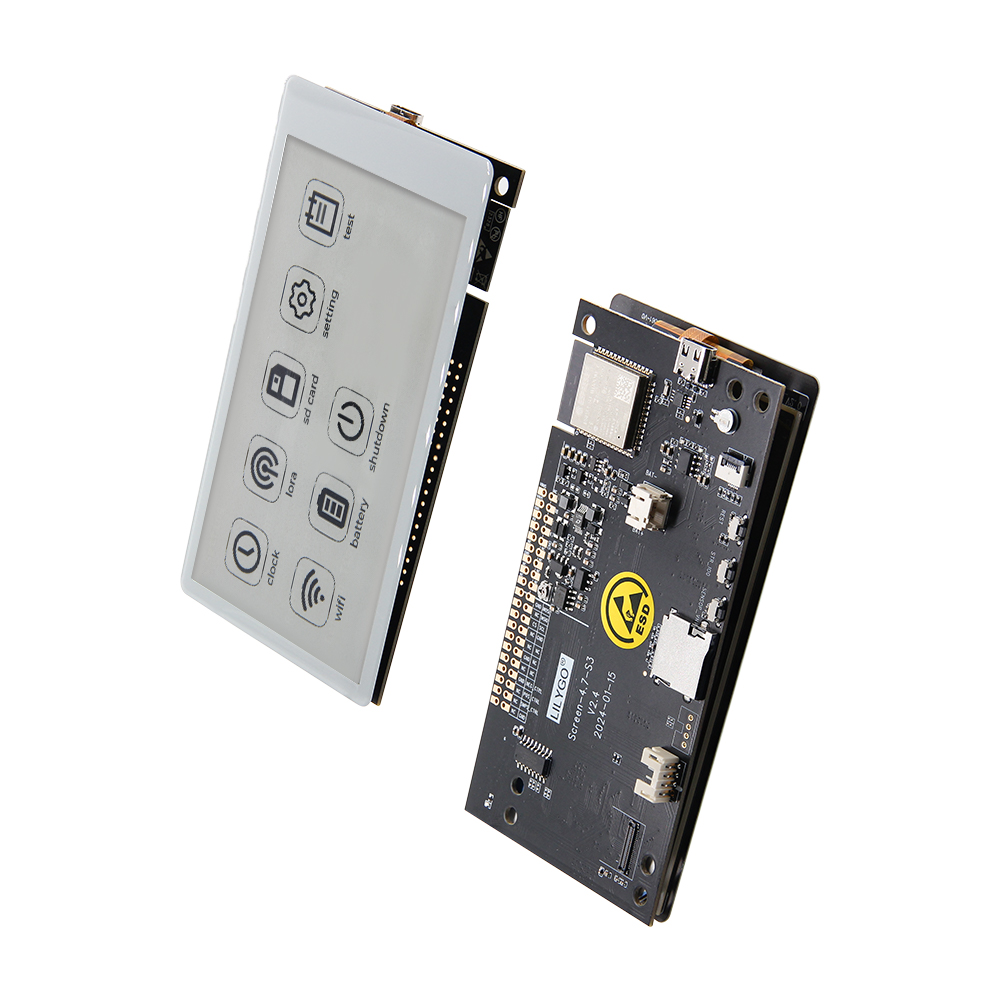

外观

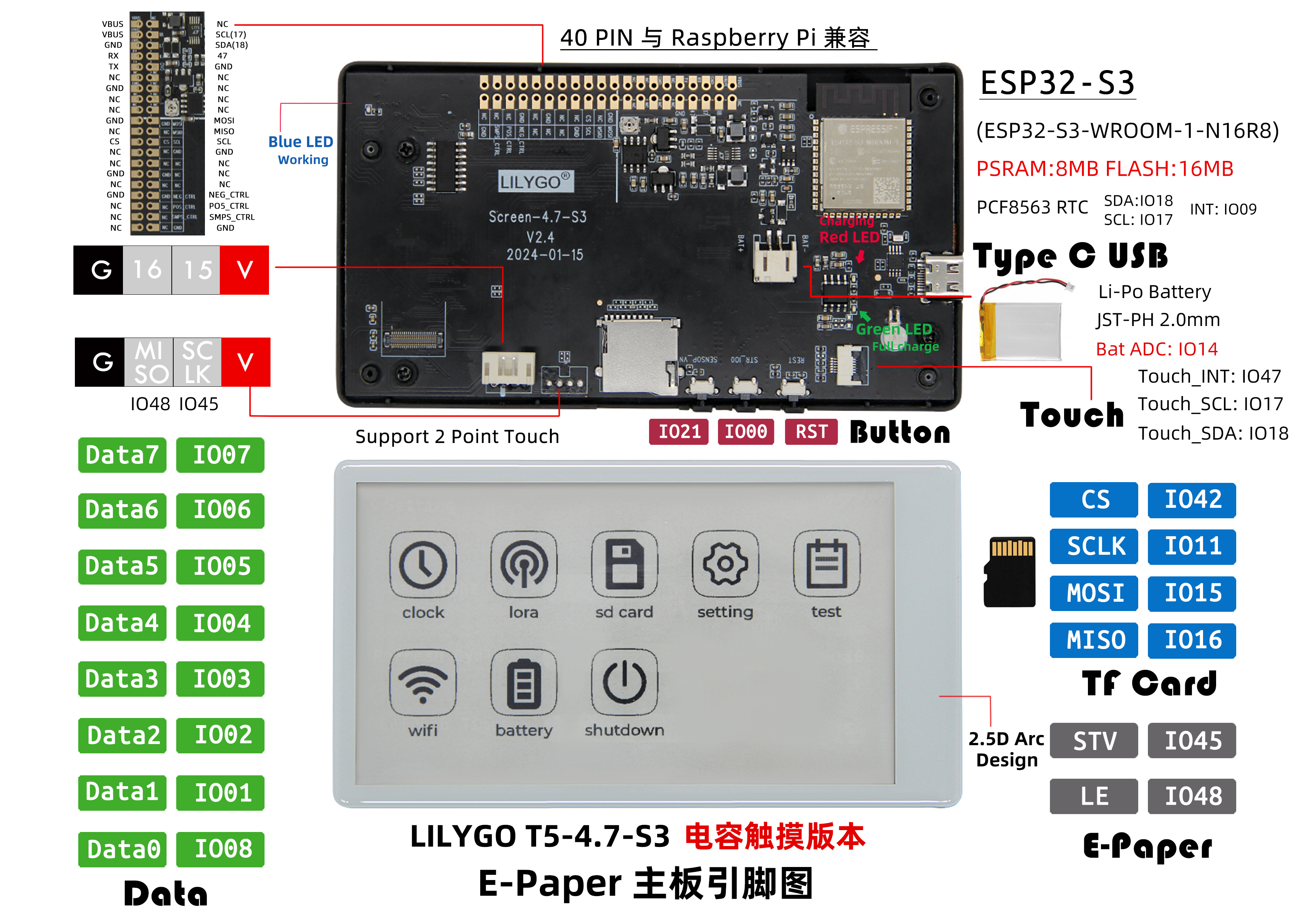

引脚图
模块资料以及参数
开发板参数
| 组件 | 描述 |
|---|---|
| MCU | ESP32-S3-WROOM-1-N16R8 |
| Flash | 16M |
| PSRAM | 8M |
| 无线 | 2.4 GHz Wi-Fi& BLE 5 |
| 存储 | TF 卡 |
| 屏幕 | EDO47TC1 4.7英寸低功耗墨水屏(540 x 960) |
| 触摸 | GT911 |
| 时钟 | PCF8563 |
| 按键 | 1 x RST 按键 + 1 x BOOT 按键 + 1 x IO48 按键 + 1 × PWR 按键 |
| IO 拓展 | 2 x 20pin拓展接口(与树莓派兼容) |
| 拓展接口 | 1 x JST-PH 2.0mm 电池接口 + 2 x 4pin Molex连接器 |
| 孔位 | 6 x 3.8mm 定位孔 |
| 尺寸 | 121x67x12mm |
相关资料
Github：T5 E-paper
原理图
依赖库
软件开发
Arduino 设置参数
| Arduino IDE 设置 | 参数 |
|---|---|
| Board | ESP32S3 Dev Module |
| Port | Your port |
| USB CDC On Boot | Enable |
| CPU Frequency | 240MHZ(WiFi) |
| Core Debug Level | None |
| USB DFU On Boot | Disable |
| Erase All Flash Before Sketch Upload | Disable |
| Events Run On | Core1 |
| Flash Mode | QIO 80MHZ |
| Flash Size | 16MB(128Mb) |
| Arduino Runs On | Core1 |
| USB Firmware MSC On Boot | Disable |
| Partition Scheme | 16M Flash(3M APP/9.9MB FATFS) |
| PSRAM | OPI PSRAM |
| Upload Mode | UART0/Hardware CDC |
| Upload Speed | 921600 |
| USB Mode | CDC and JTAG |
| Programmer | Esptool |
