LILYGO T-Encoder Pro

简介

LILYGO T-Encoder-Pro Pinnap 开发板，核心基于 ESP32-S3 R8 高性能 Wi-Fi/蓝牙双模芯片，集成 1.2 英寸 SH8601A 触摸 AMOLED 显示屏（分辨率 390×390），支持电容触控交互。硬件功能丰富，包含 旋转编码器（DATA_A/B 引脚及按压按键）、蜂鸣器、8MB PSRAM 和 16MB Flash 存储，并配备双 Qwiic 4-Pin 接口（SDA/SCL/RST/INT）以快速扩展传感器或模块。其显示屏驱动引脚配置完整（如 LCD_CS、LCD_RST、SPI 通信接口），适配复杂图形渲染场景。设计上注重高集成度与交互性，适用于嵌入式 UI 开发、智能家居控制面板、便携式设备原型或物联网终端，兼顾低功耗与高性能需求。

外观及功能介绍

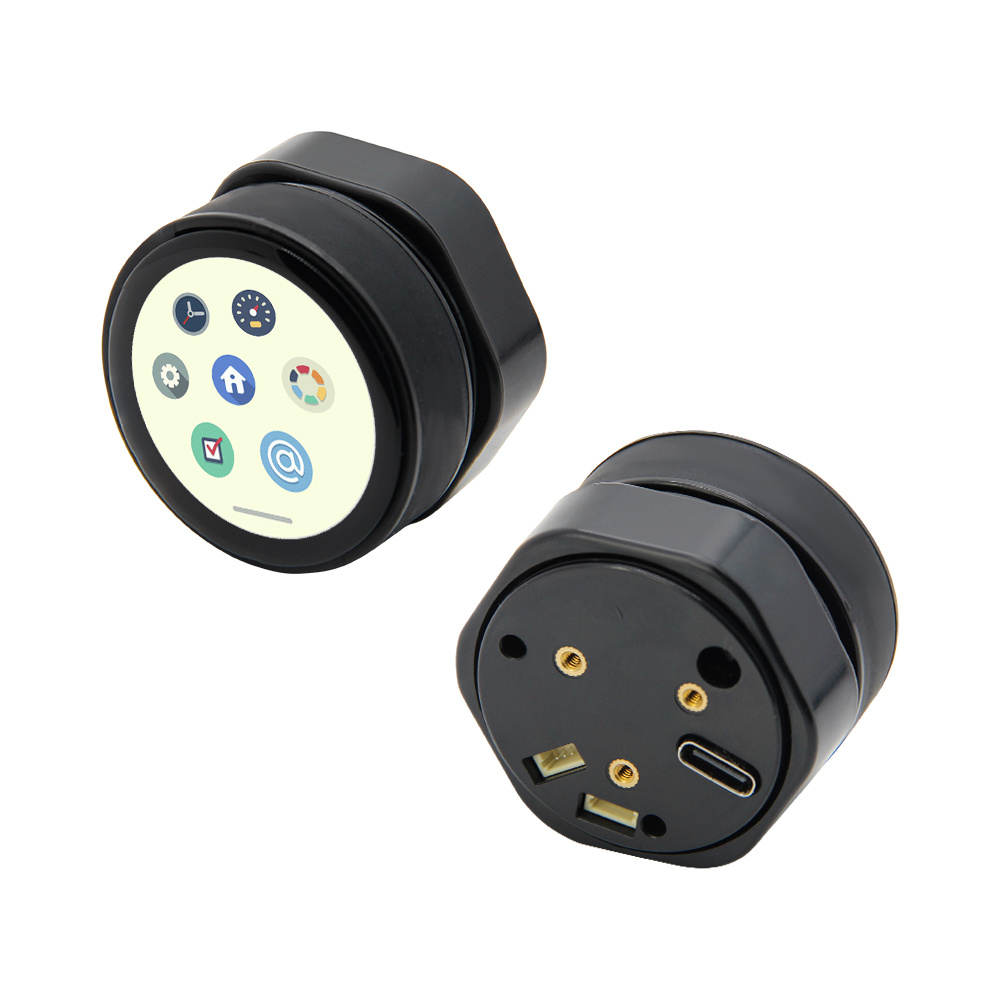

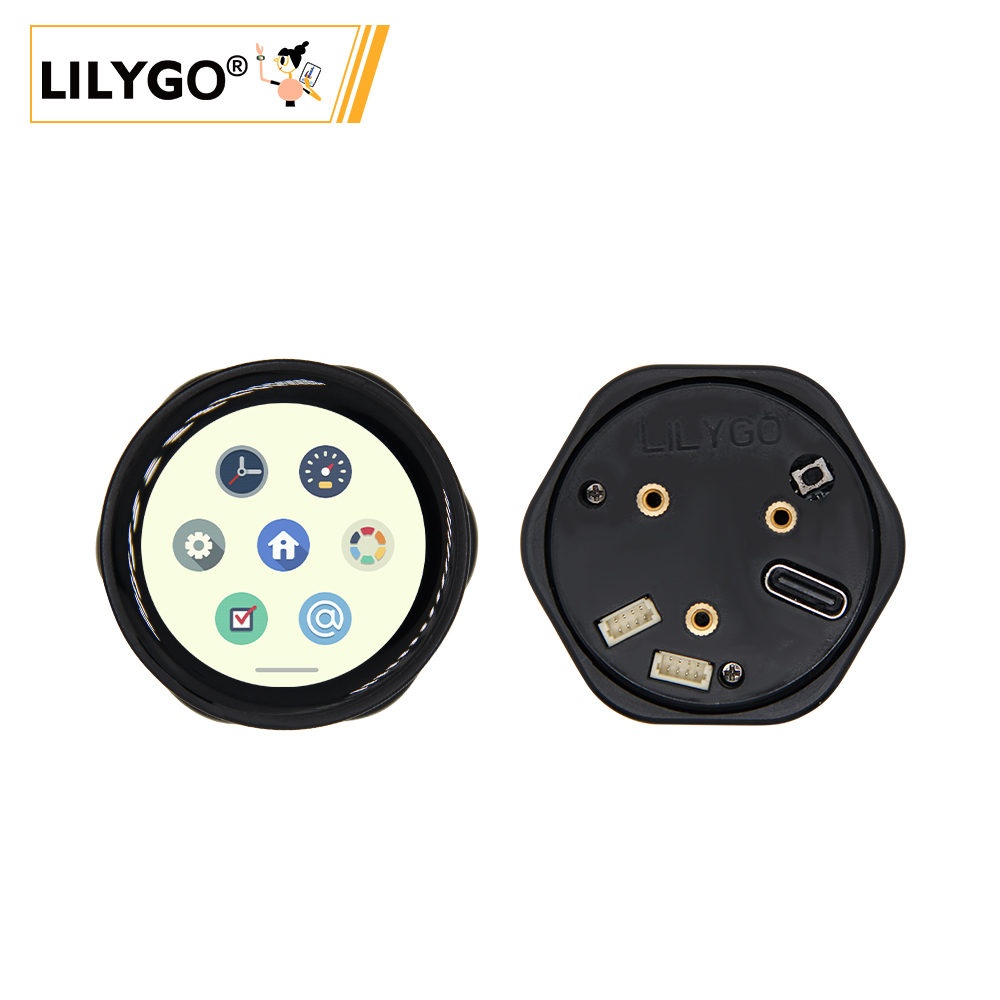

外观

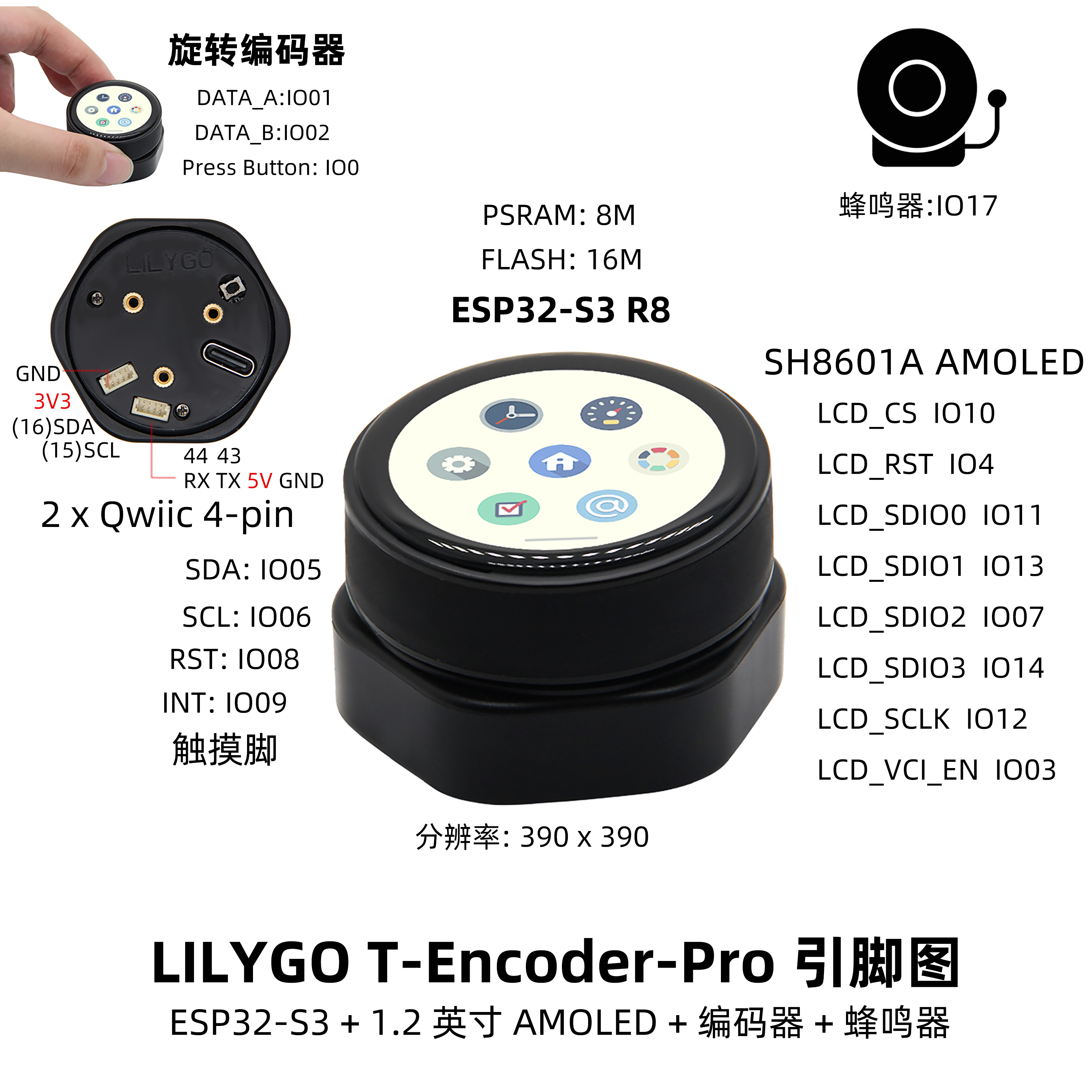

引脚图

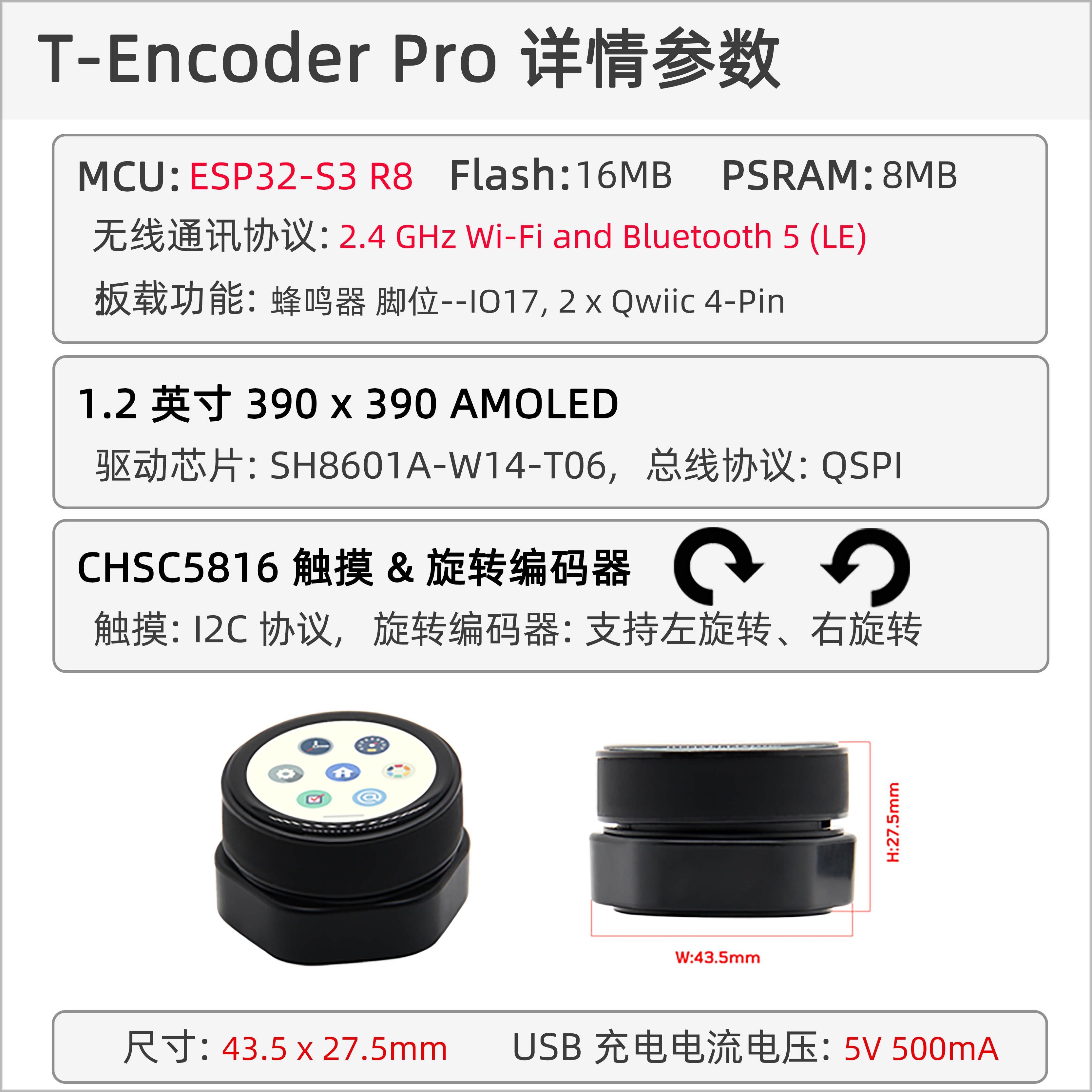

模块资料以及参数

概述

T-Encoder-Pro是一款配备AMOLED触摸屏的智能控制旋钮，基于ESP32S3R8芯片。旋钮旋转，点击（推），并包含一个寻呼机和振动电机。

相关资料

Github：T-Encoder-Pro

• Espressif
• DXQ120MYB2416A
• DS_CHSC5816_V1.1.5
• CHSC5816-ApplicationDoc_US_V04

原理图

• T-Encoder-Pro

依赖库

• Arduino_GFX-1.3.7
• lvgl-8.3.5
• SensorLib-0.1.4

软件开发

Arduino 设置参数

开发平台

1. Micropython
2. Arduino IDE
3. Platform IO
