TranslateLILYGO T-Watch Ultra
简介
LILYGO T-Watch Ultra 是一款高性能智能手表开发模组，基于 ESP32-S3 双核处理器，搭载 16MB闪存 与 8MB PSRAM，支持 Arduino/ESP-IDF/MicroPython 开发环境。核心功能高度集成：
显示交互：配备 2.06英寸AMOLED屏（410×502分辨率，1600万色），支持 电容触控 与 QSPI高速渲染。
四重无线通信：集成 Wi-Fi/BLE 5.0、LoRa（SX1262/SX1280，覆盖433/868/915MHz频段）、GNSS定位（MIA-M10Q模块）及 NFC（ST25R3916）。
智能感知与反馈：内置 BHI260AP AI动作传感器、DRV2605触觉震动马达 及 MAX98357A音频功放，实现运动识别与多模态交互。
扩展与续航：支持 MicroSD卡扩展（32GB FAT32），由 AXP2101电源管理芯片 动态优化能耗，搭配 1100mAh电池（4.07Wh），USB Type-C接口 同步支持 5V充电与程序烧录，物理按键控制开关机（短按启/长按6.5秒关）。
工业级设计：紧凑尺寸（49×63.5×22mm），宽温域运行（-40℃~85℃），适用于 户外运动设备、工业物联网网关等场景，以多协议融合与低功耗架构满足复杂应用需求。
外观及功能介绍

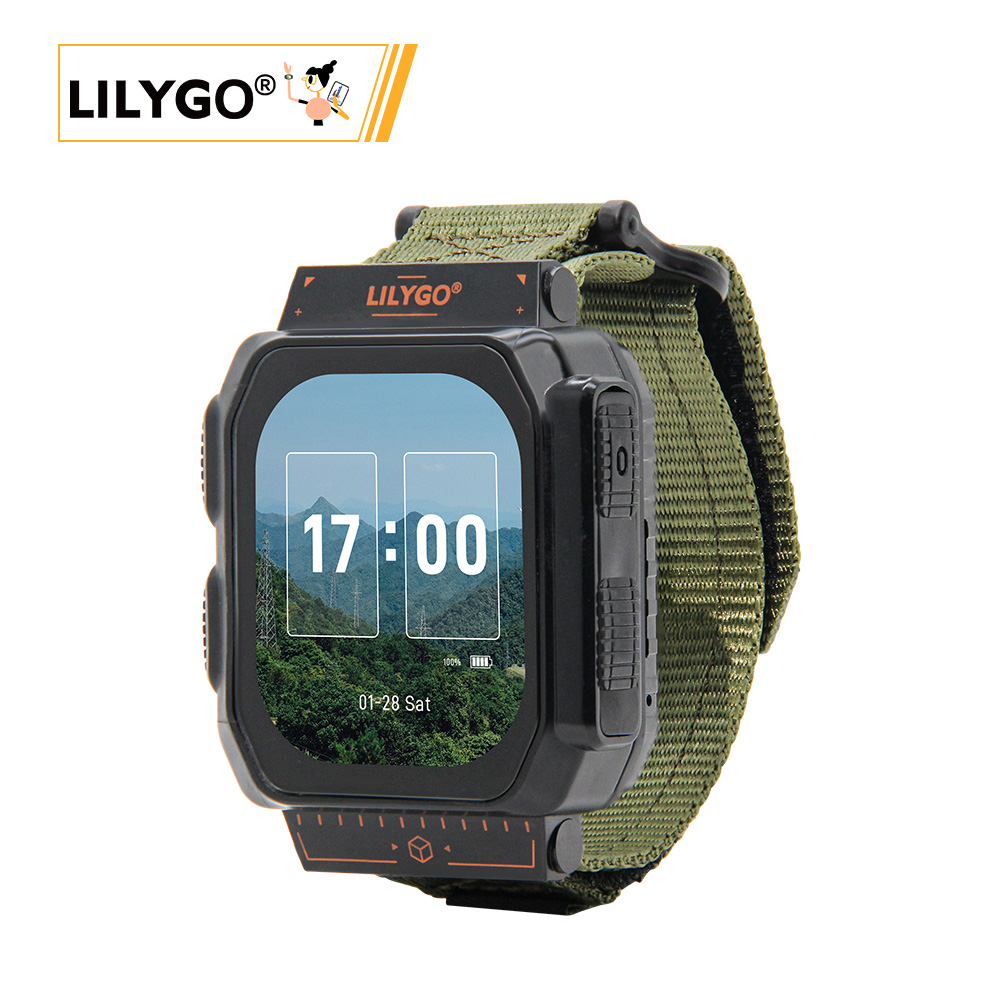

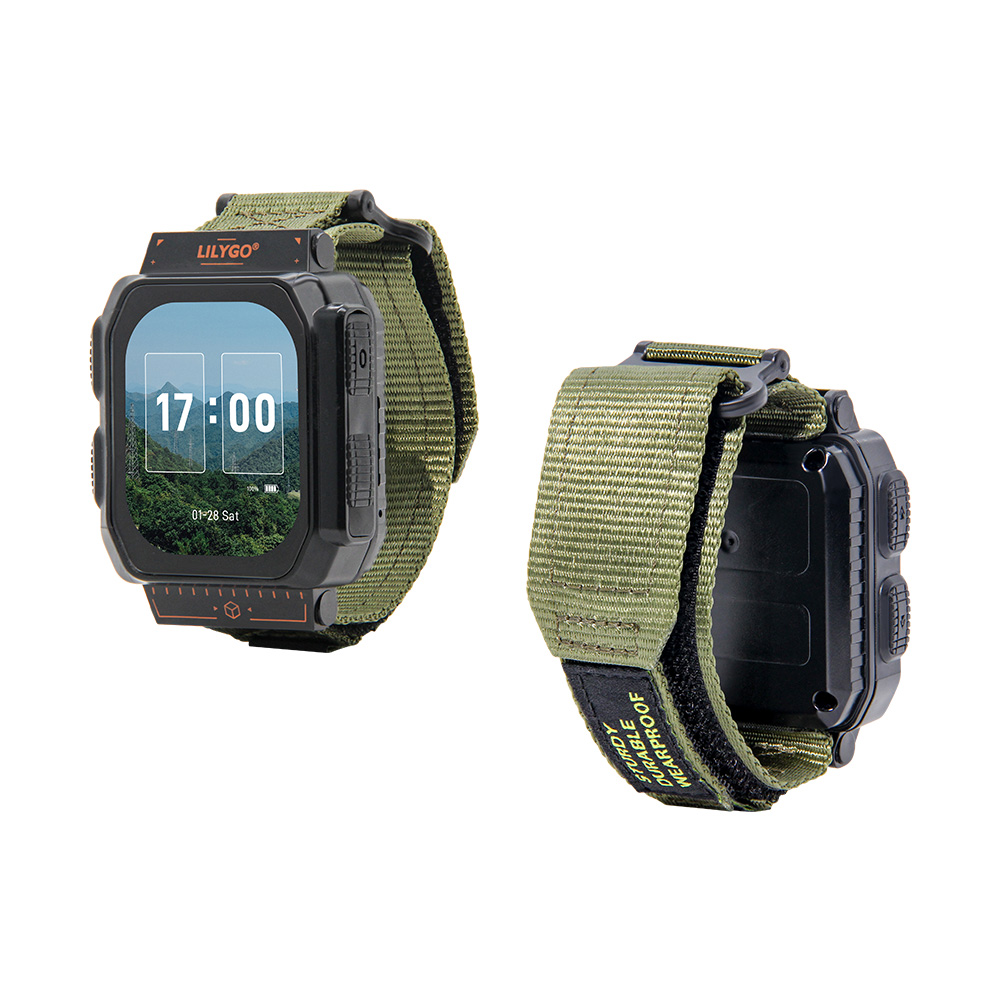

外观
引脚图
模块资料
概述
T-Watch Ultra满足了想要在可穿戴设备中试验LoRa和ESP32 S3技术的开发人员的需求，高度可定制且可用于各种应用程序。
| 组件 | 描述 |
|---|---|
| MCU | ESP32-S3 |
| FLASH | 16MB |
| PS RAM | 8MB |
| RTC | PCF85063A |
| NFC | ST25R3916 |
| GPS | MIA-M10Q |
| 智能传感器 | BHI260AP AI动作传感器 |
| 无线 | Wi-Fi: 802.11 b/g/n; BLE V5.0 |
| LoRa | SX1262，SX1280 支持频段：433~923HMZ(可选) |
| 音频输出 | Max98357A |
| 电机 | DRV2605 触觉震动马达 |
| 电源管理 | AXP2101 高度集成的电源管理单元 |
| USB | 1 × USB Port and OTG(micro接口) |
| 按键 | 1 x POWER 按键(按住两秒开机，按住六秒关机) + 1 x BOOT 按键(内置) |
| 屏幕 | 2.01英寸AMOLED屏幕 410 * 502(SPI) |
| IO拓展 | XL9555 16拓展IO接口 |
| 通话模块 | T3902 |
| 触摸 | CST9217 电容触摸屏 |
| 电池 | 1100mAh 锂电池 |
| 电源 | 5V/500mA 输入 |
| 尺寸 | 不带表带 63.5x49x22mm |
相关资料链接
Github:T-Watch Ultra
原理图
依赖库
软件开发
Arduino 设置参数
| Arduino IDE Setting | Value |
|---|---|
| Board | LilyGo T-Watch-Ultra |
| Port | Your port |
| USB CDC On Boot | Enabled |
| CPU Frequency | 240MHZ(WiFi) |
| Core Debug Level | None |
| USB DFU On Boot | Disable |
| Erase All Flash Before Sketch Upload | Disable |
| Events Run On | Core 1 |
| JTAG Adapter | Disable |
| Arduino Runs On | Core 1 |
| USB Firmware MSC On Boot | Disable |
| Partition Scheme | 16M Flash(3M APP/9.9MB FATFS) |
| Board Revision | Radio-SX1262 |
| Upload Mode | UART0/Hardware CDC |
| Upload Speed | 921600 |
| USB Mode | CDC and JTAG |
