LILYGO LoRa32

版本迭代:

购买链接

目录

• 描述
• 预览
• 模块
• 快速开始
• 引脚总览
• 相关测试
• 常见问题
• 项目
• 资料
• 依赖库

描述

LILYGO T3_V1.6.1（LoRa32 V2.1.6）多协议物联网开发板是一款集成 ESP32 主控（4MB Flash）、0.96英寸 SSD1306 I²C OLED 屏（128×64分辨率）及低功耗 LoRa 模块的复合型硬件平台。

开发板支持 SX1276/SX1278 双频段 LoRa 模块，提供 Wi-Fi + 蓝牙4.2 + BLE 无线协议，支持双电源供电模式（USB接口或3.7V Li-Po电池，带电源切换开关），并具备 TF卡扩展槽和硬件复位/启动按键。LoRa模块可实现 +14dBm发射功率与9.9mA超低接收电流，适用于远程环境监测、LoRaWAN终端、低功耗传感器网关等物联网场景开发。

预览

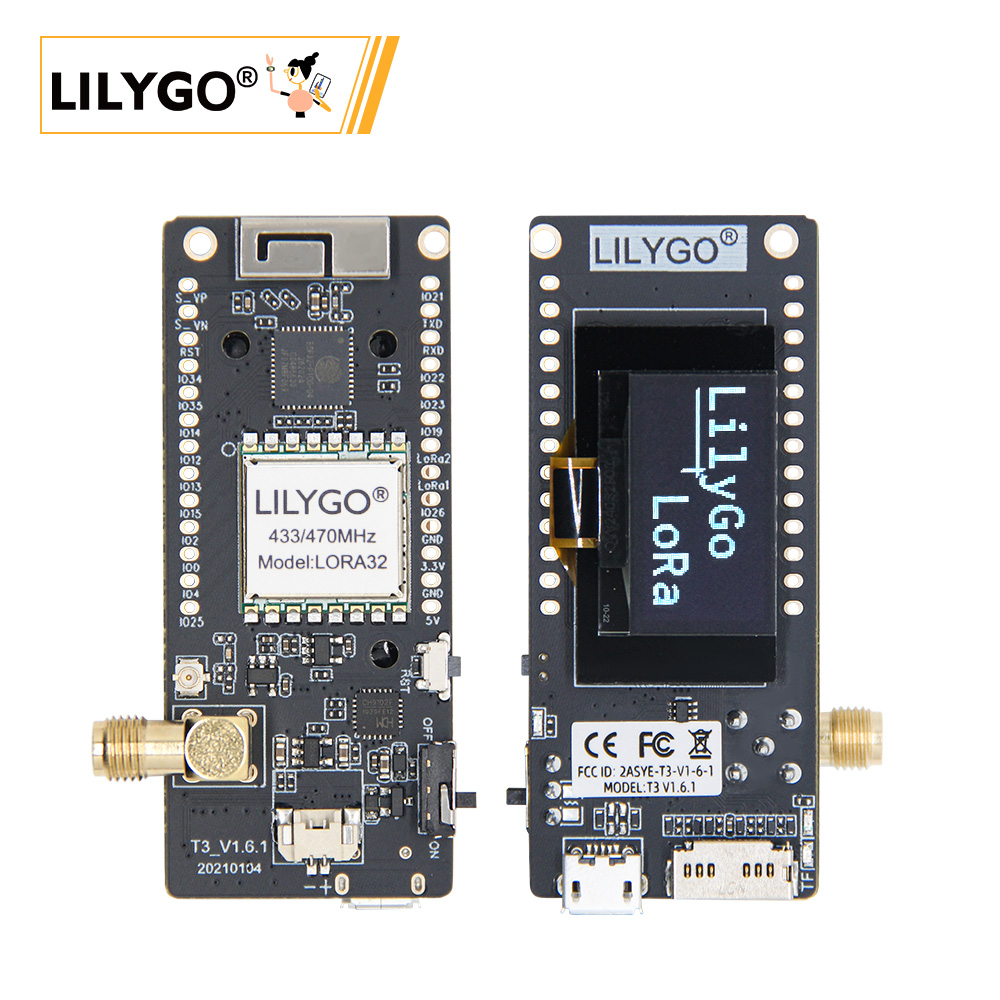

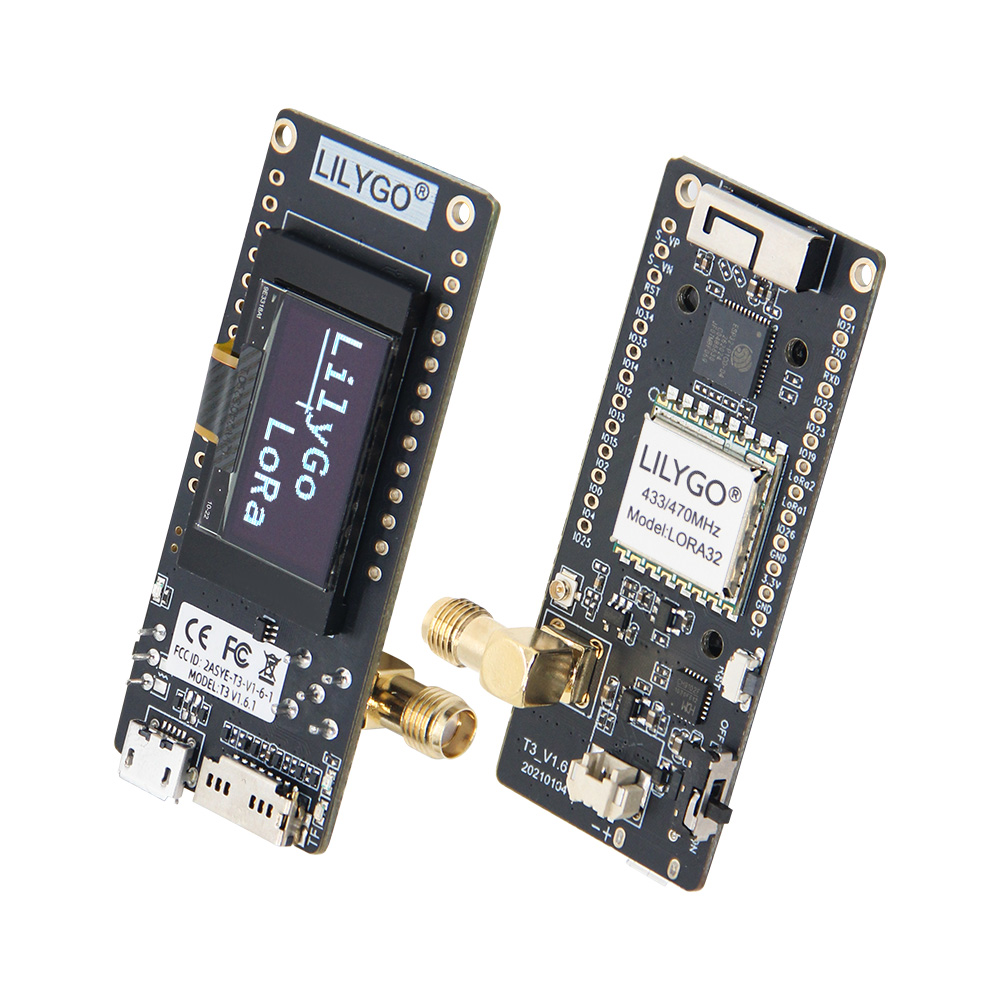

实物图

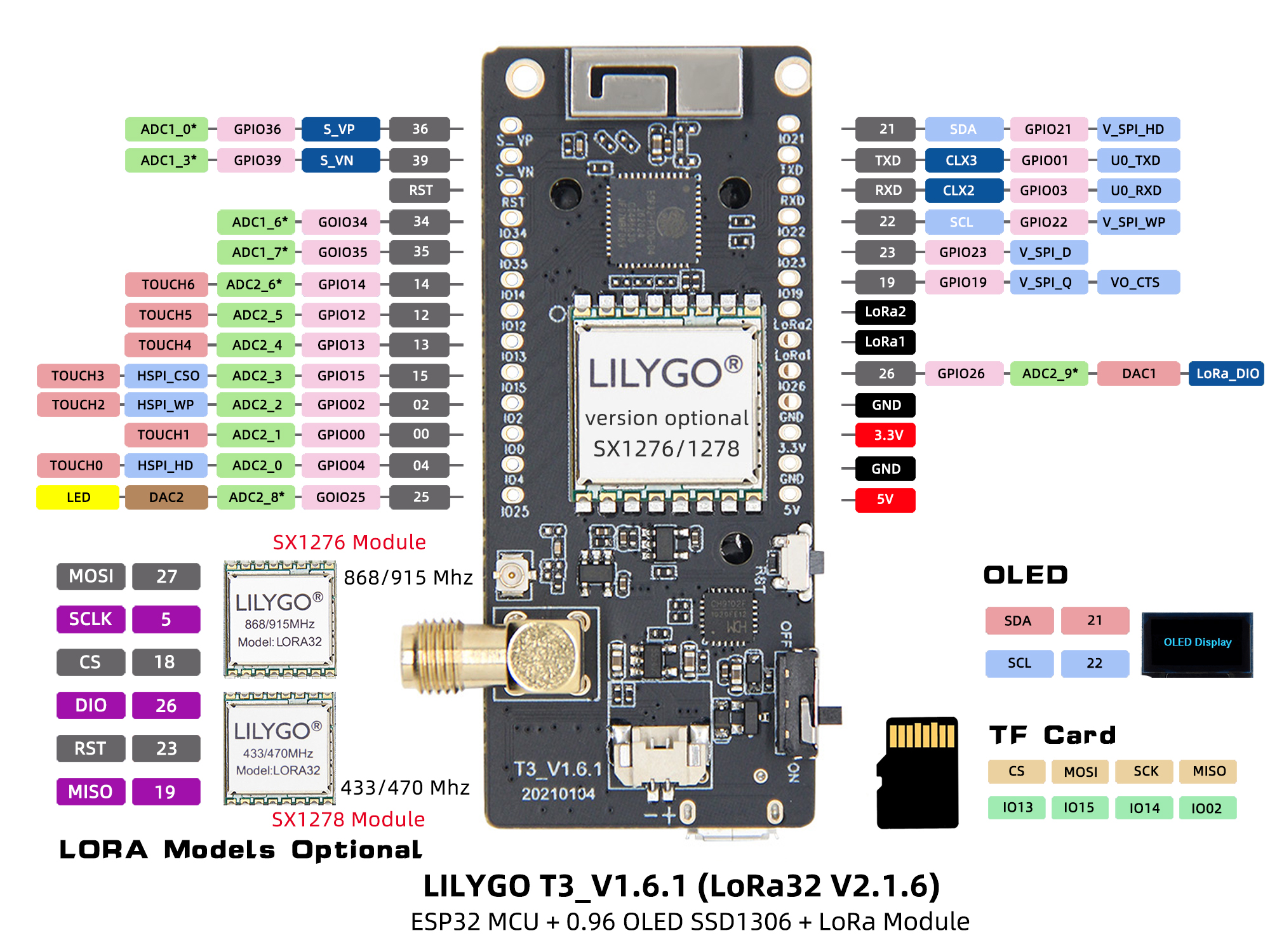

引脚图

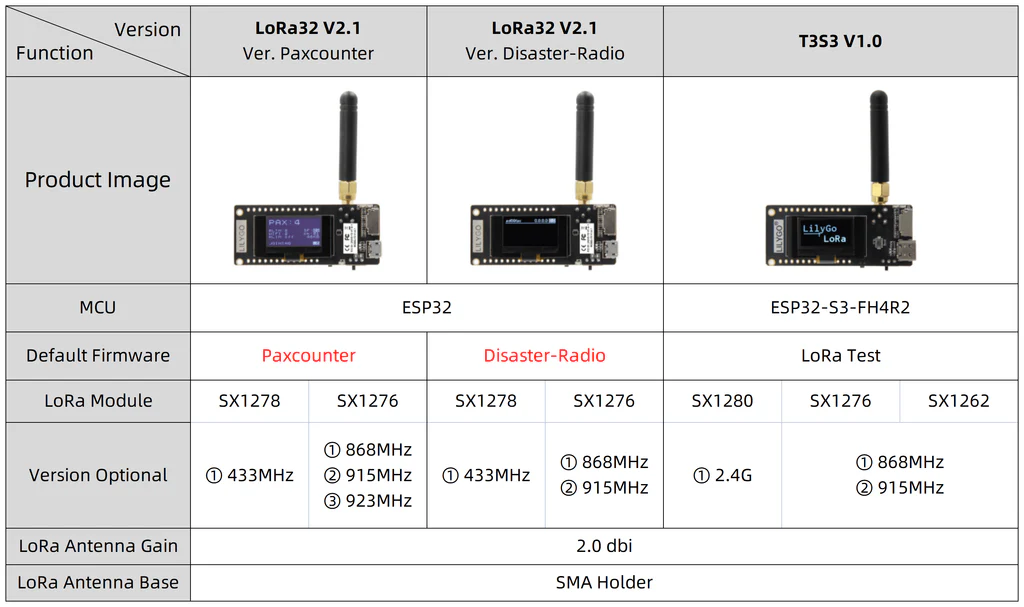

版本对比

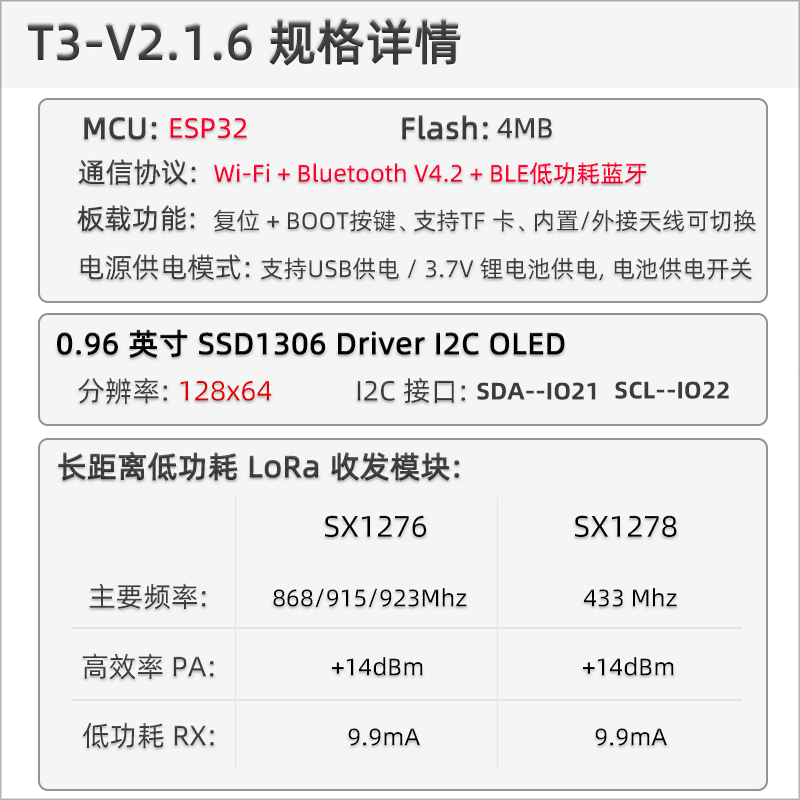

模块

MCU

• 芯片：ESP32
• FLASH：4MB
• 架构：Xtensa LX6 双核
• 无线：Wi-Fi 802.11b/g/n + Bluetooth 4.2 + BLE

屏幕

• 尺寸：0.96英寸 OLED
• 分辨率：128x64px
• 屏幕类型：OLED
• 驱动芯片：SSD1306
• 总线通信协议：I2C
• 引脚：SDA=IO21, SCL=IO22

LoRa

• 芯片：SX1276 / SX1278
• 频率：SX1276: 868/915/923MHz, SX1278: 433MHz
• 发射功率：+14dBm
• 接收电流：9.9mA

串口转换

• 芯片：CH9102
• 功能：USB转串口

存储

• 类型：MicroSD (TF) 卡
• 接口：SPI

电源管理

• 输入：USB Micro 或 3.7V Li-Po 电池
• 特性：电源切换开关

概述

快速开始

示例支持

./examples/
├── ArduinoLoRa                              # Only support SX1276/SX1278 radio module (仅支持 SX1276/SX1278 无线电模块)
│   ├── LoRaReceiver
│   └── LoRaSender
├── Display                                  # Only supports TBeam TFT Shield
│   ├── Free_Font_Demo
│   ├── TBeam_TFT_Shield
│   ├── TFT_Char_times
│   └── UTFT_demo
├── GPS                                      # T-Beam GPS demo examples
│   ├── TinyGPS_Example
│   ├── TinyGPS_FullExample
│   ├── TinyGPS_KitchenSink
│   ├── UBlox_BasicNMEARead                  # Only support Ublox GNSS Module
│   ├── UBlox_NMEAParsing                    # Only support Ublox GNSS Module
│   ├── UBlox_OutputRate                     # Only support Ublox GNSS Module
│   └── UBlox_Recovery                       # Only support Ublox GNSS Module
├── LoRaWAN                                  # LoRaWAN examples
│   ├── LMIC_Library_OTTA
│   └── RadioLib_OTAA
├── OLED
│   ├── SH1106FontUsage
│   ├── SH1106GraphicsTest
│   ├── SH1106IconMenu
│   ├── SH1106PrintUTF8
│   ├── SSD1306SimpleDemo
│   └── SSD1306UiDemo
├── PMU                                      # T-Beam & T-Beam S3 PMU demo examples
├── RadioLibExamples                         # RadioLib examples,Support SX1276/78/62/80...
│   ├── Receive_Interrupt
│   └── Transmit_Interrupt
├── Sensor                                   # Sensor examples,only support t-beams3-supreme
│   ├── BME280_AdvancedsettingsExample
│   ├── BME280_TestExample
│   ├── BME280_UnifiedExample
│   ├── PCF8563_AlarmByUnits
│   ├── PCF8563_SimpleTime
│   ├── PCF8563_TimeLib
│   ├── PCF8563_TimeSynchronization
│   ├── QMC6310_CalibrateExample
│   ├── QMC6310_CompassExample
│   ├── QMC6310_GetDataExample
│   ├── QMC6310_GetPolarExample
│   ├── QMI8658_BlockExample
│   ├── QMI8658_GetDataExample
│   ├── QMI8658_InterruptBlockExample
│   ├── QMI8658_InterruptExample
│   ├── QMI8658_LockingMechanismExample
│   ├── QMI8658_MadgwickAHRS
│   ├── QMI8658_PedometerExample
│   ├── QMI8658_ReadFromFifoExample
│   └── QMI8658_WakeOnMotion
|── T3S3Factory                              # T3 S3 factory test examples
└── Factory                                  # T-Beam & T-Beam S3 and BPF factory test examples

PlatformIO

1. Install the CH9102 USB bridge driver for the first time.
   • Windows
   • Mac OS
2. Install Visual Studio Code and Python
3. 在Visual Studio Code的扩展中搜索“PlatformIO”插件并安装它。
4. 安装完成后，您需要重新启动Visual Studio Code。
5. 重新启动Visual Studio Code后，在Visual Studio Code左上角选择“文件” -> “打开文件夹” -> 选择“LilyGo-LoRa-Series”目录
6. 等待第三方依赖库的安装完成
7. 点击 platformio.ini 文件，然后在 platformio 列中
8. 在 default_envs 中选择您想要使用的板卡名称，并取消其注释。
9. 取消对 src_dir = xxxx 中的一行注释，以确保只有一行生效。请注意示例中的注释，它们表明了哪些行有效，哪些行无效。
10. 点击左下角的（✔）符号进行编译11. 将电路板连接到计算机的 USB-C 接口，Micro-USB 接口用于模块固件升级。
11. 点击（→）上传固件
12. 点击（插头符号）以监控串行输出
13. 如果无法写入，或者 USB 设备持续闪烁，请查看下面的常见问题解答。

Arduino

1. 首次安装“CH9102 USB 适配器”驱动程序。

• Windows 系统
• Mac OS 系统

2. 安装Arduino集成开发环境
3. 安装 Arduino ESP32
4. 将“lib”目录中的所有文件夹复制到“草图书签位置”目录中。如何找到您自己的库文件的位置？请参阅此处

• Windows： C:\Users\{用户名}\Documents\Arduino
• macOS： /Users/{用户名}/Documents/Arduino
• Linux： /home/{用户名}/Arduino

5. 打开相应的示例

• 打开下载的“LilyGo-LoRa-Series”
• 打开“示例”
• 选择示例文件并打开以“ino”结尾的文件

6. 在 Arduino 上，我先在 DE 工具项目中选择相应的板子，然后在下方的列表中点击相应的选项以进行选择。
   | Name | Value |
   | ------------------------------------ | ------------------------------------ |
   | Board | ESP32 Dev Module |
   | Port | Your port |
   | CPU Frequency | 240MHZ(WiFi/BT) |
   | Core Debug Level | None |
   | Erase All Flash Before Sketch Upload | Disable |
   | Events Run On | Core1 |
   | Flash Frequency | 80MHZ |
   | Flash Mode | QIO |
   | Flash Size | 4MB(32Mb) |
   | JTAG Adapter | Disabled |
   | Arduino Runs On | Core1 |
   | Partition Scheme | Huge APP (3MB No OTA/1MB SPIFFS) |
   | PSRAM | Enable |
   | Upload Speed | 921600 |
   | Programmer | Esptool |

7. 请根据您的开发板型号取消每个示例中的 utilities.h 文件的注释，例如 T3_V1_3_SX1276 或 T3_V1_3_SX1278，否则编译时会报错。

8. 上传示例

开发平台

1. Arduino IDE
2. Platform IO
3. ESP-IDF
4. VS Code
5. Micropython

引脚总览

LoRa32 1.3

文档

LoRa32 1.6.1

文档

LoRa32 TCXO

文档

• ESP32 芯片的 GPIO33 及其以上的 GPIO 只能用于输入功能，不能设置为输出功能。
• 在上传代码时需要移除 SD 卡，否则代码无法下载
• 在初始化无线电之前，TCXO EN 必须设置为高电平

相关测试

测试数据待补充

常见问题

• Q. LoRa32 和 T3-S3 有什么区别？
  A. LoRa32 使用 ESP32 + SX1276/78 LoRa芯片，而 T3-S3 使用 ESP32-S3 + SX1262/80 LoRa芯片，处理器和LoRa芯片都不同。

• Q. 如何选择 SX1276 和 SX1278 版本？
  A. 根据所在地区的频率法规选择：SX1276 支持 868/915/923MHz，SX1278 支持 433MHz。

• Q. OLED 屏幕不显示？
  A. 检查 I2C 地址配置（SSD1306 通常为 0x3C），确认 SDA=IO21、SCL=IO22 的连接。

• Q. LoRa 通信距离不理想？
  A. 检查天线连接，确保在开阔环境使用，考虑使用外接天线并正确配置阻抗匹配。

• Q. 程序烧录失败？
  A. 确保驱动安装正确，按住 BOOT 按键再点击 RESET 进入下载模式。

项目

• LoRa32 T3_V1.3 原理图
• LoRa32 T3_V1.6.1 原理图
• LoRa32 T3_TCXO 原理图

资料

• 原理图
• ESP32 数据手册
• SX1276 数据手册
• SX1278 数据手册
• SSD1306 数据手册
• CH9102 数据手册

依赖库

• arduino-LoRa - LoRa 通信库
• RadioLib - 无线通信库
• U8g2 - OLED 显示库
• Adafruit_SSD1306 - SSD1306 驱动
• ESP8266_SSD1306 - OLED 显示库
• TFT_eSPI - TFT 显示库
• SD - SD 卡库
