概述
T-Display S3 AMOLED 是一款基于 ESP32-S3 微控制器的高集成度开发板，主打多功能与高性能。核心搭载 16MB Flash 和 8MB PSRAM，支持复杂应用运行。支持 1.43 英寸（DO0143FMST02/DO0143FMST10）或 1.75 英寸（H0175Y003AM）AMOLED 显示屏，并支持触摸功能。内置 SY6970 PMU（电源管理单元）和 PCF8563 RTC（实时时钟），优化低功耗设计。扩展方面，提供 STEMMA QT/QWIIC 接口，支持 SD 卡存储，并预留丰富 GPIO 接口，便于外设扩展。
快速开始
示例支持
| 示例 | PlatformIO/Arduino | ESP-IDF | 描述 |
|---|---|---|---|
| Original Test | ✓ | DO0143 出厂测试 | |
| Original_Test_H0175Y003AM | ✓ | H0175 出厂测试 | |
| Original_Test_DO0143FMST10 | ✓ | DO0143FMST10 出厂测试 | |
| GFX | ✓ | GFX 图形库示例 | |
| FT3168 | ✓ | 触摸示例 | |
| SY6970 | ✓ | 电源管理示例 | |
| PCF8563 | ✓ | RTC 示例 | |
| Light Sleep Wake Up | ✓ | 轻睡眠唤醒 | |
| Deep Sleep Wake Up | ✓ | 深度睡眠唤醒 | |
| SD | ✓ | SD 卡读写 | |
| iic_scan | ✓ | I2C 设备扫描 | |
| screen_touch_lvgl_9 | ✓ | LVGL 触摸示例 |
PlatformIO
- 安装 Visual Studio Code 并安装 "PlatformIO IDE" 扩展，安装后重启。
- 从 GitHub 下载 T-Display-S3-AMOLED-1.43-1.75 项目代码，在 VS Code 中打开。
- 在
platformio.ini中取消注释选择所需示例，点击 (✔) 编译，连接设备后点击 (→) 烧录。
Arduino
- 安装 Arduino IDE 和 Arduino ESP32。
- 将项目
libraries目录中的所有库复制到 Arduino 库目录。 - 在"工具"菜单中选择正确的设置，如下表所示。
| Arduino IDE 设置 | 值 |
|---|---|
| Board | ESP32S3 Dev Module |
| Upload Speed | 921600 |
| USB Mode | Hardware CDC and JTAG |
| USB CDC On Boot | Enabled |
| USB Firmware MSC On Boot | Disabled |
| USB DFU On Boot | Disabled |
| CPU Frequency | 240MHz (WiFi) |
| Flash Mode | QIO 80MHz |
| Flash Size | 16MB (128Mb) |
| Core Debug Level | None |
| Partition Scheme | 16M Flash (3MB APP/9.9MB FATFS) |
| PSRAM | OPI PSRAM |
| Arduino Runs On | Core 1 |
| Events Run On | Core 1 |
- 选择正确的端口，上传程序。
开发平台
视频
主要特点
- ESP32-S3R8：16 MB Flash，8 MB OPI PSRAM，Wi-Fi + 蓝牙 5.0
- 1.43 英寸 AMOLED（DO0143FMST02/DO0143FMST10）或 1.75 英寸 AMOLED（H0175Y003AM，280×456）
- FT3168 电容触摸屏，QSPI 接口
- SY6970 电源管理，PCF8563 实时时钟
- TF 卡扩展，QWIIC 接口，RESET + BOOT 按键
该芯片在未接电池 5V 供电时输出波形将非常不稳定，需要连接电池使用或者软件关闭电池通道。
产品参数
| 组件 | 描述 |
|---|---|
| MCU | ESP32-S3R8 Dual-core LX7 |
| Flash | 16MB |
| PSRAM | 8MB (Octal SPI) |
| 屏幕 | 1.75 英寸 SH8601 AMOLED (280×456) / 1.43 英寸 AMOLED |
| 触摸 | FT3168 电容触摸 (QSPI) |
| 充电芯片 | SY6970 |
| RTC | PCF8563 |
| 存储 | TF 卡 |
| 无线 | 2.4GHz Wi-Fi + Bluetooth 5.0 |
| USB | 1 × USB OTG (Type-C) |
| IO 接口 | 2 × 2.54mm 2×7 扩展 IO |
| 扩展接口 | 1 × QWIIC + JST-GH 1.25mm + 电池座 |
| 按键 | RESET + BOOT |
| 尺寸 | 45×45×11mm |

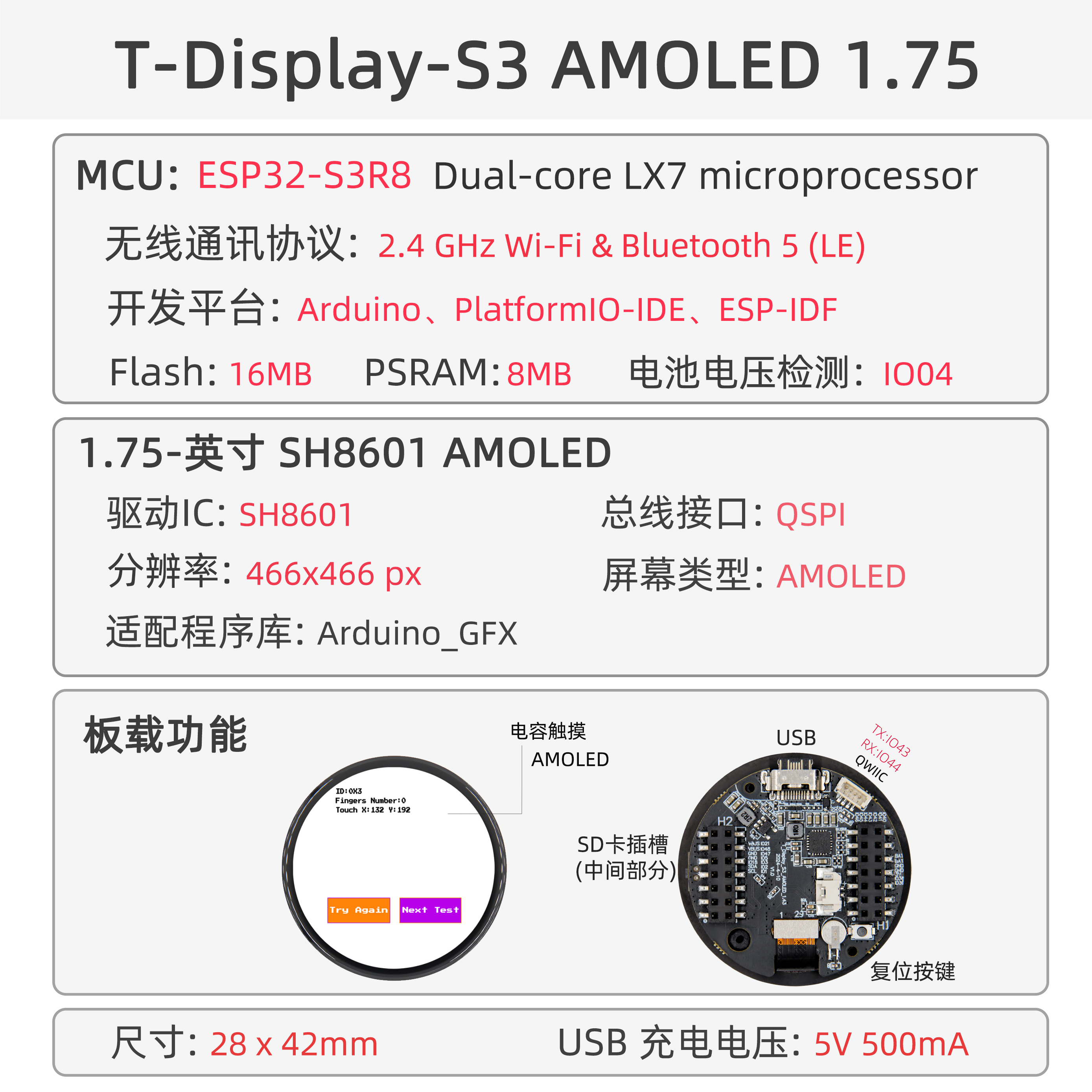

引脚图
尺寸图
原理图
数据手册
软件开发
依赖库
常见问题
Q. 1.43 英寸和 1.75 英寸版本有什么区别？
A. 同一主板支持两种屏幕，1.43 英寸使用 DO0143FMST02/DO0143FMST10，1.75 英寸使用 H0175Y003AM，请使用对应的示例程序。Q. 屏幕显示异常怎么办？
A. 确认使用了对应屏幕型号的示例程序，并检查 QSPI 接口连接是否正常。Q. 未接电池时电源不稳定？
A. 这是已知特性，建议连接电池使用，或在软件中关闭电池通道。
版本历史
| Version | Update date | Update description |
|---|---|---|
| T-Display-S3-AMOLED-1.43_V1.0 | 2024-05-20 | 初始版本 |
| T-Display-S3-AMOLED-1.43-1.75_V1.0 | 2024-11-25 | 新增排线、新增 H0175Y003AM 屏幕适配 |
| T-Display-S3-AMOLED-1.43-1.75_V1.0 | 2025-01-13 | 新增 DO0143FMST10 屏幕适配 |
