LILYGO T5 E-Paper S3 Lite
概述

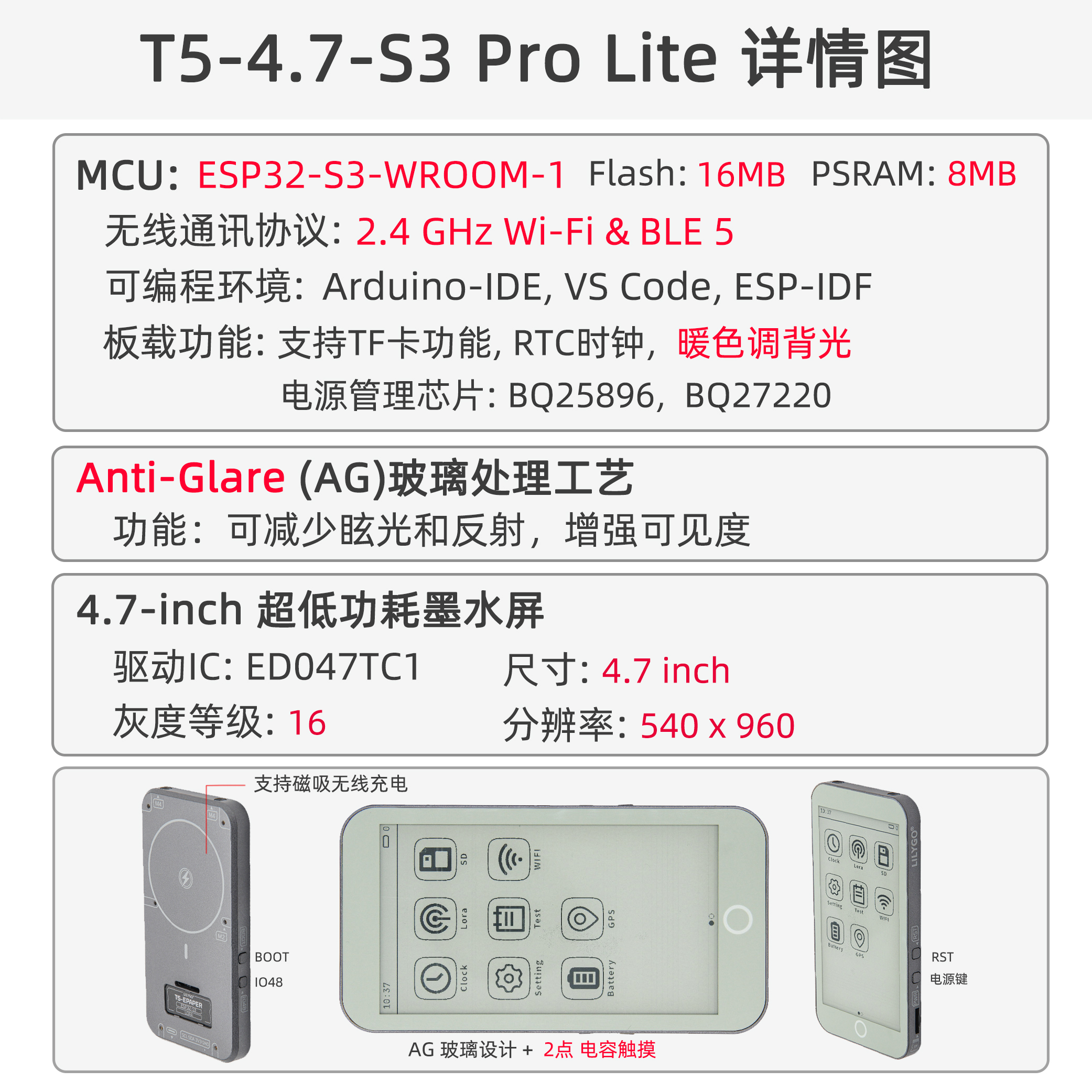

LILYGO T5-4.7-S3 系列是基于 ESP32-S3-WROOM-1-N16R8（16 MB Flash，8 MB PSRAM）的 4.7 英寸电子墨水屏开发方案，分为 Pro 版（含 GPS/LoRa）和 Lite 版 两个型号。
Lite 版专为低成本墨水屏应用优化，移除了 GPS 与 LoRa 模块，屏幕玻璃采用 AG 防眩光工艺，背光改为暖色调，保留 ESP32-S3 核心性能、电子墨水屏（540×960）、GT911 两点触控、PCF8563 RTC 等核心功能，适用于电子书、气象站等纯显示类应用。

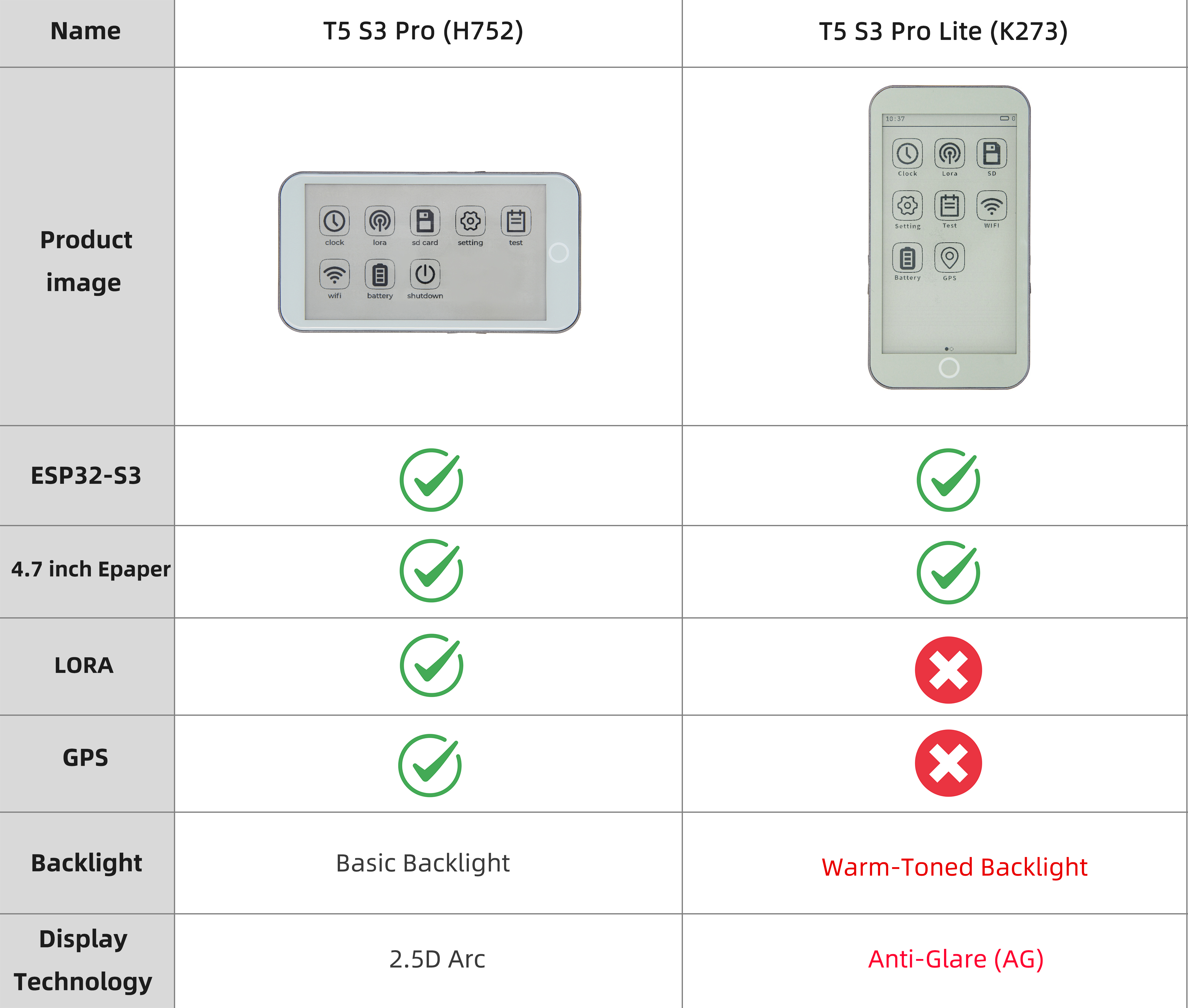

版本差异
| 功能 | T5-4.7-S3 Pro | T5-4.7-S3 Lite |
|---|---|---|
| 核心芯片 | ESP32-S3-WROOM-1-N16R8 | ESP32-S3-WROOM-1-N16R8 |
| Flash/PSRAM | 16MB/8MB | 16MB/8MB |
| 电子墨水屏 | 4.7英寸 EDO47TC1 (540×960) | 4.7英寸 EDO47TC1 (540×960) |
| 触控功能 | GT911 两点电容触控 | GT911 两点电容触控 |
| RTC 时钟 | PCF8563 | PCF8563 |
| GPS/LoRa 模块 | ✅ 支持 | ❌ 移除 |
| 玻璃工艺 | 普通玻璃 | AG 防眩光玻璃 |
| 背光 | 标准白光 | 暖色调背光 |
| 适用场景 | 全功能物联网终端 | 电子书/相册/气象站等纯显示应用 |
快速开始
示例支持
txt
examples/
├── button # 按键示例
├── demo # 综合测试示例（含睡眠电流测试）
├── drawExample # 绘制线条和圆形示例
├── drawImages # 显示图片示例
├── grayscale_test # 灰度测试
├── screen_repair # 全屏刷新示例
├── spi_driver # 作为 SPI 从设备
├── touch # 触摸示例
└── wifi_sync # Wi-Fi 综合示例PlatformIO
- 安装VisualStudioCode，根据你的系统类型选择安装。
- 打开VisualStudioCode软件侧边栏的"扩展"，搜索"PlatformIO IDE"扩展并下载。
- 从 GitHub 下载 LilyGo-EPD47 项目代码。
- 扩展安装完成后，打开侧边栏的资源管理器，点击"打开文件夹"，找到刚刚下载的项目代码，点击"添加"。
- 打开项目文件中的"platformio.ini"，在"[platformio]"目录下取消注释选择你需要烧录的示例程序，然后点击左下角的"√"进行编译，如果编译无误，将单片机连接电脑，点击左下角"→"即可进行烧录。
Arduino
- 安装Arduino，根据你的系统类型选择安装。
- 打开右上角"工具"菜单栏->选择"开发板"->"开发板管理器"，搜索"esp32"，下载作者名为"Espressif Systems"的开发板文件。
- 在"工具"菜单中选择正确的设置，如下表所示。
| Arduino IDE 设置 | 值 |
|---|---|
| Board | ESP32S3 Dev Module |
| Upload Speed | 921600 |
| USB Mode | Hardware CDC and JTAG |
| USB CDC On Boot | Enabled |
| USB Firmware MSC On Boot | Disabled |
| USB DFU On Boot | Disabled |
| CPU Frequency | 240MHz (WiFi) |
| Flash Mode | QIO 80MHz |
| Flash Size | 16MB (128Mb) |
| Core Debug Level | None |
| Partition Scheme | 16M Flash (3MB APP/9.9MB FATFS) |
| PSRAM | OPI PSRAM |
| Arduino Runs On | Core 1 |
| Events Run On | Core 1 |
- 选择正确的端口，点击右上角"→"进行烧录。
开发平台
视频
主要特点
- ESP32-S3-WROOM-1-N16R8：16 MB Flash，8 MB PSRAM，Wi-Fi + 蓝牙 5.0
- 4.7 英寸 EDO47TC1 电子墨水屏（540×960），AG 防眩光玻璃，暖色调背光
- GT911 两点电容触控，PCF8563 实时时钟
- 兼容树莓派 40-PIN GPIO 扩展接口
- TF 卡槽，Type-C USB，JST-PH 2.0mm 电池接口
- 2.5D 弧面设计，6 × 3.8mm 定位孔
产品参数
| 组件 | Pro 版 | Lite 版 |
|---|---|---|
| MCU | ESP32-S3-WROOM-1-N16R8 | ESP32-S3-WROOM-1-N16R8 |
| Flash | 16MB | 16MB |
| PSRAM | 8MB | 8MB |
| 屏幕 | EDO47TC1 4.7英寸 (540×960) | EDO47TC1 4.7英寸 (540×960) + AG玻璃+暖光 |
| 触摸 | GT911 两点电容触控 | GT911 两点电容触控 |
| 时钟 | PCF8563 (I²C) | PCF8563 (I²C) |
| GPS/LoRa | ✅ 支持 | ❌ 移除 |
| 存储 | TF 卡 | TF 卡 |
| 无线 | 2.4 GHz Wi-Fi & Bluetooth 5 (LE) | 2.4 GHz Wi-Fi & Bluetooth 5 (LE) |
| USB | 1 × TYPE-C (USB + OTG) | 1 × TYPE-C (USB + OTG) |
| IO 扩展 | 2 × 20pin（树莓派 40-PIN 兼容） | 2 × 20pin（树莓派 40-PIN 兼容） |
| 按键 | RST + SIR_io0 + io21 | RST + SIR_io0 + io21 |
| 定位孔 | 6 × 3.8mm | 6 × 3.8mm |
| 尺寸 | 121 × 67 × 12mm | 121 × 67 × 12mm |
引脚图
引脚映射
| GPIO | 连接至 | 可用 |
|---|---|---|
| 13 | 74HCT4094D CFG_DATA | ❌ |
| 12 | 74HCT4094D CFG_CLK | ❌ |
| 0 | 74HCT4094D CFG_STR | ❌ |
| 38 | E-paper CKV | ❌ |
| 40 | E-paper STH | ❌ |
| 41 | E-paper CKH | ❌ |
| 8–7 | E-paper D0–D7 | ❌ |
| 21 | Button | ❌ |
| 14 | Battery ADC | ❌ |
| 16/15/11/42 | SD MISO/MOSI/SCK/CS | ❌* |
| 18 | SDA | ❌ |
| 17 | SCL | ❌ |
| 47 | Touch IRQ | ❌ |
| 45/10/48/39 | — | ✅ |
*SD 引脚（16、15、11、42）在不使用 SD 卡时可以自由使用。GPIO10 可连接到 GPIO47 以实现触摸唤醒功能（参见 issue #93）。
尺寸图
原理图
数据手册
软件开发
依赖库
常见问题
Q. 看了以上教程我还是不会搭建编程环境怎么办？
A. 可以参考 LilyGo-Document 文档说明来搭建。Q. 为什么打开Arduino IDE时会提醒升级库文件？
A. 选择不升级，不同版本的库可能不兼容，建议保持当前测试通过的版本。Q. 电子墨水屏的刷新率如何？
A. 电子墨水屏刷新率较低，适合显示静态或更新不频繁的内容，具有极低的功耗。Q. 为什么我的板子一直烧录失败？
A. 请按住 BOOT 按键重新下载程序。Q. Lite 版和 Pro 版的代码可以通用吗？
A. 核心显示、触控、RTC 等功能代码完全通用；Pro 版专属的 GPS/LoRa 相关代码在 Lite 版上不适用。Q. AG 防眩光玻璃和暖色调背光有什么优势？
A. AG 防眩光玻璃可大幅减少屏幕反光，户外阳光下可视性提升明显；暖色调背光更接近纸质书观感，长时间阅读更护眼。
版本历史
| Version | Update date | Update description |
|---|---|---|
| T5-ePaper-S3-V2.4 | — | Pro 版当前版本 |
| T5-ePaper-S3-Lite | — | Lite 版（移除 GPS/LoRa，AG 玻璃+暖光背光） |
