概述

LILYGO T-ETH ELITE 是一款基于 ESP32-S3-WROOM-1 模组的高性能物联网开发板，集成了 W5500 以太网控制器，支持以太网通信和 PoE（IEEE 802.3af Class 0）供电，输入电压范围为 36~57V。该板载 16MB Flash 和 8MB PSRAM，提供丰富的扩展接口，包括 MicroSD 卡槽（SPI 接口）、40-PIN GPIO（兼容树莓派引脚布局），以及以太网、USB OTG、UART 等外设接口。支持双模（Wi-Fi/蓝牙 + 以太网）组网，可通过扩展板支持 LoRa 网关、LoRa 终端节点、LTE 蜂窝网络等多种物联网应用场景。

快速开始

示例支持

更多示例代码请参考 GitHub 仓库。

Arduino

1. 安装Arduino，根据你的系统类型选择安装。
2. 打开右上角"工具"菜单栏->选择"开发板"->"开发板管理器"，搜索"esp32"，下载作者名为"Espressif Systems"的开发板文件。
3. 在"工具"菜单中选择正确的设置，如下表所示。

Arduino IDE 设置	值
Board	ESP32S3 Dev Module
Upload Speed	921600
USB Mode	Hardware CDC and JTAG
USB CDC On Boot	Disabled
USB Firmware MSC On Boot	Disabled
USB DFU On Boot	Disabled
CPU Frequency	240MHz (WiFi)
Flash Mode	QIO 80MHz
Flash Size	16MB (128Mb)
Core Debug Level	None
Partition Scheme	16M Flash (3MB APP/9.9MB FATFS)
PSRAM	OPI PSRAM
Arduino Runs On	Core 1
Events Run On	Core 1

4. 选择正确的端口，点击右上角"→"进行烧录。

开发平台

1. VS Code
2. Arduino IDE
3. Platform IO
4. MicroPython

视频

主要特点

• ESP32-S3-WROOM-1：16 MB Flash，8 MB PSRAM，Wi-Fi + 蓝牙 5.0
• W5500 以太网控制器，支持 IEEE 802.3af PoE（36~57V 输入）
• 兼容树莓派 40-PIN GPIO 扩展接口
• MicroSD 卡槽（SPI），USB OTG（Type-C）
• 支持 LoRa 网关/节点、LTE 等扩展板

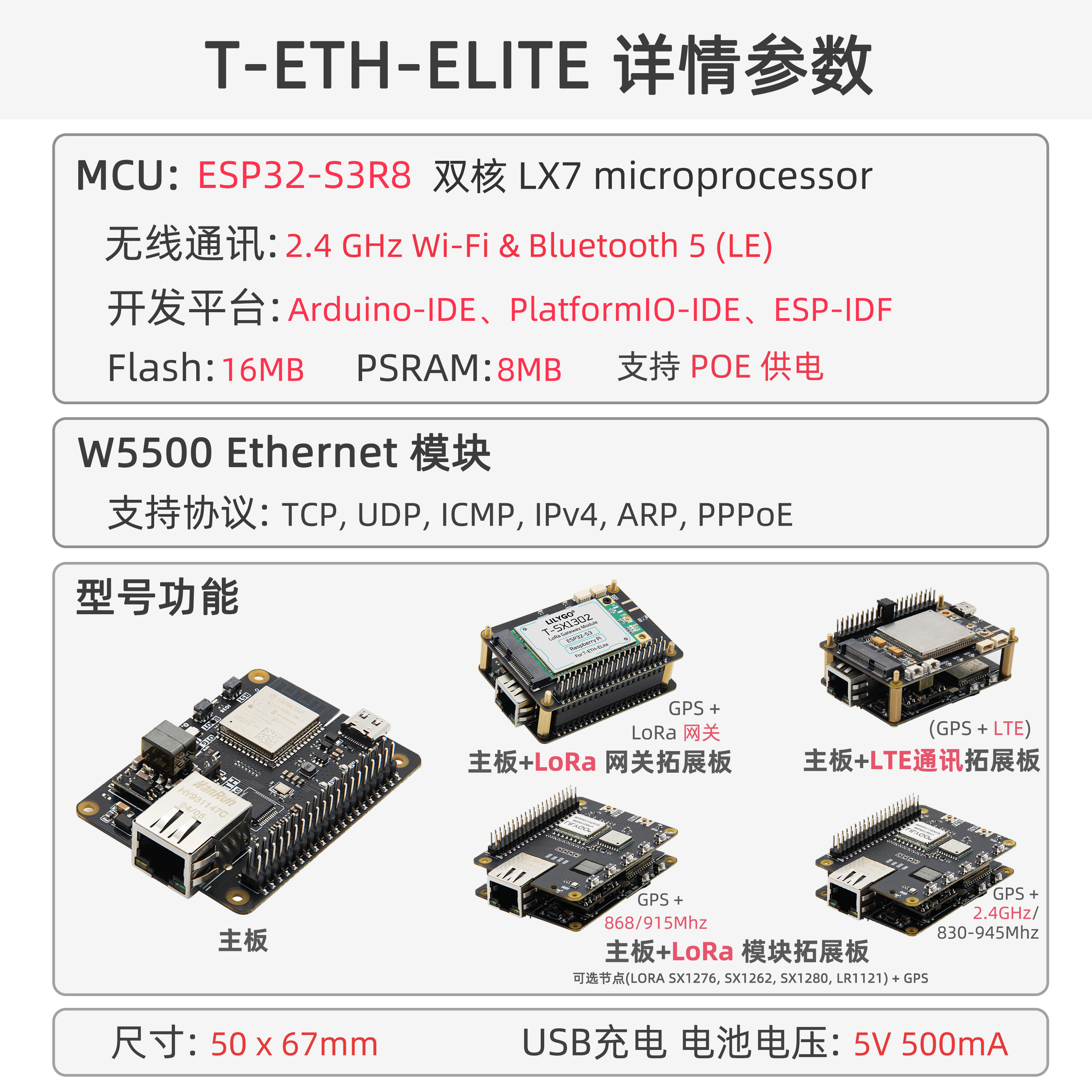

产品参数

组件	描述
MCU	ESP32-S3R8 Dual-core LX7
Flash	16MB
PSRAM	8MB
以太网	W5500
PoE	IEEE 802.3af Class 0，36~57V
存储	MicroSD (SPI)
无线	2.4 GHz Wi-Fi & Bluetooth 5.0
USB	1 × TYPE-C (USB + OTG)
扩展接口	40-PIN GPIO（树莓派兼容）
按键	RESET + BOOT + OTG switch + IO38
电源输入	5V/500mA
定位孔	4 × M2.5
尺寸	50 × 67 × 17mm

引脚图

尺寸图

原理图

• T-ETH-ELite

数据手册

• ESP32-S3 Datasheet

软件开发

• LilyGO-T-ETH-Series GitHub 仓库

依赖库

• Adafruit_BME280_Library
• Adafruit_BusIO
• Adafruit_NeoPixel
• Adafruit_Sensor
• ESP32_USB_Stream
• ETHClass2
• LoRa
• ModbusMaster
• RadioLib
• TFT_eSPI
• TinyGPSPlus
• TinyGSM
• U8g2

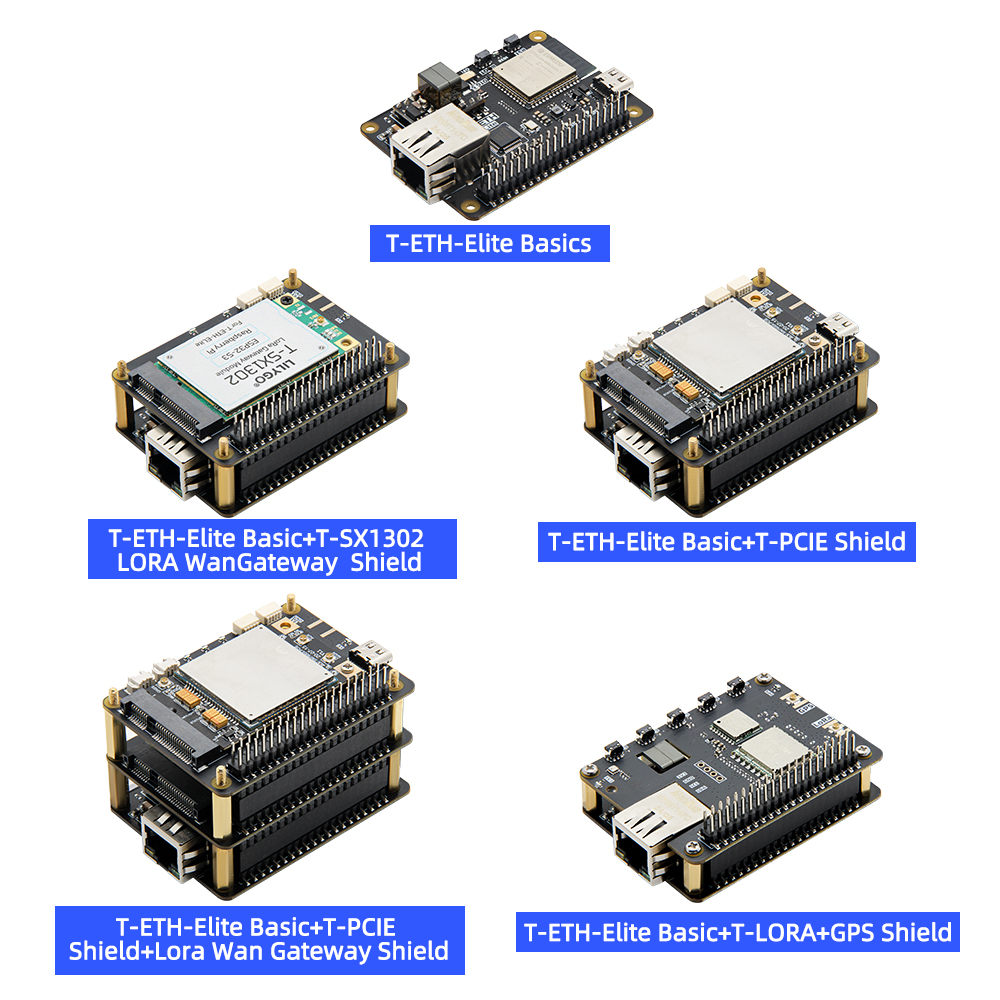

应用参考

LoRa 网关方案

组合：主板 + LoRa 网关扩展板

功能：支持搭建 LoRa 网络基础设施，兼容 SX1276/SX1262/SX1280/LR1121 等主流模块，可选配 GPS 实现精准定位。

场景：适用于远距离、低功耗的广域物联网部署，如农业环境监测、智慧城市节点管理。

LoRa 终端节点方案

组合：主板 + LoRa 模块扩展板

场景：物流追踪、资产定位、野外传感器数据回传等移动终端场景。

LTE 蜂窝网络方案

组合：主板 + LTE 通讯扩展板

场景：工业设备远程监控、偏远地区数据传输、车载移动终端等。

LoRa 网关配置说明

网关项目参考：LilyGO-ETH-Gateway
参考视频：TTN & LilyGO LoRa Gateway

配置方法一（Wi-Fi AP 模式）：

1. 手机连接 ESP32S3 产生的热点，名称：LilyGo-Gateway，密码：12345678
2. 在浏览器中输入 192.168.4.1 打开网关配置页面
3. 根据标题填写对应栏目，完成后点击 Apply
4. 点击重启按钮，网关将按填写参数运行

配置方法二（以太网模式）：

1. 通过网线接入以太网接口
2. 打开串口监视器，获取连接 IP 地址，在同一局域网的浏览器中输入该 IP
3. 根据标题填写对应栏目，完成后点击 Apply
4. 点击重启按钮

主要配置参数：

参数	说明
Next time Boot	重启后的运行模式：Soft AP / Station / Ethernet
Frequency Plan	LoRa 频率计划：CN470 / EU868 / US915
Radio 1/2 Center Frequency	射频中心频率（CN470: 470600000, EU868: 867500000, US915: 915600000）
Wi-Fi SSID / Password	无线网络名称和密码（Ethernet Mode 可不填）
NS Host	LoRa 网关服务器域名或 IP
NS Port	服务器端口（TTN 默认 1700）
Gateway ID	8字节十六进制网关ID，不可重复

频率计划参考：The Things Network Regional Parameters

常见问题

版本历史

Version	Update date	Update description
T-ETH-ELite_V1.0	—	初始版本
