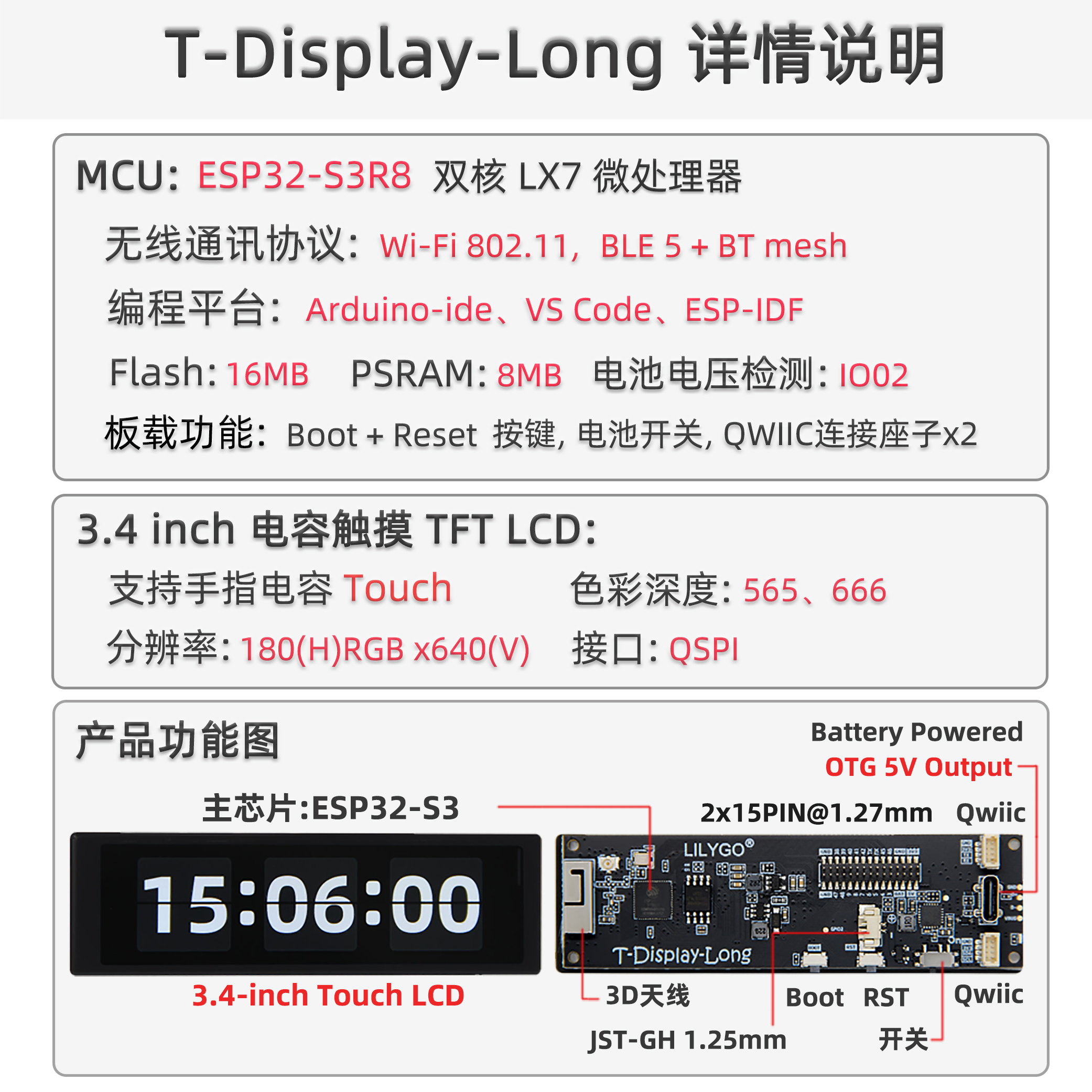

概述

T-Display-S3-Long 是一款基于 ESP32-S3R8 的长条形显示屏开发板，采用 AXS15231B 驱动的 180×640 AMOLED 屏幕，提供独特的纵向显示体验。搭载 16MB Flash 和 8MB OPI PSRAM，支持电容触摸，内置 PMU 电源管理（支持 OTG 输出）和 QWIIC 传感器接口，支持 Wi-Fi 和蓝牙 5.0，适用于智能家居控制面板、工业仪表显示、信息展示终端等场景。

快速开始

示例支持

示例	PlatformIO/Arduino	ESP-IDF	描述
Factory	✓		出厂测试程序
tft	✓		屏幕显示测试
touch	✓		触摸功能测试
QWIIC_Sensor	✓		QWIIC 传感器示例
GFX_AXS15231B_Image	✓		图形图像显示
lvgl_demo	✓		LVGL 图形界面演示

PlatformIO

1. 安装 Visual Studio Code 并安装 "PlatformIO IDE" 扩展，安装后重启。
2. 从 GitHub 下载 T-Display-S3-Long 项目代码，在 VS Code 中打开。
3. 在 platformio.ini 中取消注释选择所需示例，点击 (✔) 编译，连接设备后点击 (→) 烧录。

Arduino

1. 安装 Arduino IDE 和 Arduino ESP32。
2. 将 lib 目录中的所有文件夹复制到 Arduino 库目录（~/Documents/Arduino/libraries）。

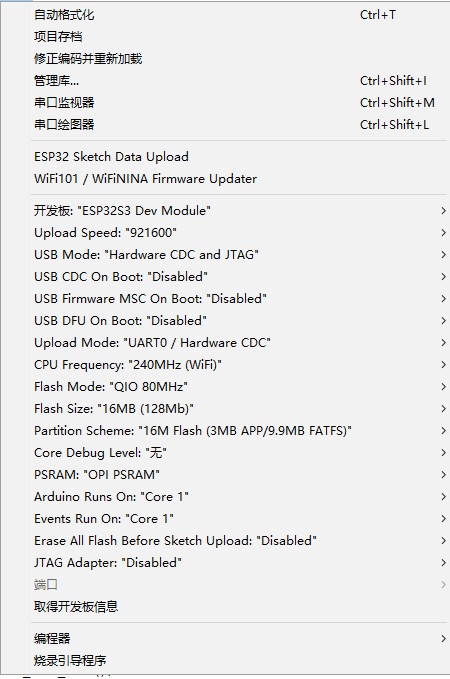

3. 按照下图配置 Arduino IDE 设置：

4. 选择正确的端口，上传程序。

开发平台

1. Platform IO
2. Arduino IDE
3. ESP-IDF

视频

主要特点

• ESP32-S3R8：16MB Flash，8MB OPI PSRAM，Wi-Fi + 蓝牙 5.0
• 180×640 AXS15231B AMOLED，电容触摸（I2C）
• 内置 PMU（支持 OTG 电源输出）
• QWIIC 传感器接口
• 睡眠电流约 1.1mA

产品参数

组件	描述
MCU	ESP32-S3R8 Dual-core LX7
Flash	16MB
PSRAM	8MB (OPI PSRAM)
屏幕	180×640 AXS15231B AMOLED
触摸	电容触摸（I2C）
无线	Wi-Fi 802.11b/g/n + Bluetooth 5.0
USB	1 × USB Type-C
扩展接口	QWIIC 传感器接口
按键	BOOT + RST
功耗	工作：90~350mA，睡眠：1.1mA

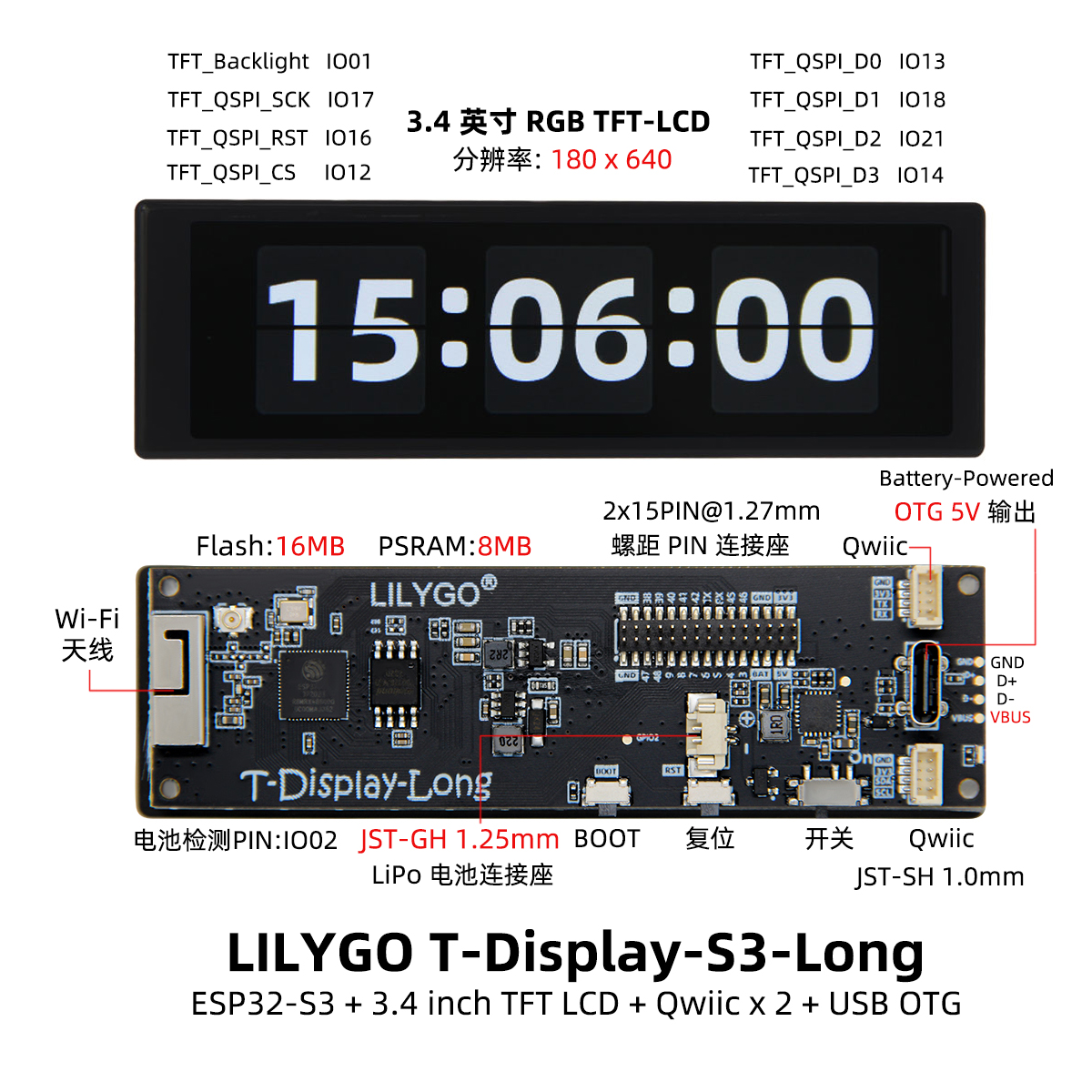

引脚图

引脚映射

#define TFT_QSPI_CS    12
#define TFT_QSPI_SCK   17
#define TFT_QSPI_D0    13
#define TFT_QSPI_D1    18
#define TFT_QSPI_D2    21
#define TFT_QSPI_D3    14
#define TFT_QSPI_RST   16
#define TFT_BL         1

#define PIN_BAT_VOLT   2
#define PIN_BUTTON_1   0
#define PIN_BUTTON_2   21

#define SPI_SD_CS      38
#define SPI_SD_MOSI    39
#define SPI_SD_MISO    41
#define SPI_SD_SCLK    40

#define TOUCH_IICSCL   10
#define TOUCH_IICSDA   15
#define TOUCH_INT      11
#define TOUCH_RES      16

尺寸图

原理图

• T-Display-S3-Long GitHub 仓库

数据手册

• ESP32-S3 Datasheet

软件开发

• T-Display-S3-Long GitHub 仓库

依赖库

• LVGL 8.3.0（注意：不要升级版本，已强制开启软件旋转）
• XPowersLib
• Arduino_GFX
• Adafruit_BusIO
• TFT_eSPI

常见问题

• Q. 开发板无法烧录程序怎么办？
  A. 手动进入下载模式：按住 BOOT 键，同时按下 RST 键，先释放 RST，再释放 BOOT，即可正常上传程序。

• Q. USB 设备频繁断开连接？
  A. 检查 USB 线缆质量，尝试更换其他 USB 端口，确保电源供应稳定。

• Q. OTG 功能如何使用？
  A. 需要软件启用 PMU 的 OTG 功能：PMU.enableOTG() 启用，PMU.disableOTG() 禁用。

• Q. 电池充电指示灯闪烁？
  A. 未连接电池只连接 USB 时状态灯会闪烁，可使用 PMU.disableStatLed() 关闭（同时禁用充电状态指示）。

• Q. 物理开关的作用？
  A. 将物理开关切换到 OFF 会完全断开电池与主板的连接，充电时需切换到 ON。

功耗测试

工作模式	电流	说明
正常工作	90~350mA	Wi-Fi 开启，240MHz
睡眠模式	1.1mA	低功耗待机

版本历史

Version	Update date	Update description
T-Display-S3-Long_V1.0	—	长条形显示屏开发板初始版本
