T-SIM7600X get it now
概述
T-SIM7600X 是一款基于 ESP32-WROVER-B（N4R8：4 MB Flash，8 MB PSRAM）和 SIM7600 系列蜂窝模块的 4G LTE Cat-4 IoT 开发板。所有型号硬件设计完全相同，仅调制解调器芯片不同，从而支持不同地区的频段。配备 Nano SIM 卡槽、TF 卡、18650 电池座和 2 × 16-pin 2.54 mm IO 扩展接口，尺寸 111 × 34 × 19 mm。
型号对比
| 型号 | 调制解调器 | 地区 | LTE-FDD | LTE-TDD | GSM |
|---|---|---|---|---|---|

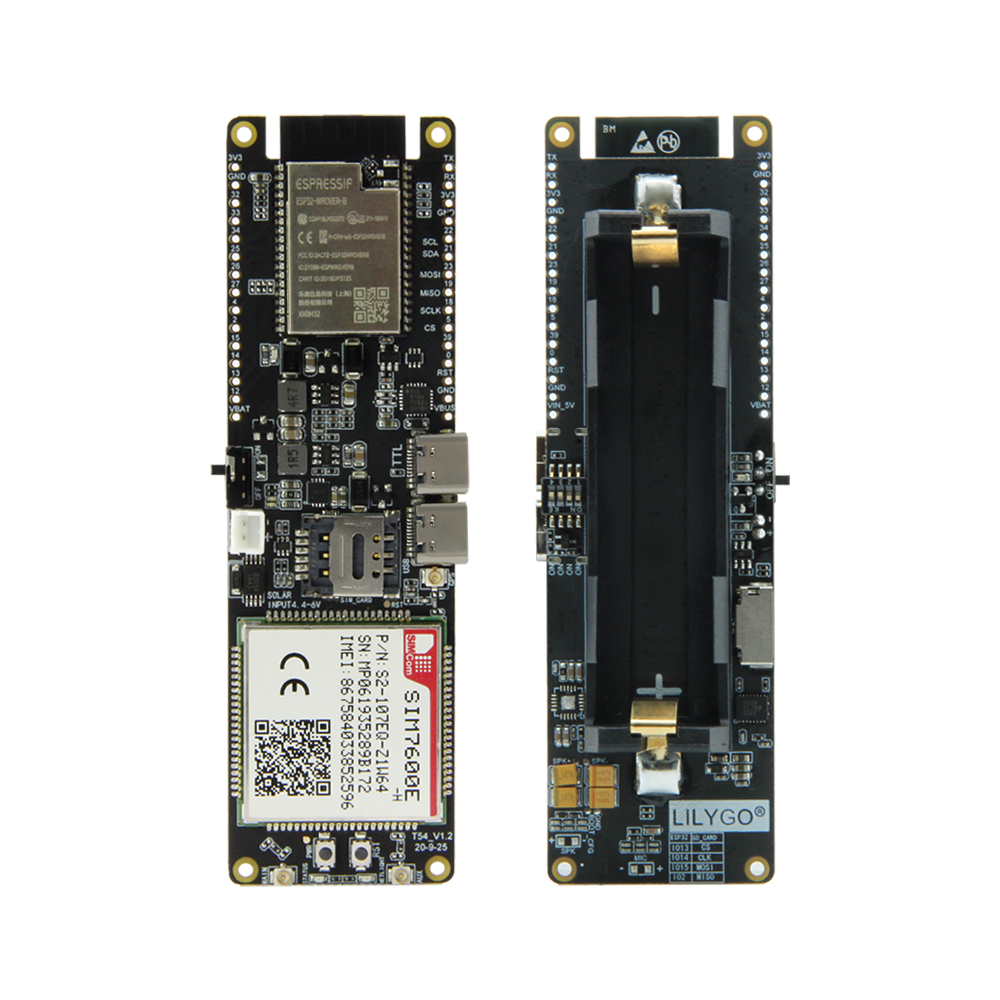

| T-SIM7600E | SIM7600E | 欧洲 / 中东 / 非洲 / 韩国 / 泰国 | B1/B3/B5/B8/B20 | — | 900/1800 MHz |

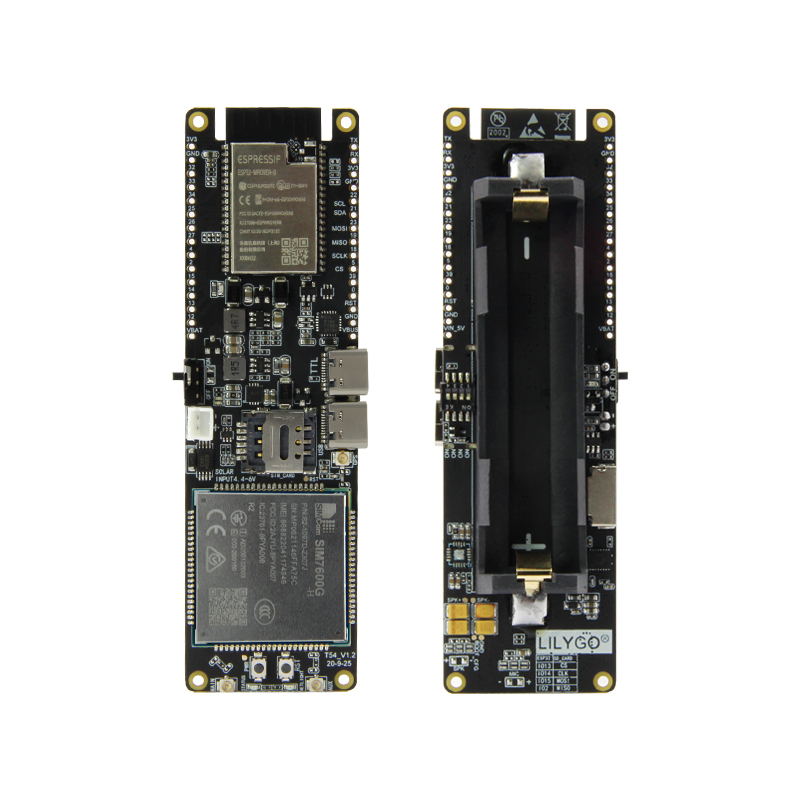

| T-SIM7600G | SIM7600G | 全球 | B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66 | B34/B38/B39/B40/B41 | 850/900/1800/1900 MHz |

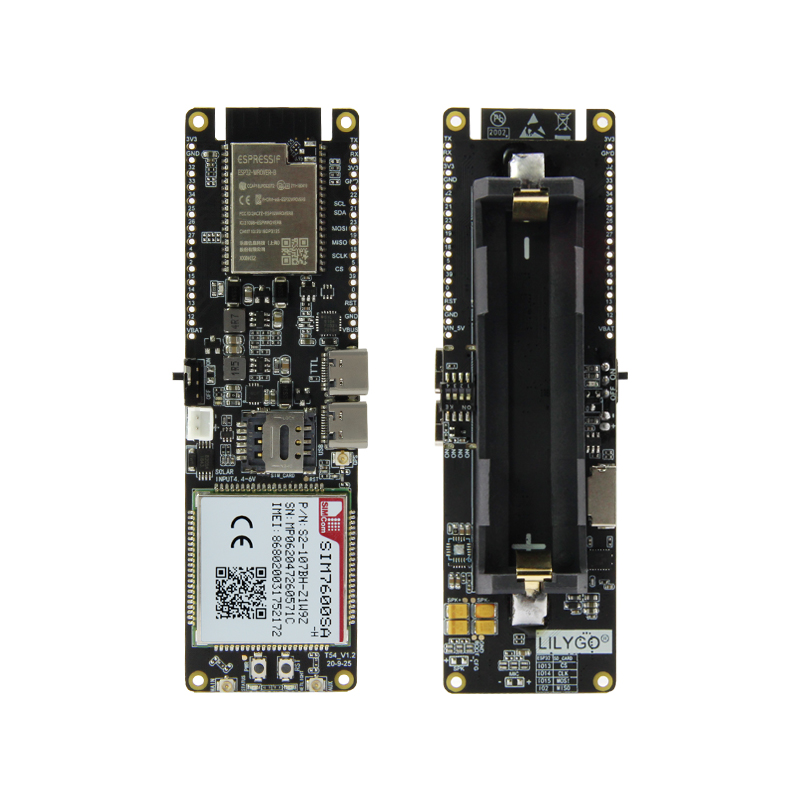

| T-SIM7600SA-H | SIM7600SA-H | 南美 / 澳大利亚 / 新西兰 | B1/B2/B3/B4/B5/B7/B8/B28 | — | 850/900/1800/1900 MHz |
快速开始
示例支持
| 示例 | PlatformIO/Arduino | ESP-IDF | 描述 |
|---|---|---|---|
| LilyGo-Modem-Series | ✓ | LTE、GPS、AT 指令示例 |
PlatformIO
- 安装 Visual Studio Code 和 Python
- 在 VS Code 扩展市场搜索并安装 PlatformIO IDE
- 克隆 LilyGo-Modem-Series 仓库
- 打开
platformio.ini，取消注释default_envs = T-SIM7600X及目标示例的src_dir行 - 点击 ✓ 编译，点击 → 上传
Arduino
- 安装 Arduino IDE
- 添加 ESP32 开发板 URL：
https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json - 在 工具 → 开发板 中配置：
| Arduino IDE 设置 | 值 |
|---|---|
| 开发板 | ESP32 Dev Module |
| 上传速度 | 921600 |
| CPU 频率 | 240 MHz (WiFi/BT) |
| Flash 频率 | 80 MHz |
| Flash 模式 | QIO |
| Flash 大小 | 4MB (32Mb) |
| 分区方案 | Huge APP (3MB No OTA/1MB SPIFFS) |
| PSRAM | Enabled |
| 核心调试级别 | None |
- 在
utilities.h中取消注释#define LILYGO_T_SIM7600X - 点击上传
注意： Arduino IDE 提示库有更新时请勿点击更新，可能导致兼容性问题（如 TinyGSM）。
开发平台
相关视频
主要特性
- ESP32-WROVER-B（N4R8）@ 240 MHz，4 MB Flash，8 MB PSRAM，Wi-Fi + BT 4.2
- SIM7600X LTE Cat-4，最大下行 150 Mbps / 上行 50 Mbps
- 集成多星座 GNSS 定位
- Nano SIM、TF 卡、18650 电池座、2 × 16-pin 2.54 mm 扩展接口
产品参数
| 参数 | 规格 |
|---|---|
| 主控 | ESP32-WROVER-B（N4R8），双核 LX6 @ 240 MHz |
| Flash | 4 MB |
| PSRAM | 8 MB |
| Wi-Fi | 2.4 GHz 802.11 b/g/n |
| 蓝牙 | BT 4.2 |
| 蜂窝 | SIM7600X LTE Cat-4（型号决定） |
| 最大下行速率 | 150 Mbps |
| 最大上行速率 | 50 Mbps |
| 定位 | 多星座 GNSS |
| SIM 卡 | Nano SIM |
| 存储 | TF 卡、18650 电池座 |
| USB | 1 × Type-C |
| 扩展接口 | 2 × 16-pin 2.54 mm IO |
| 安装孔 | 4 × 2 mm |
| 尺寸 | 111 × 34 × 19 mm |
引脚图
| 功能 | GPIO |
|---|---|
| 调制解调器 TX | 27 |
| 调制解调器 RX | 26 |
| 调制解调器 PWRKEY | 4 |
| 调制解调器 RING | 33 |
| 调制解调器 DTR | 32 |
| 调制解调器飞行模式 | 25 |
| 调制解调器状态 | 34 |
| 板载 LED | 12 |
| SD SCK | 14 |
| SD MISO | 2 |
| SD MOSI | 15 |
| SD CS | 13 |
| 电池 ADC | 35 |
| 太阳能 ADC | 36 |
| 默认 SDA | 21 |
| 默认 SCL | 22 |
⚠️ 请勿在 GPIO4、GPIO25、GPIO32、GPIO33 引脚上连接任何导线，这些引脚已保留给调制解调器功能使用。
尺寸图
原理图
数据手册
软件开发
依赖库
常见问题
Q. 无法上传程序。 A. 按住 BOOT 按键后再尝试上传。
Q. T-SIM7600E / G / SA-H 有什么区别？ A. PCB 和固件完全相同，仅调制解调器芯片不同，决定支持的频段和地区。请根据您的部署地区选择对应型号。
Q. T-SIM7600X 是否支持 GPS？ A. 支持 —— SIM7600 集成多星座 GNSS，连接有源 GPS 天线至 GNSS 接口即可使用。
Q. 检测不到 SIM 卡。 A. 请在上电前插入 SIM 卡，热插拔可能导致识别失败。
版本历史
| 版本 | 日期 | 说明 |
|---|---|---|
| V1.0 | — | 初始版本 |
