概述
LILYGO T-TWR REV2.1 是一款基于 ESP32-S3-WROOM-1-N16R8 的对讲机开发板，搭载 16MB Flash 和 8MB PSRAM，内置 SA868 UHF/VHF 对讲机模块（可选 UHF 400~480MHz 或 VHF 134~174MHz 频段），L76K GNSS 多系统定位（GPS/BDS/GLONASS），以及 1.3 英寸 SH1106 OLED 显示屏。搭载 AXP2102 PMU，支持 USB/21700/18650 电池多种供电，内置 WS2812 RGB 状态指示灯，适用于户外通信、便携对讲等应用。
T-TWR 有 UHF（400~480MHz）和 VHF（134~174MHz）两种频段版本，请根据使用场景选择。
快速开始
示例支持
| 示例 | PlatformIO/Arduino | 描述 |
|---|---|---|
| Factory | ✓ | TWR 出厂综合测试 |
| GPS_Basic_Example | ✓ | GPS 基础示例 |
| GPS_Full_Example | ✓ | GPS 完整示例 |
| SA868_ATDebug_Example | ✓ | 射频 AT 调试示例 |
| SA868_ESPSendAudio_Example | ✓ | 射频发送 ESP32 音频信号 |
| U8g2_GraphicsTest_Example | ✓ | OLED U8G2 图形测试 |
| WAV_Player | ✓ | WAV 音频播放 |
PlatformIO
- 安装 Visual Studio Code 并安装 "PlatformIO IDE" 扩展，安装后重启。
- 从 GitHub 下载 T-TWR 项目代码，在 VS Code 中打开。
- 在
platformio.ini中取消注释选择所需示例，点击 (✔) 编译，连接设备后点击 (→) 烧录。
Arduino
- 安装 Arduino IDE 和 Arduino ESP32。
- 将
libraries目录中的所有文件夹复制到 Arduino 库目录（~/Documents/Arduino/libraries）。 - 在"工具"菜单中选择正确的设置，如下表所示。
| Arduino IDE 设置 | 值 |
|---|---|
| Board | ESP32S3 Dev Module |
| Upload Speed | 921600 |
| USB Mode | Hardware CDC and JTAG |
| USB CDC On Boot | Enabled |
| USB Firmware MSC On Boot | Disabled |
| USB DFU On Boot | Disabled |
| CPU Frequency | 240MHz (WiFi) |
| Flash Mode | QIO 80MHz |
| Flash Size | 16MB (128Mb) |
| Core Debug Level | None |
| Partition Scheme | 16M Flash (3MB APP/9.9MB FATFS) |
| PSRAM | OPI PSRAM |
| Arduino Runs On | Core 1 |
| Events Run On | Core 1 |
- 选择正确的端口，上传程序。
开发平台
视频
主要特点
- ESP32-S3-WROOM-1-N16R8：16MB Flash，8MB OPI PSRAM，Wi-Fi + 蓝牙 5.0
- SA868 UHF/VHF 对讲机模块（可选频段）
- L76K GNSS（GPS/BDS/GLONASS，支持 AGNSS 辅助定位）
- 1.3 英寸 SH1106 OLED（128×64，I2C）
- AXP2102 PMU，支持 USB/21700/18650 电池供电
- WS2812 RGB 状态指示灯，旋转编码器支持

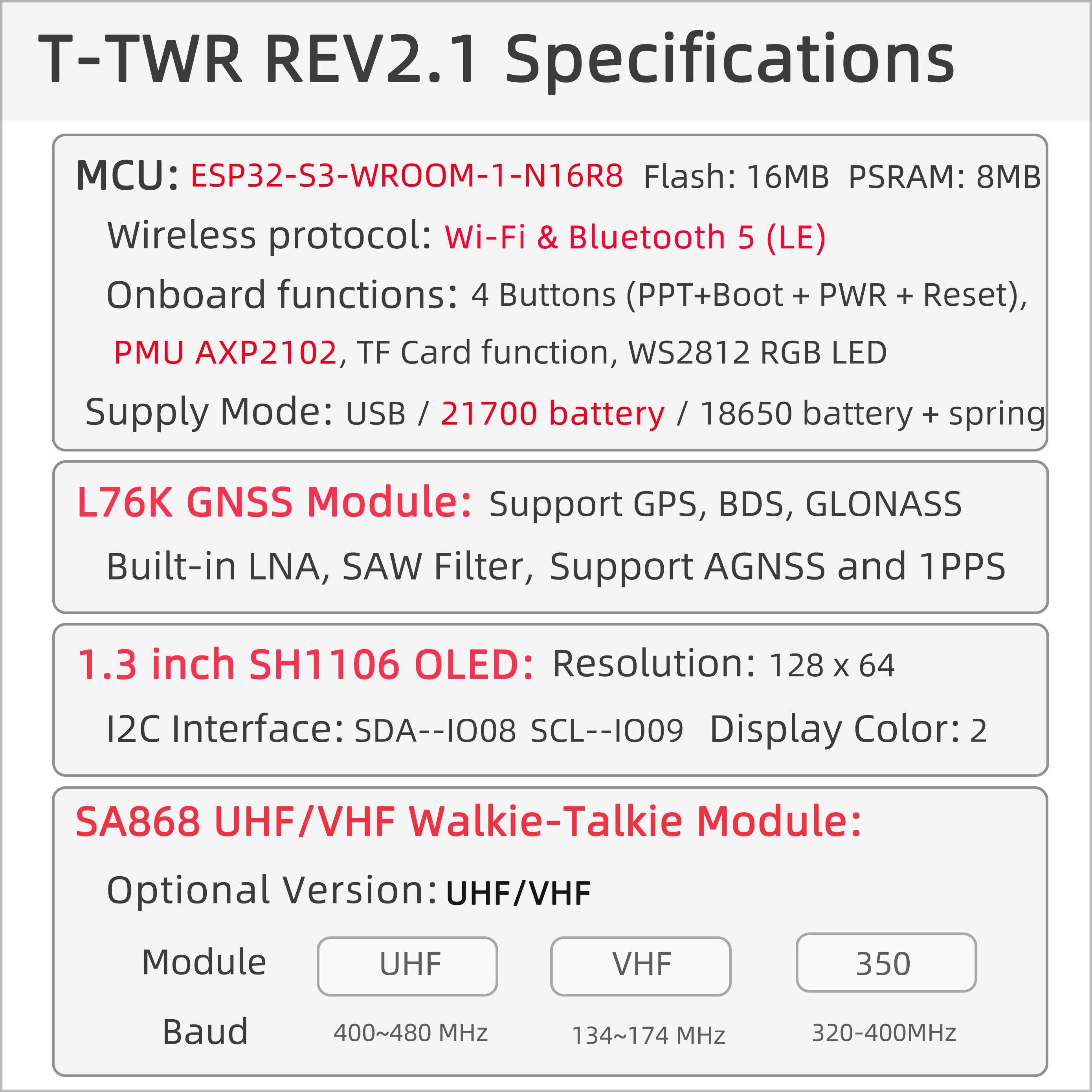

产品参数
| 组件 | 描述 |
|---|---|
| MCU | ESP32-S3-WROOM-1-N16R8 |
| Flash | 16MB |
| PSRAM | 8MB (Octal SPI) |
| 屏幕 | 1.3 英寸 SH1106 OLED (128×64) |
| 对讲机 | SA868（UHF 400~480MHz 或 VHF 134~174MHz） |
| 音频 | RS2257XC6 音频采集模块 |
| GNSS | L76K (GPS/BDS/GLONASS) |
| 电源管理 | AXP2102 PMU |
| 电池 | 21700 / 18650 电池 |
| LED | WS2812 RGB 状态指示灯 |
| 存储 | TF 卡扩展 |
| 无线 | 2.4GHz Wi-Fi + Bluetooth 5.0 (LE) |
| USB | 1 × USB OTG (Type-C) |
| IO 接口 | 2 × 15pin 扩展 IO |
| 扩展接口 | 2 × STEMMA QT/QWIIC (1mm 4-pin) + 天线接口 |
| 按键 | RESET + BOOT + PWR + PTT |
| 电源 | 5V/500mA |
| 安装孔 | 2 × 2mm 定位孔 |
| 尺寸 | 126 × 39 × 29mm（天线约 200mm） |
引脚图
尺寸图
原理图
数据手册
软件开发
依赖库
- U8g2
- TinyGPSPlus
- XPowersLib
- Adafruit_NeoPixel
- Adafruit_BME280_Library
- AceButton
- ESPAsyncWebServer
- AsyncTCP
- ESP8266Audio
- SdFat - Adafruit Fork
- TFT_eSPI
常见问题
Q. 使用时有哪些注意事项？
A. 请注意以下几点：- 胶带式射频天线必须连接好，未连接可能损坏射频模块，PMU 将自动关闭电源输出；
- Rev2.1 版本必须使用电池为射频单元供电，不能仅通过 USB 单独工作（射频电流较大，电池供电可降低噪音）；
- 高功率传输时，确保电池有足够的放电容量，否则 PMU 会自动关闭；
- TWR Rev2.1 内置 NiceRF 固件可升级为 OpenRTX 固件，升级后 NiceRF 固件无法恢复。
Q. Arduino IDE 提示升级库文件，应该升级吗？
A. 建议不升级，不同版本的库文件可能不兼容。Q. UHF 和 VHF 版本有什么区别？
A. UHF 版本频段为 400~480MHz，VHF 版本为 134~174MHz，请根据所在地区的法规和使用环境选择。Q. 板子一直烧录失败？
A. 请按住 "BOOT" 按键重新下载程序。
版本历史
| Version | Update date | Update description |
|---|---|---|
| T-TWR REV2.1 | — | 当前版本 |
