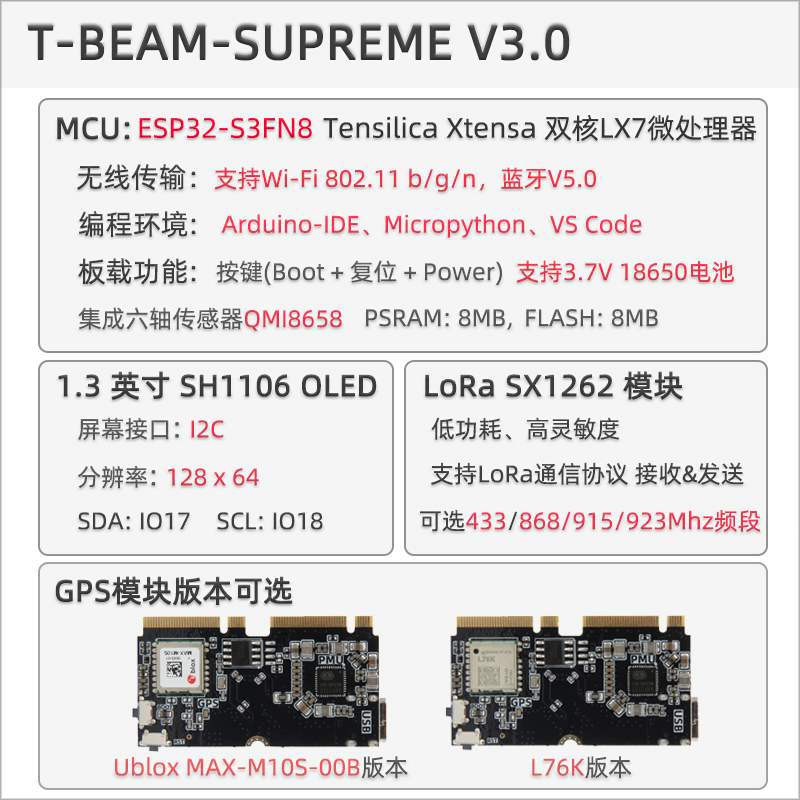

概述

T-BEAM-SUPREME V3.0 是一款高性能多功能的物联网开发板，基于 ESP32-S3FN8 双核处理器设计，支持 Wi-Fi 802.11 b/g/n 和蓝牙 5.0，提供灵活的无线连接能力。开发板兼容 Arduino-IDE、MicroPython 和 VS Code 编程环境，搭载 8MB PSRAM 和 8MB Flash 存储，并集成六轴传感器（QMI8658）、温湿度气压传感器（BME280）、3.7V 18650 电池供电接口及多功能按键（Boot/复位/电源）。

其配备 1.3 英寸 SH1106 OLED 屏幕（128×64 分辨率，I2C 接口），支持 LoRa SX1262 模块（覆盖 433/868/915/923MHz 频段），可实现远距离低功耗通信。此外，用户可灵活选择 Ublox MAX-M10S 或 L76K GPS 模块版本，满足精准定位需求，适用于智能硬件、环境监测及物联网节点开发等场景。

快速开始

示例支持

示例	PlatformIO/Arduino	描述
LoRaSender	✓	LoRa 发送示例
LoRaReceiver	✓	LoRa 接收示例
RadioLib Examples	✓	支持 SX1262/SX1280
GPS TinyGPS	✓	GPS 定位示例
GPS UBlox	✓	UBlox GPS 示例
BME280 Sensor	✓	温湿度气压传感器
QMI8658 IMU	✓	六轴传感器
OLED Display	✓	OLED 显示示例
PMU AXP2101	✓	电源管理示例
Factory Test	✓	出厂测试

PlatformIO

安装 Visual Studio Code 和 Python。
在 VS Code 扩展中搜索并安装 PlatformIO 插件，安装完成后重启。
打开 文件 -> 打开文件夹 -> 选择 LilyGo-LoRa-Series 目录，等待依赖库安装。
打开 platformio.ini，在 default_envs 下选择开发板名称并取消注释。
取消一行 src_dir = xxxx 的注释，点击 (✔) 编译，连接设备后点击 (→) 烧录。

Arduino

安装 Arduino IDE 和 Arduino ESP32。
将 lib 目录中的所有文件夹复制到 Arduino 库目录（~/Documents/Arduino/libraries）。
在"工具"菜单中选择正确的设置，如下表所示。

Arduino IDE 设置	值
Board	ESP32S3 Dev Module
Upload Speed	921600
USB Mode	CDC and JTAG
USB CDC On Boot	Enabled
USB Firmware MSC On Boot	Disabled
USB DFU On Boot	Disabled
CPU Frequency	240MHz (WiFi)
Flash Mode	QIO 80MHz
Flash Size	8MB (64Mb)
Core Debug Level	None
Partition Scheme	8M Flash (3MB APP/1.5MB SPIFFS)
PSRAM	QSPI PSRAM
Arduino Runs On	Core 1
Events Run On	Core 1
Upload Mode	UART0/Hardware CDC

在 utilities.h 中取消对应型号的注释，上传程序。

开发平台

视频

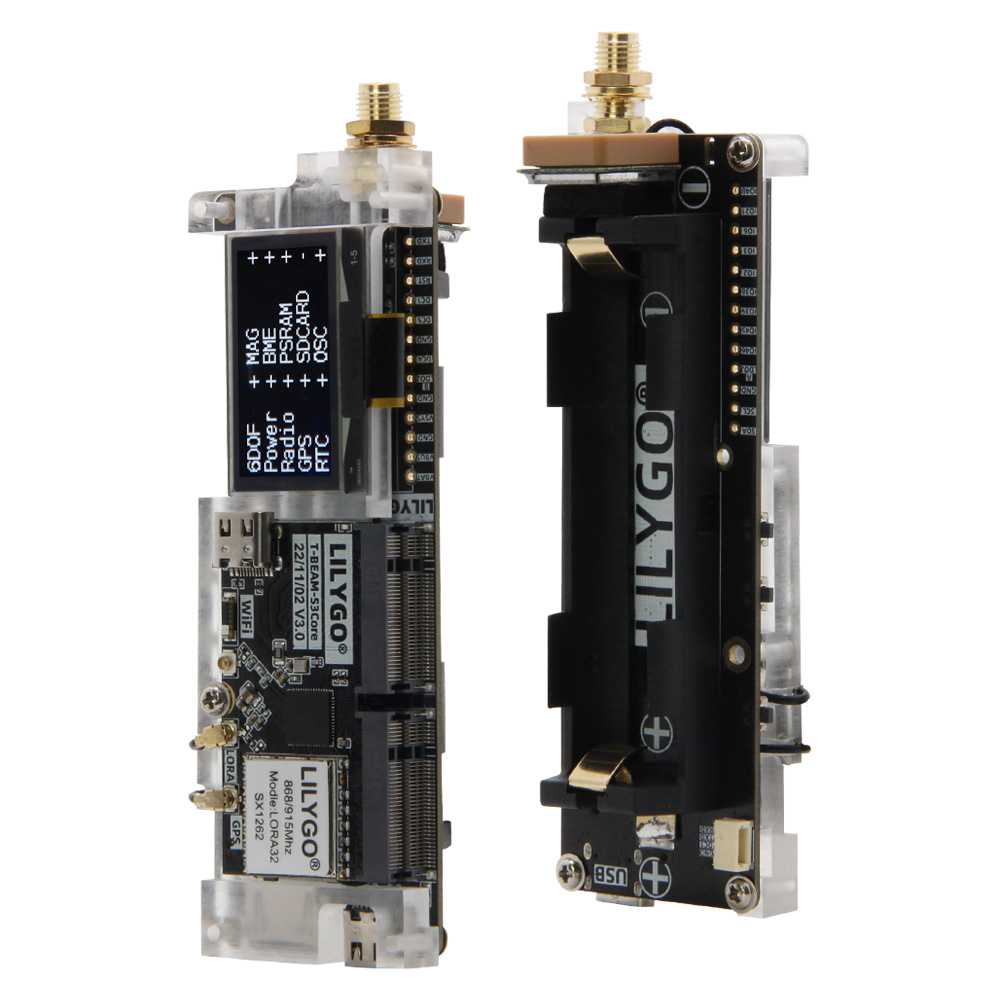

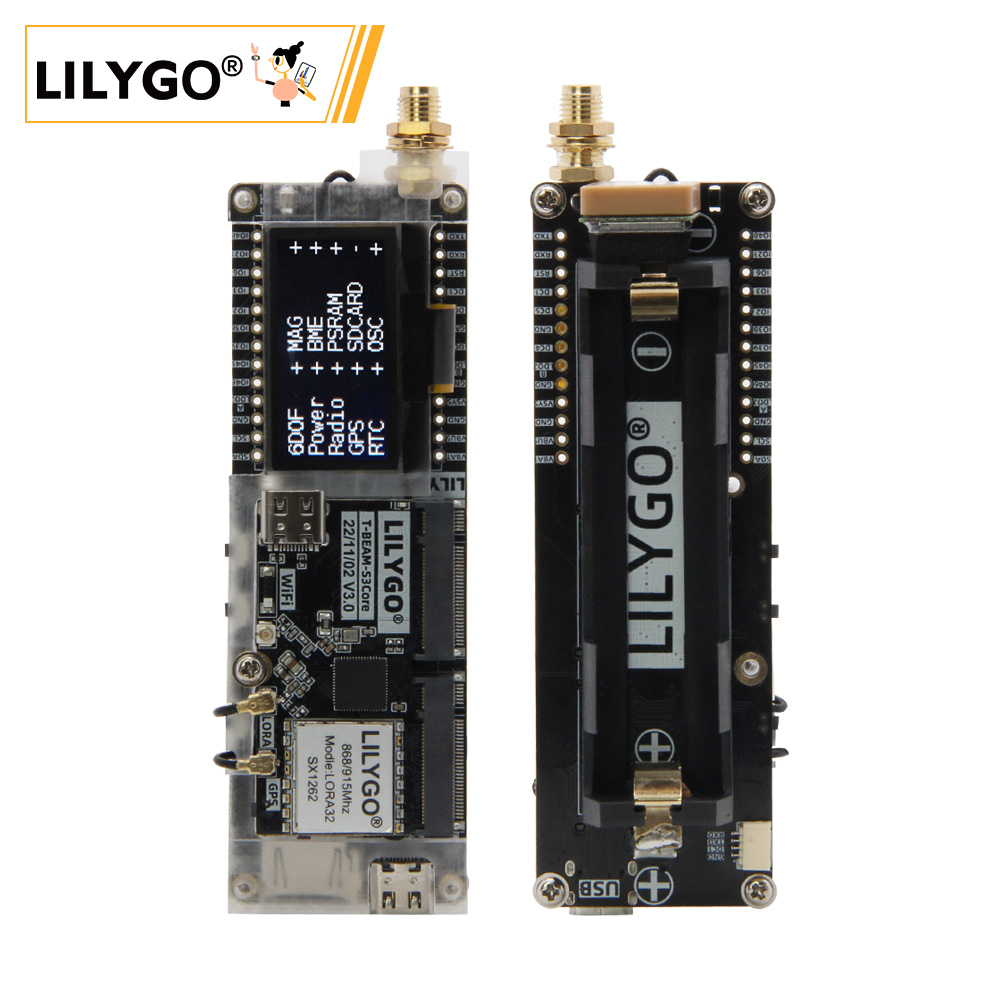

主要特点

ESP32-S3FN8：8 MB Flash，8 MB PSRAM，Wi-Fi + 蓝牙 5.0
SX1262 LoRa（433/868/915/923MHz，可选 SX1280 2.4GHz）

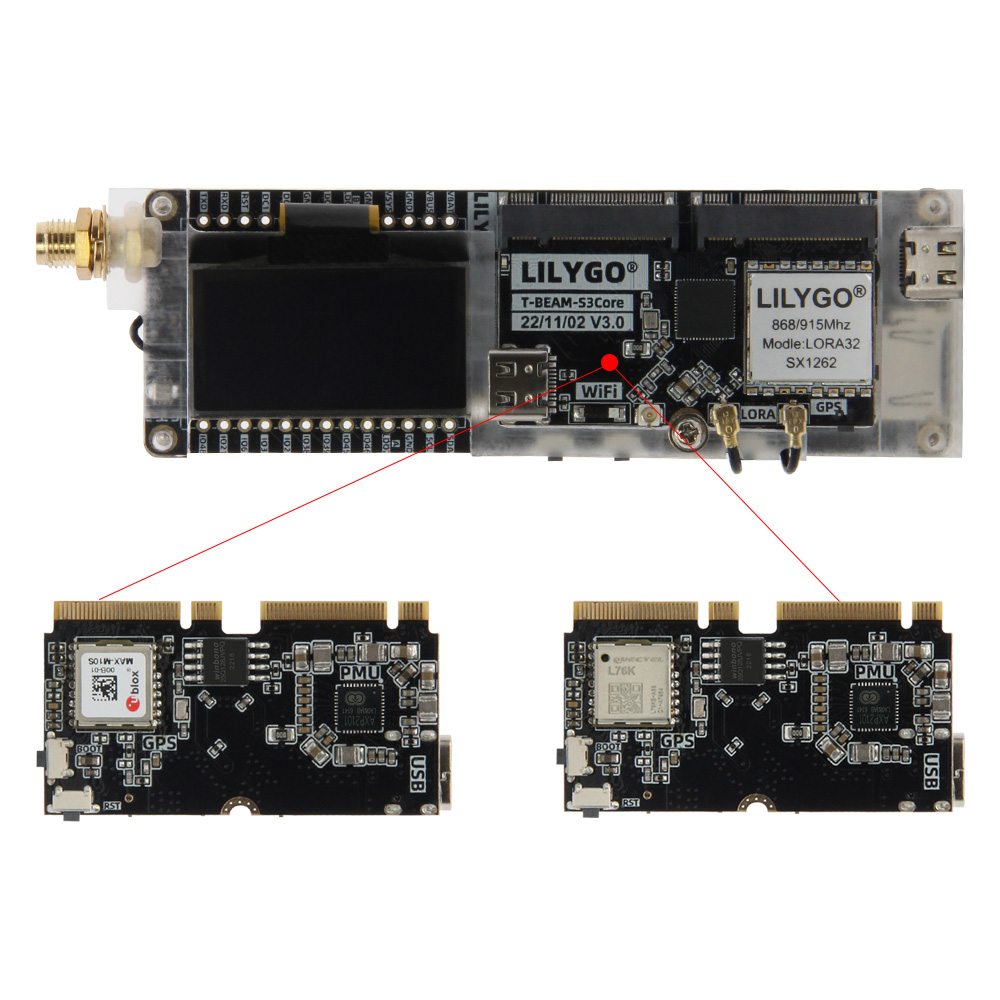

GPS：MAX-M10S（U-blox，可选）或 L76K
1.3 英寸 SH1106 OLED（128×64，I2C）
QMI8658 六轴传感器 + BME280 温湿度气压传感器 + QMC6310 磁力计
AXP2101 电源管理，支持 3.7V 18650 电池 + USB-C 供电
PCF85063ATL RTC，TF 卡槽，QWIIC 接口

产品参数

组件	描述
MCU	ESP32-S3FN8 Dual-core LX7
Flash	8MB
PSRAM	8MB
屏幕	1.3 英寸 SH1106 OLED (128×64)
LoRa	SX1262 (433/868/915/923MHz) / 可选 SX1280 (2.4GHz)
GPS	MAX-M10S (U-blox) 或 L76K
RTC	PCF85063ATL (I²C)
传感器	QMI8658 (六轴) + BME280 (温湿度气压)
电源管理	AXP2101
存储	TF 卡
无线	2.4 GHz Wi-Fi + Bluetooth 5.0
USB	1 × TYPE-C (USB + OTG)
扩展接口	Wi-Fi 天线 + LoRa 天线 + GPS 天线 + QWIIC
IO 接口	2.54mm 2×13 扩展 IO 接口
按键	RESET + BOOT + Power
电池	支持 3.7V 18650 电池
尺寸	114 × 33 × 28mm

I2C 设备地址

设备	7-Bit 地址	总线
OLED 屏幕 (SH1106)	0x3C	共享
RTC (PCF8563)	0x51	共享
磁力计 (QMC6310)	0x1C	共享
温湿度气压 (BME280)	0x77	共享
电源管理 (AXP2101)	0x34	独立

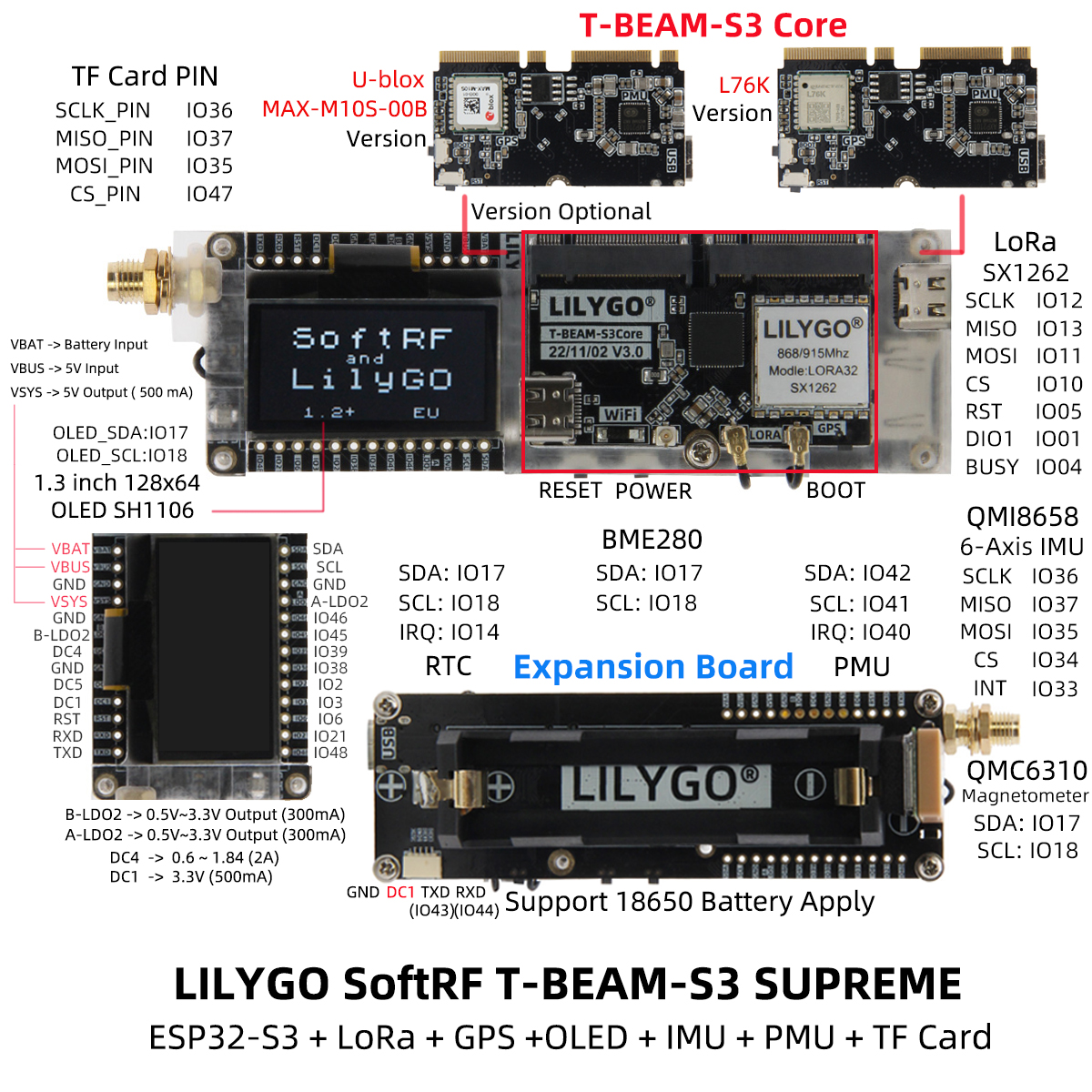

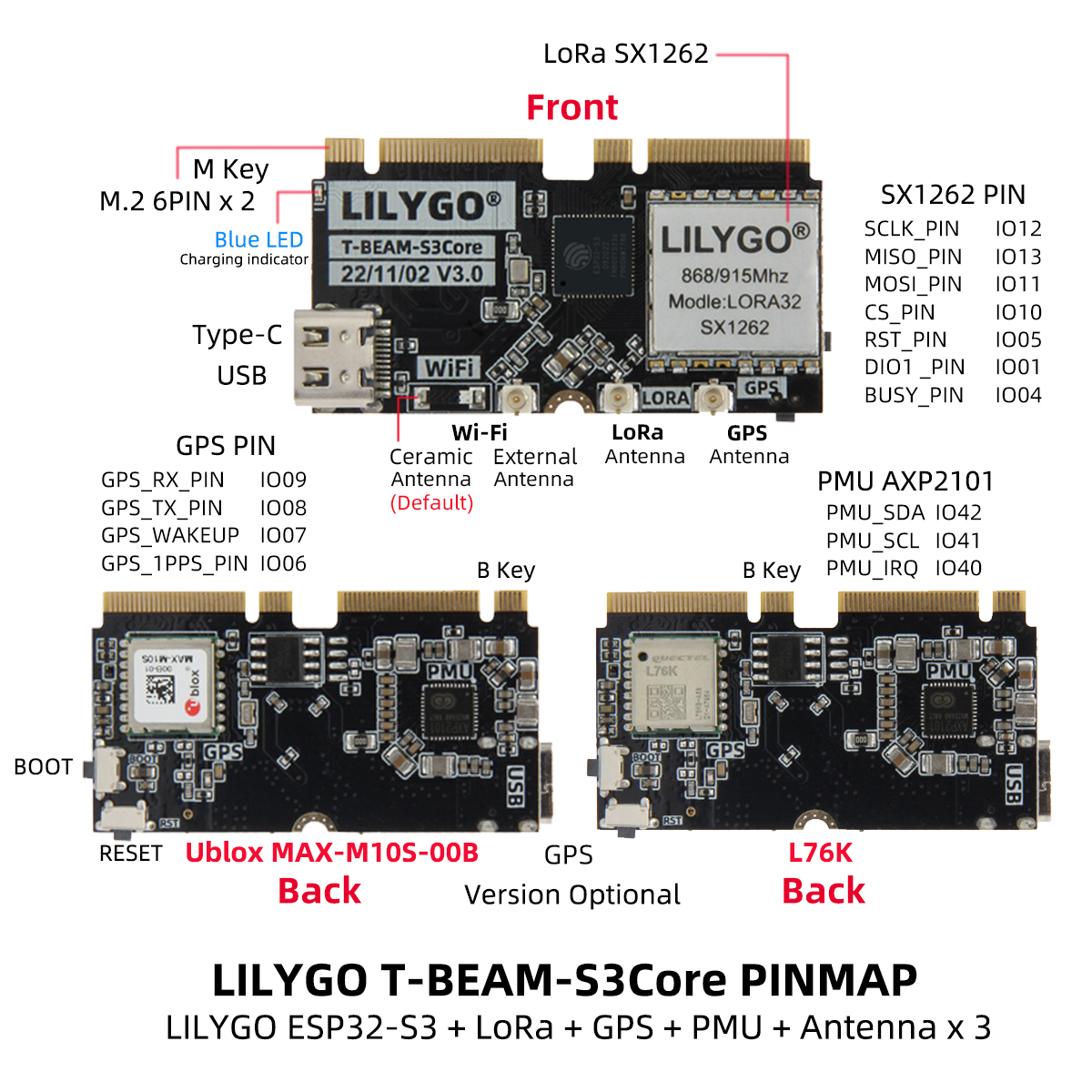

引脚图

引脚映射

名称	GPIO	可用
Uart1 TX	43（外部 QWIIC 接口）	✅
Uart1 RX	44（外部 QWIIC 接口）	✅
SDA	17	❌
SCL	18	❌
RTC INT	14	❌
IMU INT	33	❌
IMU CS	34	❌
SPI MOSI	35	❌
SPI MISO	37	❌
SPI SCK	36	❌
SD CS	47	❌
GNSS TX	8	❌
GNSS RX	9	❌
GNSS PPS	6	❌
GNSS Wake	7	❌
LoRa SCK	12	❌
LoRa MISO	13	❌
LoRa MOSI	11	❌
LoRa RST	5	❌
LoRa DIO1	1	❌
LoRa BUSY	4	❌
LoRa CS	10	❌
BOOT 按键	0	❌
PMU IRQ	40	❌
PMU SDA	42	❌
PMU SCL	41	❌

注意：LoRa 有独立 SPI 总线，其他外设共享主 SPI 总线。GPS 热启动备用电源由 18650 电池提供。

尺寸图

原理图

T-Beam Supreme 原理图

数据手册

软件开发

LilyGo-LoRa-Series GitHub 仓库

依赖库

常见问题

Q. 如何选择 GPS 模块版本？
A. MAX-M10S 精度更高功耗更低，L76K 成本更有优势。根据定位精度和预算需求选择。
Q. LoRa 通信距离不理想怎么办？
A. 检查天线连接，确保在开阔环境使用，调整 LoRa 参数（扩频因子、带宽等）。
Q. 电池供电时间短？
A. 启用深度睡眠模式，关闭不必要的传感器和外设，选择低功耗运行模式。
Q. 设备无法烧录程序？
A. 确保 USB CDC On Boot 已启用，按住 BOOT 按键再点击 RESET 进入下载模式。

版本历史

Version	Update date	Update description
T-Beam-SUPREME_V3.0	—	初始版本
