LILYGO T-LoRa C6 get it now

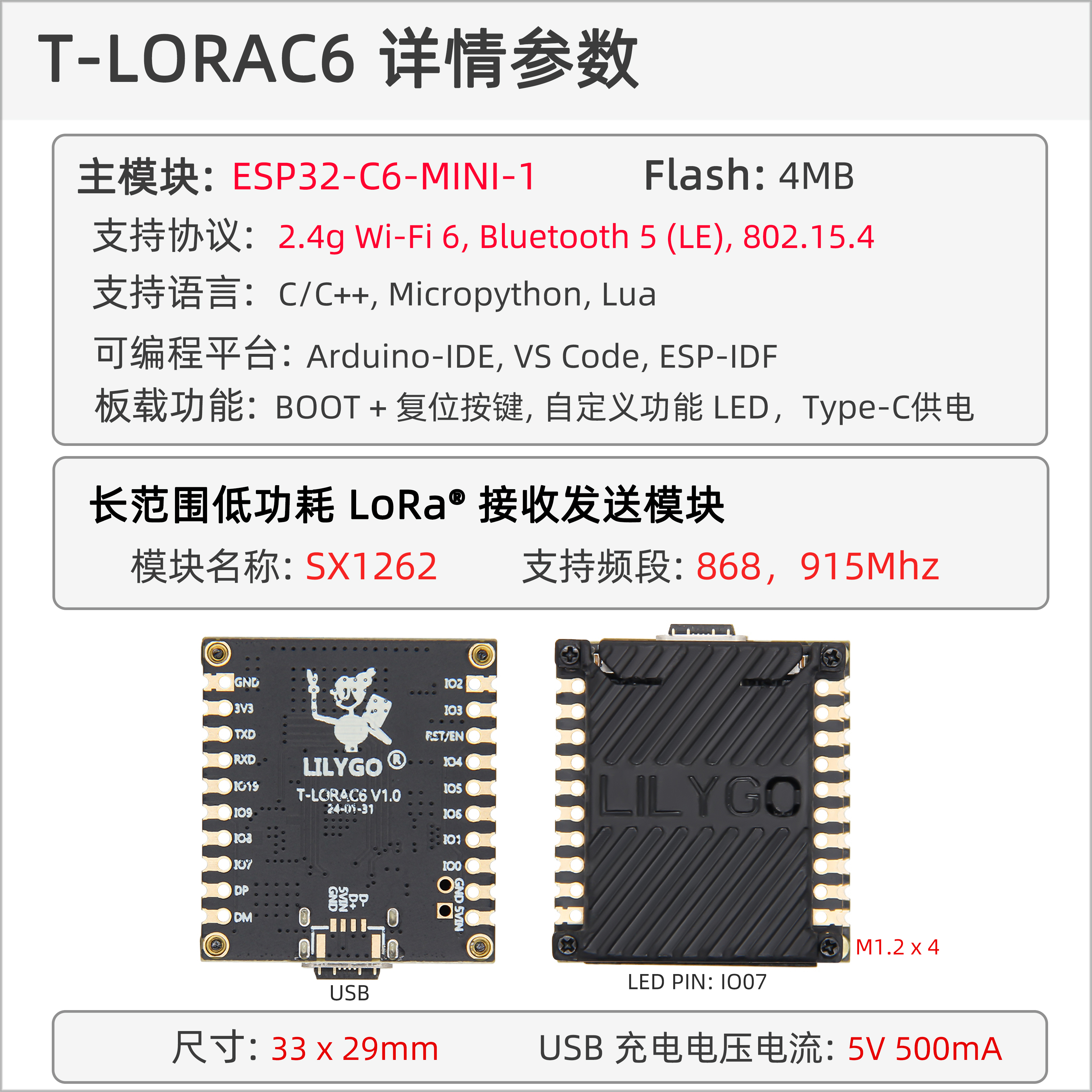

概述
LILYGO T-LoRa C6 是一款基于 ESP32-C6-MINI-1 模组的紧凑型物联网开发板，集成 2.4GHz Wi-Fi 6、蓝牙 5（LE）及 LoRa 远距离通信（SX1262 模块，支持 868/915MHz 频段），兼具高性能与低功耗特性。板载 4MB Flash，支持 C/C++、MicroPython、Lua 多语言开发，适配 Arduino IDE、VS Code 和 ESP-IDF 等主流平台。其小巧尺寸（33×29mm）与多协议融合能力（Wi-Fi/蓝牙/LoRa）使其适用于智能家居控制、工业传感器网络、远程环境监测等场景。
快速开始
示例支持
| 示例 | PlatformIO/Arduino | ESP-IDF | 描述 |
|---|---|---|---|
| LoRa_Communication | ✓ | LoRa 通信示例 | |
| WiFi6_Connection | ✓ | Wi-Fi 6 连接示例 | |
| Bluetooth_LE | ✓ | 蓝牙低功耗示例 | |
| Multi_Protocol | ✓ | 多协议通信示例 | |
| Sensor_Node | ✓ | 传感器节点示例 |
PlatformIO
- 安装 Visual Studio Code 并安装 "PlatformIO IDE" 扩展，安装后重启。
- 从 GitHub 下载 LilyGo-LoRa-Series 项目代码，在 VS Code 中打开。
- 在
platformio.ini中取消注释选择所需示例，点击 (✔) 编译，连接设备后点击 (→) 烧录。
Arduino
- 安装 Arduino IDE 和 Arduino ESP32。
- 将
lib目录中的所有文件夹复制到 Arduino 库目录（~/Documents/Arduino/libraries）。 - 在"工具"菜单中选择正确的设置，如下表所示。
| Arduino IDE 设置 | 值 |
|---|---|
| Board | ESP32C6 Dev Module |
| Upload Speed | 921600 |
| USB CDC On Boot | Enabled |
| CPU Frequency | 160MHz (WiFi) |
| Flash Mode | DIO |
| Flash Size | 4MB (32Mb) |
| Core Debug Level | None |
| Partition Scheme | Default 4M Flash with spiffs (1.2MB APP/1.5MB SPIFFS) |
| Arduino Runs On | Core 1 |
- 在
utilities.h中取消对应型号（T3_C6）的注释。 - 选择正确的端口，上传程序。
开发平台
视频
主要特点
- ESP32-C6-MINI-1：4 MB Flash（Quad-SPI），160MHz
- Wi-Fi 6（2.4GHz）+ 蓝牙 5.0（LE）+ 802.15.4
- SX1262 LoRa（868/915MHz）
- USB Type-C 供电，BOOT + RESET 按键
- 4 × M1.2 定位孔，尺寸 33×29mm
产品参数
| 组件 | 描述 |
|---|---|
| MCU | ESP32-C6-MINI-1 |
| Flash | 4MB (Quad-SPI) |
| LoRa | SX1262 (868/915MHz) |
| 无线 | 2.4GHz Wi-Fi 6 + Bluetooth 5.0 + 802.15.4 |
| USB | 1 × USB Type-C |
| 扩展接口 | 2 × 10-PIN GPIO |
| 按键 | RESET + BOOT |
| 电源输入 | 5V/500mA |
| 安装孔 | 4 × M1.2 定位孔 |
| 尺寸 | 33 × 29 × 6mm |
引脚图
引脚映射
| 名称 | GPIO | 可用 |
|---|---|---|
| LoRa (SX1262) SCK | 6 | ❌ |
| LoRa (SX1262) MISO | 1 | ❌ |
| LoRa (SX1262) MOSI | 0 | ❌ |
| LoRa (SX1262) RESET | 21 | ❌ |
| LoRa (SX1262) DIO0 | 23 | ❌ |
| LoRa (SX1262) BUSY | 22 | ❌ |
| LoRa (SX1262) CS | 18 | ❌ |
| 板载 LED | 7 | ❌ |
尺寸图
原理图
数据手册
软件开发
依赖库
常见问题
Q. ESP32-C6 相比 ESP32-S3 有什么优势？
A. ESP32-C6 支持 Wi-Fi 6，具有更好的能效比和网络性能，同时保持低成本。Q. LoRa 模块的通信距离是多少？
A. 在理想条件下，SX1262 LoRa 模块的通信距离可达数公里，具体取决于环境因素和天线配置。Q. 为什么我的板子烧录失败？
A. 请按住 "BOOT" 按键同时按 "RST" 按键，然后释放 "RST" 按键进入下载模式后重新烧录。Q. Wi-Fi 6 和蓝牙可以同时工作吗？
A. 是的，ESP32-C6 支持 Wi-Fi 和蓝牙共存工作模式。
版本历史
| Version | Update date | Update description |
|---|---|---|
| T-LoRa-C6_V1.0 | 2024-03-15 | 初始硬件版本 |
| T-LoRa-C6_V1.1 | 2024-06-20 | 软件优化更新 |
