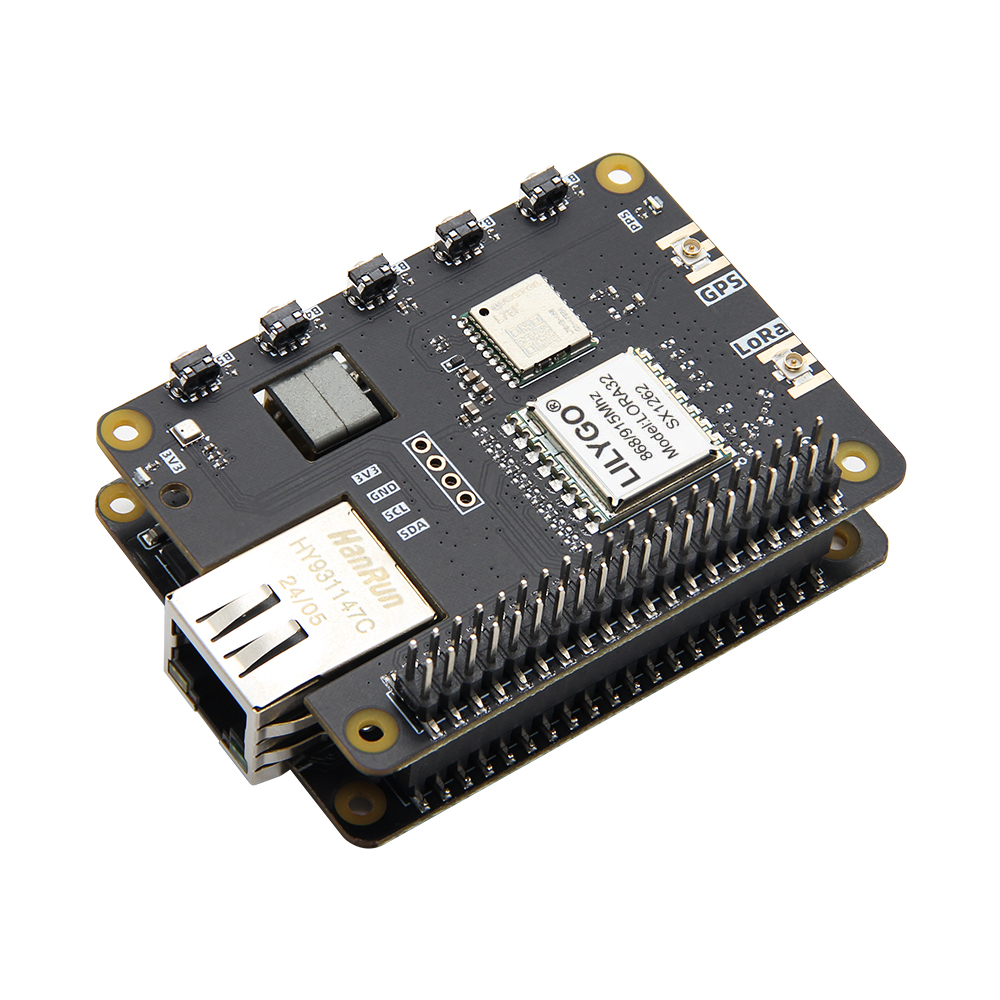

概述
LILYGO T-ETH LoRa Shield 是一款专为 T-ETH-Elite 主板设计的扩展模块，集成多频段 LoRa 通信（支持 T-LR1121、SX1262/SX1276/SX1280 等模块，覆盖 2.4GHz 及 830-945MHz 频段）与 L76K 高精度 GPS 定位，适用于远距离物联网通信与位置追踪。提供 40-PIN GPIO（兼容树莓派布局）、SPI 接口及控制引脚，支持快速部署 LoRa 终端节点，广泛应用于物流追踪、资产定位、野外传感器数据回传等场景。
适用组合： T-ETH-Elite 主板 + T-ETH-LoRa 扩展板
快速开始
示例支持
更多示例代码请参考 GitHub 仓库。
开发平台
视频
主要特点
- 多频段 LoRa：支持 SX1276/SX1262/SX1280/T-LR1121，覆盖 2.4GHz 及 830-945MHz
- L76K GPS 模块，高精度定位
- 40-PIN GPIO 扩展（兼容树莓派）
- SPI 接口（MISO/MOSI/SCLK/CS）及 RST/IRQ/BUSY 控制引脚
- 4 × M2.5 安装孔
产品参数
| 组件 | 描述 |
|---|---|
| LoRa | SX1276/SX1262/SX1280/T-LR1121 |
| 频段 | 2.4GHz 及 830-945MHz |
| GPS | L76K |
| 接口 | SPI + 40-PIN GPIO（兼容树莓派） |
| 安装孔 | 4 × M2.5 |
引脚图
尺寸图
原理图
数据手册
软件开发
依赖库
常见问题
- Q. T-ETH LoRa Shield 必须配合 T-ETH-Elite 使用吗？
A. 是的，该扩展板专为 T-ETH-Elite 主板设计，需要与主板组合使用。
版本历史
| Version | Update date | Update description |
|---|---|---|
| T-ETH-ELite-LoRa-Shield_V1.0 | — | 初始版本 |
