LILYGO T-PCIE SIM7600E

概述

T-PCIE SIM7600E 是一款基于 SIM7600E 芯片的 mini PCIe 规格 LTE 调制解调器模块，设计用于插入 T-PCIE 主板的 mPCIe 插槽。支持 LTE-FDD/LTE-TDD、HSPA+、GSM/GPRS/EDGE 多模无线通信，最大下行速率 10 Mbps，最大上行速率 5 Mbps。集成多星座 GNSS 定位、内置 TCP/IP/HTTP/HTTPS/FTP 协议栈，AT 命令与 SIM7600 系列兼容。

主板硬件细节（拨码开关、引脚映射、电气参数、按键、LED、天线）请参阅 T-PCIE 主板页面。

快速开始

示例支持

示例	PlatformIO/Arduino	ESP-IDF	描述
LilyGo-Modem-Series	✓		AT 指令、MQTT、HTTP 示例

开发平台

主要特点

SIM7600E LTE Cat-4 调制解调器，mini PCIe 接口
LTE-FDD B1/B3/B5/B8/B20，GSM 900/1800 MHz
最大下行 10 Mbps / 上行 5 Mbps
集成多星座 GNSS 定位
内置 TCP/IP、HTTP/HTTPS、FTP/FTPS 协议栈
USB 2.0 接口，支持 Windows/Linux/Android 驱动
AT 命令与 SIM7600 系列兼容

调制解调器参数

参数	规格
模块型号	SIM7600E
封装规格	mini PCIe
标准	LTE Cat-4
LTE-FDD 频段	B1/B3/B5/B8/B20
GSM 频段	900 / 1800 MHz
最大下行速率	10 Mbps
最大上行速率	5 Mbps
定位	多星座 GNSS
接口	UART、USB 2.0、GPIO
AT 命令	兼容 SIM7600 系列
SIM 卡	Nano SIM（通过主板卡槽）

频段覆盖： SIM7600E 覆盖欧洲、中东、非洲、韩国及泰国。其他地区请参考下方模块差异表或查阅规格书。

模块差异

型号	GPS	语音通话	短信	频段
SIM7600E	✅	✅	✅	LTE-FDD: B1/B3/B5/B8/B20；GSM: 900/1800 MHz

语音通话功能需要板载音频解码芯片。发送 AT+SIMCOMATI 可确认模块硬件版本。SIM7600 系列仅当 PCB 上音频解码区域（红色标注区）有芯片时才支持语音通话，若该区域为空则不支持。

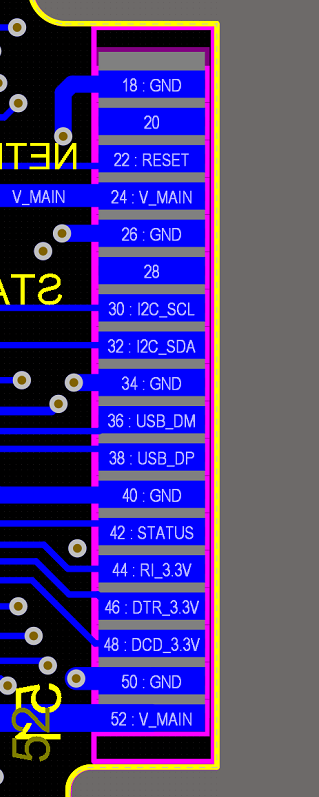

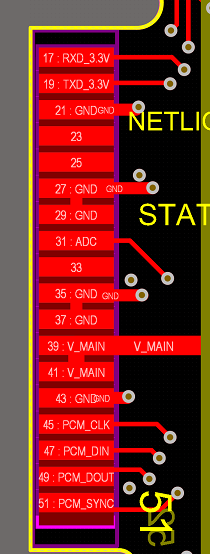

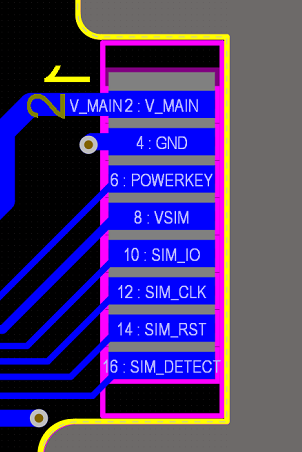

引脚图

尺寸图

原理图

T-PCIE V1.2 原理图

数据手册

软件开发

LilyGo-Modem-Series GitHub 仓库

依赖库

常见问题

Q. SIM7600E 支持哪些地区的网络？ A. 覆盖欧洲、中东、非洲、韩国及泰国（LTE-FDD B1/B3/B5/B8/B20，GSM 900/1800 MHz）。
Q. SIM7600E 支持语音通话吗？ A. 仅限带有板载音频解码芯片的版本。发送 AT+SIMCOMATI 确认版本；若音频区域为空则不支持语音通话。
Q. 支持哪些 GPS 天线？ A. 使用 3.3 V 有源 GPS 天线（IPEX 一代接口），支持 2.5–5.5 V 供电的有源天线均可兼容。
Q. 主板相关问题（上传失败、SIM 卡检测、电源切换等）。 A. 请参阅 T-PCIE 主板常见问题。

版本历史

版本	日期	说明
T-PCIE V1.2	—	当前版本
