概述
T-ETH-Lite 是一款多功能嵌入式开发板，搭载 ESP32 主控芯片，深度融合以太网通信、本地存储与供电扩展能力。硬件层面配备 16MB Flash 与 8MB PSRAM，内置 RTL8201 以太网模块，同时预留 PoE 供电扩展接口，简化设备部署的供电需求。开发板整合了丰富的 GPIO 资源，支持多路 ADC 信号采集及电容触控功能，并集成 TF 卡扩展槽，广泛应用于智能控制、远程监测及自动化系统中。
注意：T-ETH-Lite 为 ESP32 版本，ESP32-S3 版本请切换到 T-ETH-Lite S3 页面。
快速开始
示例支持
更多示例代码请参考 GitHub 仓库。
Arduino
- 安装Arduino，根据你的系统类型选择安装。
- 打开右上角"工具"菜单栏->选择"开发板"->"开发板管理器"，搜索"esp32"，下载作者名为"Espressif Systems"的开发板文件。
- 在"工具"菜单中选择正确的设置，如下表所示。
| Arduino IDE 设置 | 值 |
|---|---|
| Board | ESP32 Dev Module |
| Upload Speed | 921600 |
| CPU Frequency | 240MHz (WiFi/BT) |
| Flash Mode | QIO |
| Flash Frequency | 80MHz |
| Flash Size | 16MB (128Mb) |
| Core Debug Level | None |
| Partition Scheme | 16M Flash (3MB APP/9.9MB FATFS) |
| PSRAM | Enabled |
| Arduino Runs On | Core 1 |
| Events Run On | Core 1 |
- 选择正确的端口，点击右上角"→"进行烧录。
开发平台
视频
主要特点
- ESP32：16 MB Flash，8 MB PSRAM，Wi-Fi + 蓝牙
- RTL8201 以太网模块，支持可选 PoE 供电扩展
- TF 卡扩展槽，丰富 GPIO，支持 ADC 和电容触控
- 3 × 指示灯（Power/Link/ACT），4 × 2mm 定位孔
产品参数
| 组件 | 描述 |
|---|---|
| MCU | ESP32 |
| Flash | 16MB |
| PSRAM | 8MB |
| 以太网 | RTL8201 |
| 存储 | TF 卡 |
| 无线 | 2.4 GHz Wi-Fi & Bluetooth |
| USB | 1 × TYPE-C |
| IO 扩展 | 2 × 15pin |
| LED | 3 × 指示灯 |
| 按键 | BOOT + Reset |
| 电源 | 5V/500mA |
| 定位孔 | 4 × 2mm |

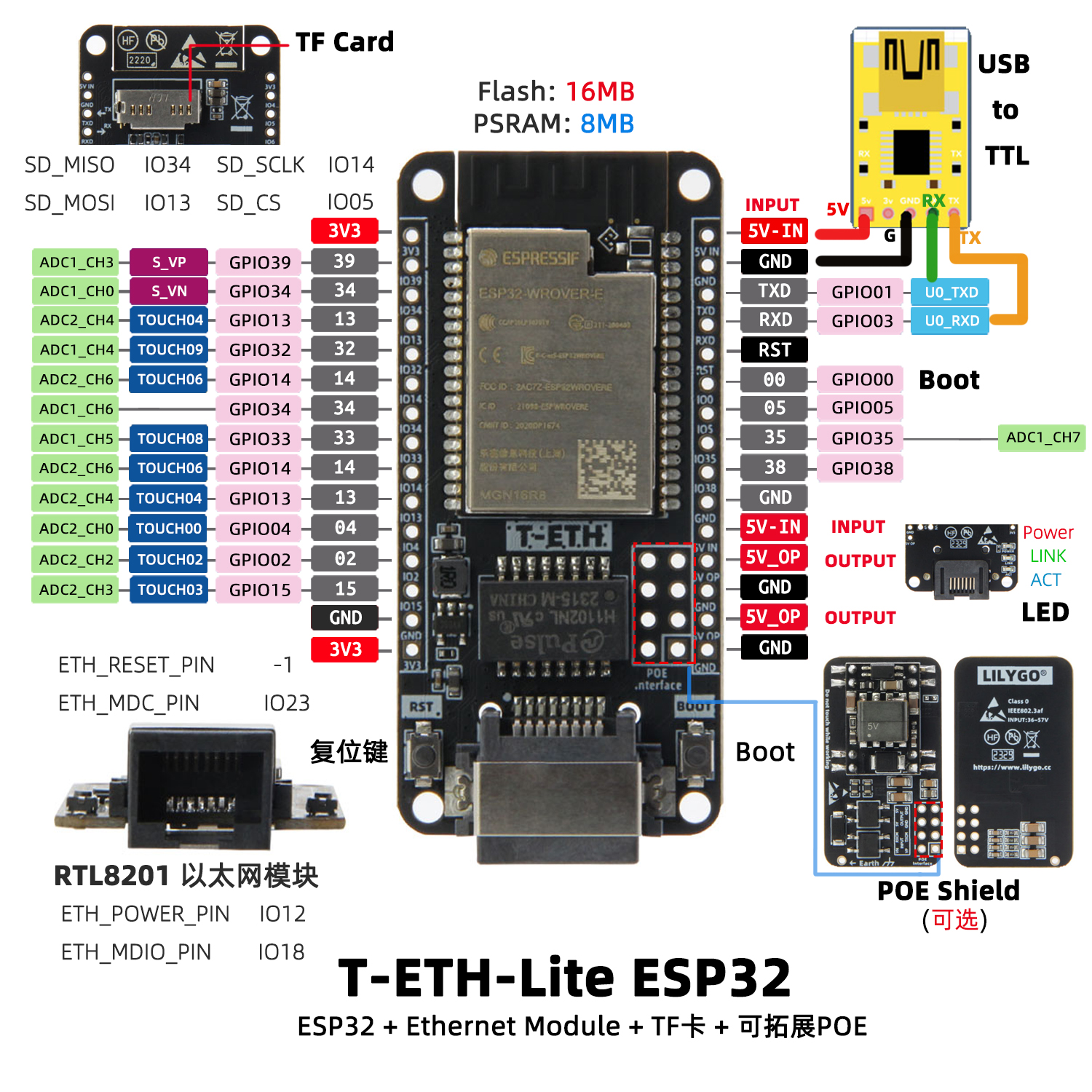

引脚图
尺寸图
原理图
数据手册
软件开发
依赖库
常见问题

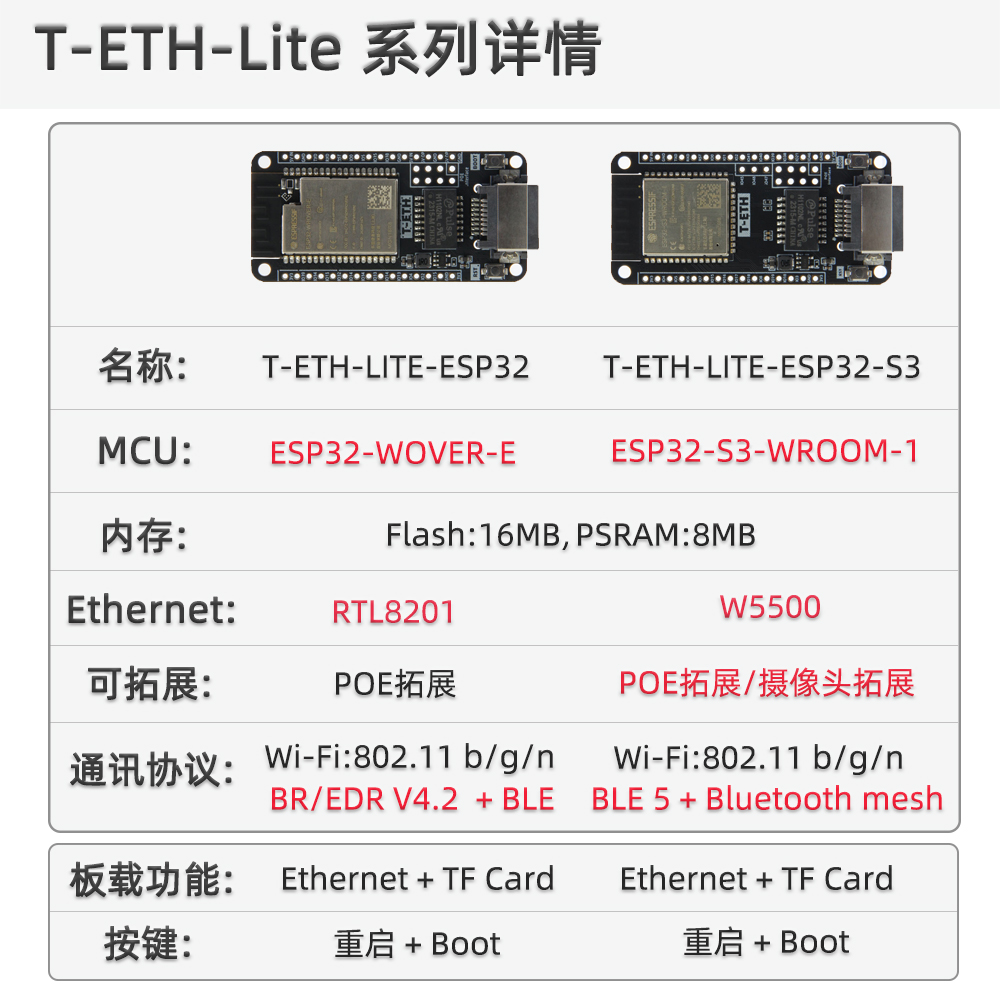

- Q. T-ETH-Lite 和 T-ETH-Lite S3 有什么区别？
A. T-ETH-Lite 基于 ESP32，使用 RTL8201 以太网芯片；T-ETH-Lite S3 基于 ESP32-S3，使用 W5500 以太网芯片，支持 OPI PSRAM。
版本历史
| Version | Update date | Update description |
|---|---|---|
| T-ETH-Lite-ESP32_V1.0 | — | 初始版本 |
