概述

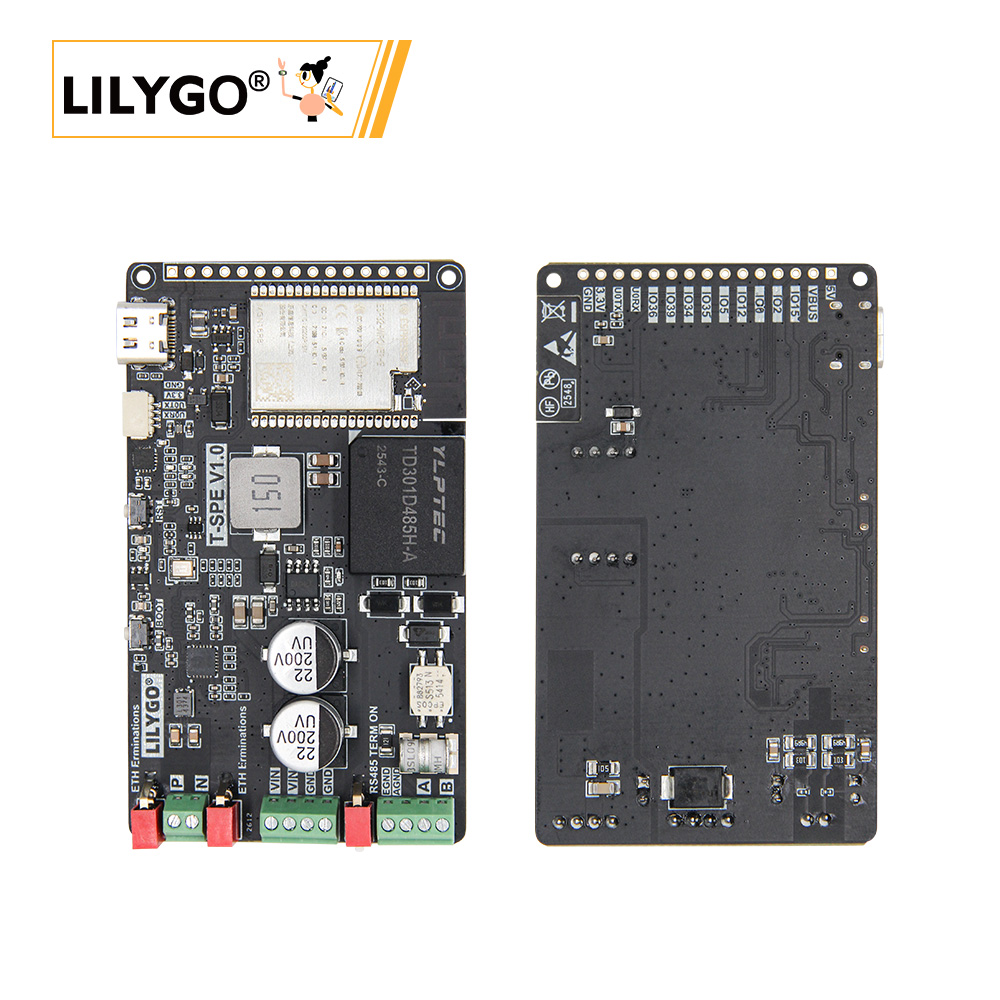

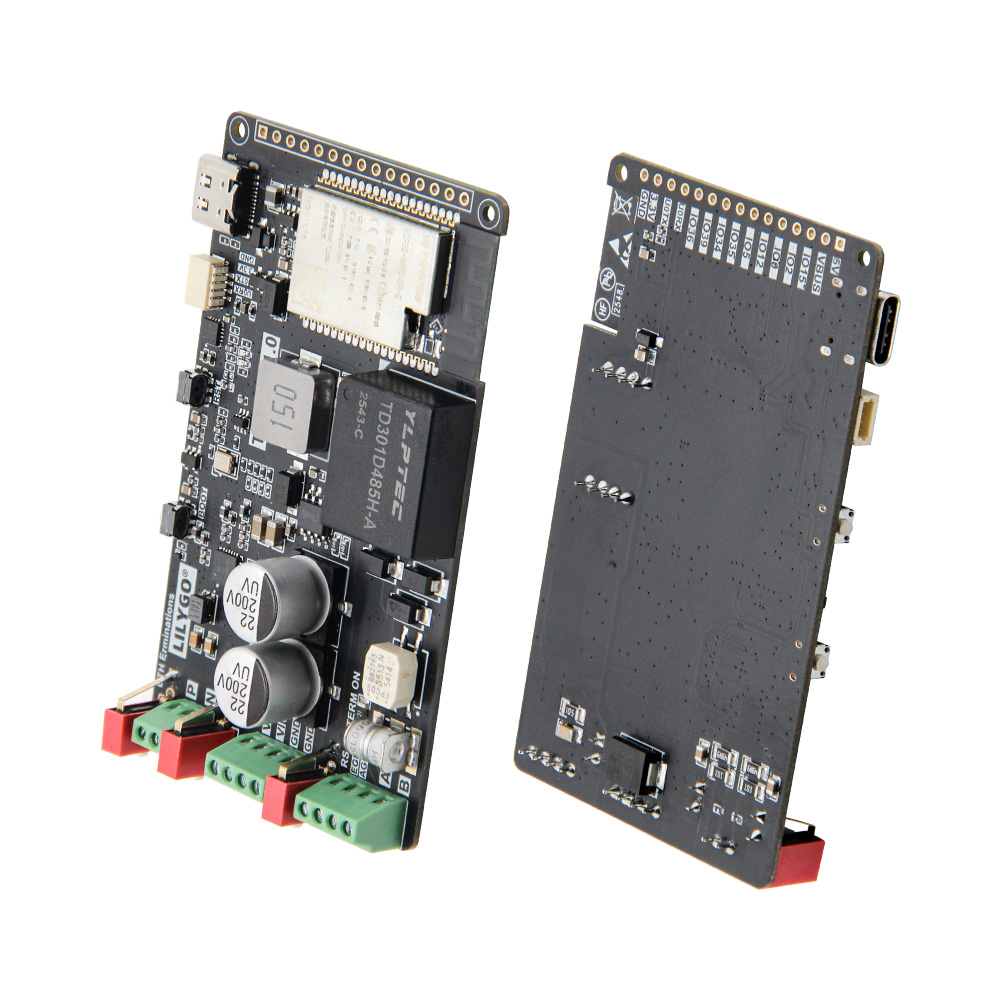

T-Spe 是一款专为工业多网络通信设计的紧凑型控制器板。它以乐鑫 ESP32-WROVER-E 为核心，同时板载 Microchip LAN8671 10BASE-T1S 以太网 PHY 和 RS485 收发器，将新兴的单对线以太网技术与经典的工业总线相结合。凭借 5–75V 超宽电压输入及无缝电源切换电路，T-Spe 可稳定部署在工厂自动化、车载系统、智能电网等严苛环境中，作为边缘计算节点或协议转换网关。

使用注意事项：

1. 烧录固件时若失败，请按住 BOOT 按键再尝试下载。
2. 输入电压范围 5–75V，请勿超出范围以防损坏。

快速开始

示例支持

示例	ESP-IDF v5.5.3	说明
general_test	✅	出厂示例
iperf_ethernet	✅	以太网性能测试
rs485	✅	RS485 通信示例
wifi	✅	Wi-Fi 示例
wifi_http_download_file	✅	HTTP 文件下载

ESP-IDF (Visual Studio Code)

1. 安装 Visual Studio Code
2. 在 VS Code 扩展中搜索并安装 ESP-IDF 扩展
3. 克隆仓库（包含子模块）：

git clone --recursive https://github.com/Xinyuan-LilyGO/T-Spe.git

若已克隆但未带子模块，执行：

 git submodule update --init --recursive

4. 下载安装 ESP-IDF v5.5.3，记录安装路径。
5. 打开 ESP-IDF extension 的“Configure ESP-IDF Extension”，选择 USE EXISTING SETUP → Search ESP-IDF in system，设置：
   • ESP-IDF directory (IDF_PATH): 你的安装路径\Espressif\frameworks\esp-idf-v5.5.3
   • ESP-IDF Tools directory (IDF_TOOLS_PATH): 你的安装路径\Espressif 点击 install 完成框架安装。
6. 点击 VS Code 底部菜单栏的 SDK Configuration Editor，搜索 Select the example to build，选择要编译的 example，保存。
7. 点击底部菜单栏的 Set Espressif device target，选择 ESP32。
8. 点击 Build Project，等待完成后点击 Select Flash Port，最后点击 Flash Project。

Firmware 烧录（使用烧录工具）

1. 打开项目 tools 目录下的 ESP32 烧录工具。
2. 选择正确的 chip 和烧录方式，点击 OK。
3. 按步骤操作：选择 firmware 文件（位于 firmware/ 目录），设置 address，选择 port，点击烧录。
4. 若烧录失败，请按住 BOOT 按键再尝试烧录。

相关视频

暂无视频教程，欢迎贡献。

主要特性

• MCU：ESP32-WROVER-E 双核 LX6 @ 240 MHz
• 工业 Ethernet：Microchip LAN8671 10BASE-T1S PHY (RMII)
• 工业总线：RS485 transceiver (TD301D485H-A)，UART interface
• 超宽电压输入：5–75 V DC，集成 SY8513 buck converter
• 无缝电源切换电路，适用严苛工业环境
• 16 MB Flash + 8 MB PSRAM
• 支持 Wi-Fi + Bluetooth 双模无线通信
• 适用于工厂自动化、车载系统、智能电网等边缘计算与协议转换场景

产品参数

特性	规格
MCU	ESP32-WROVER-E (dual-core LX6, 240 MHz)
Flash	16 MB
PSRAM	8 MB
Ethernet PHY	Microchip LAN8671 (10BASE-T1S, RMII)
RS485 Module	TD301D485H-A (UART interface)
输入电压	5 – 75 V DC
Buck Converter	SY8513
Wireless	Wi-Fi 802.11 b/g/n + Bluetooth 4.2 BR/EDR/BLE
尺寸	待补充

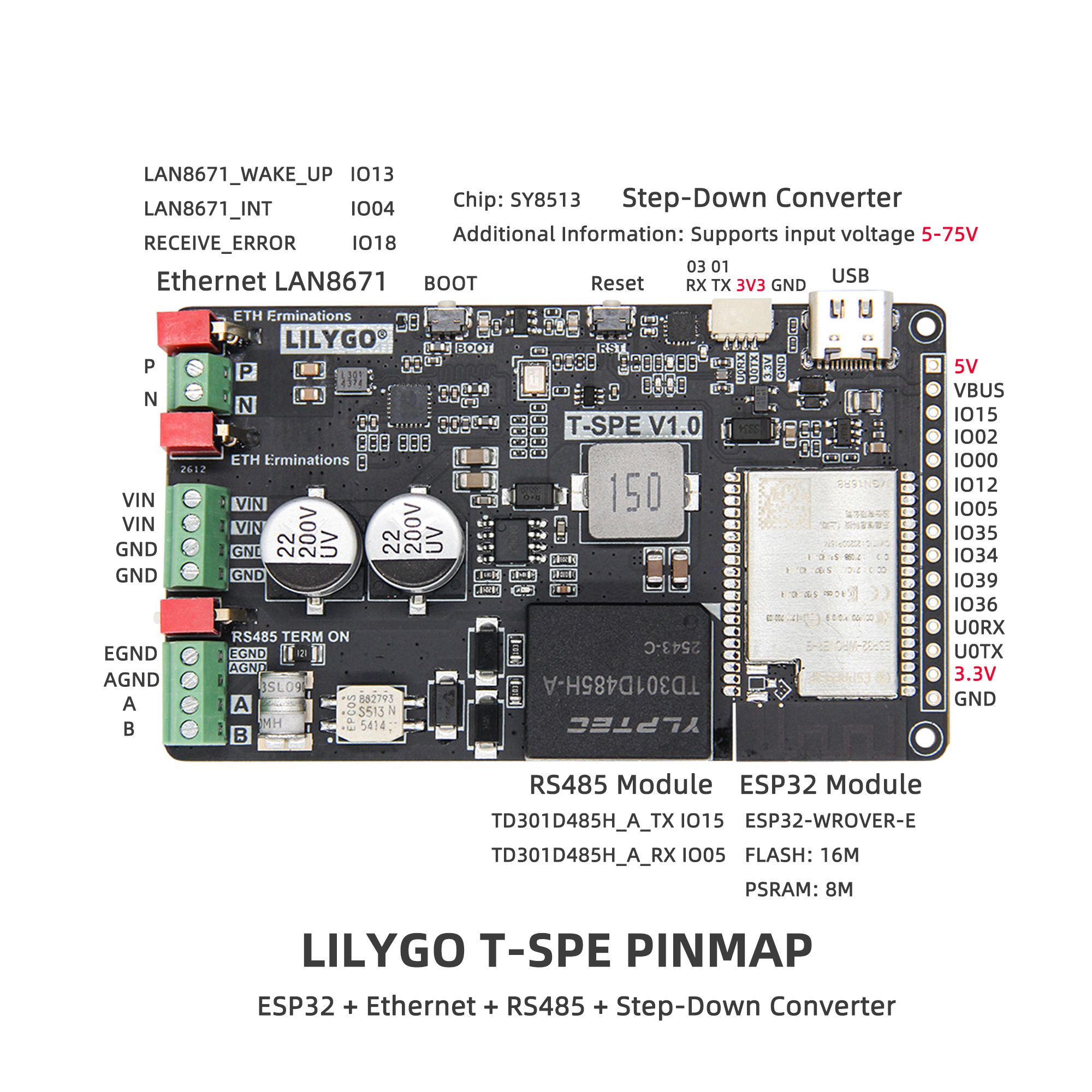

引脚图

Pin definitions 请参考配置文件：
t_spe_config.h

具体 GPIO mapping 与外设对应关系详见上述 header file。

主要接口说明

接口	说明
Ethernet	LAN8671 通过 RMII 连接 ESP32
RS485	通过 UART 连接 ESP32
电源输入	5–75V 宽压输入，经 SY8513 降压
BOOT 按键	用于下载模式及自定义功能
RST 按键	复位

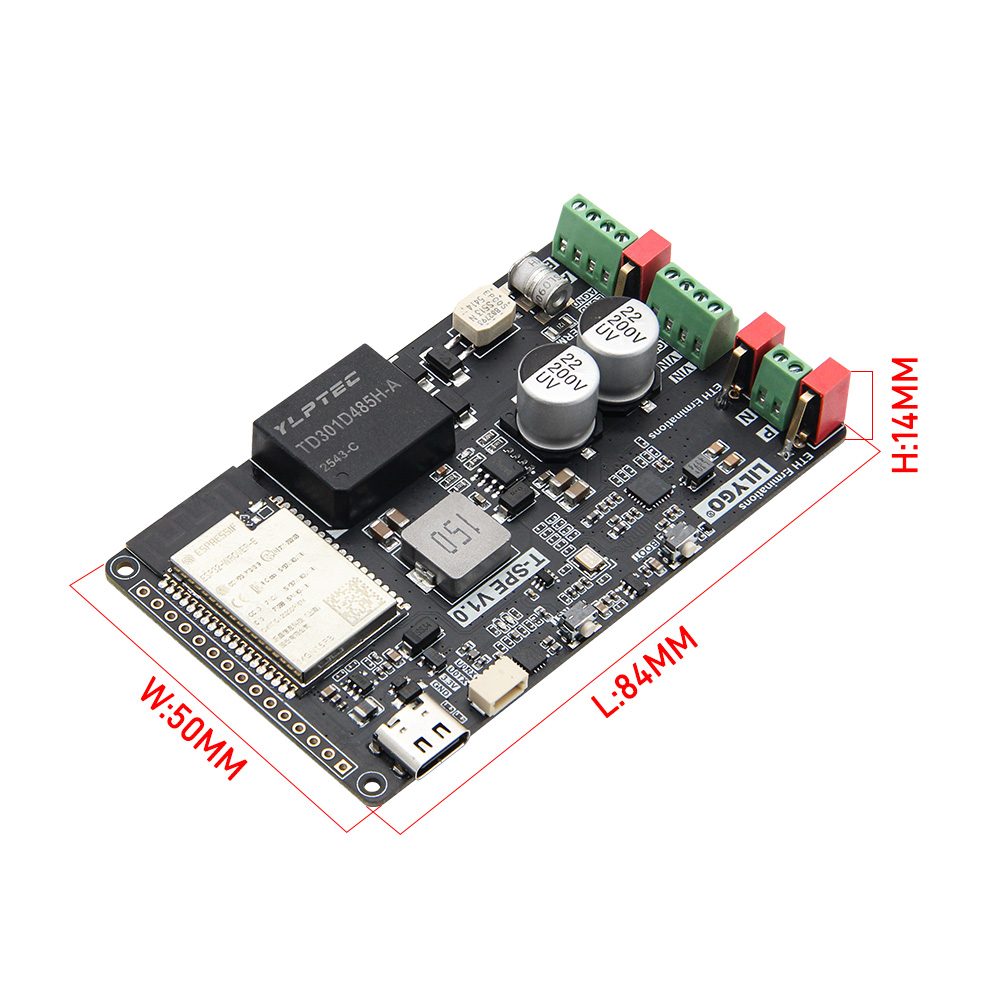

尺寸图

原理图

• T-Spe V1.0 Schematic PDF

数据手册

• ESP32-WROVER-E Datasheet
• LAN8671 Datasheet
• TD301D485H-A Datasheet
• SY8513 Datasheet

软件开发

• T-Spe GitHub Repository
• Driver Library (lilygo_device_driver)
• cpp_bus_driver (RS485 dependency)

FAQ

Q：看了以上教程还是不会搭建编程环境怎么办？
A：可参考 LilyGo-Document 获取更详细的入门指导。

Q：为什么板子一直烧录失败？
A：请按住 BOOT 按键同时重新下载 program，确保进入 download mode。

Q：板子支持哪些开发框架？
A：目前官方支持 ESP-IDF v5.5.3，暂未提供 Arduino 或 PlatformIO examples，欢迎社区贡献。

版本迭代

Version	Release Date	Update Description
T-Spe V1.0	2026-03-13	Initial version
