Dashcam
基于 LILYGO T-CameraPlus-S3 开发板的行车记录仪固件，将摄像头画面和麦克风音频录制为标准 AVI 文件保存到 microSD 卡，同时在 LCD 上实时预览。
硬件要求
| 组件 | 规格 |
|---|---|
| 主控 | LILYGO T-CameraPlus-S3 V1.2 |
| MCU | ESP32-S3，240 MHz，16 MB Flash，8 MB PSRAM |
| 屏幕 | 240×240 ST7789V LCD |
| 摄像头 | OV2640 / OV5640（自动识别） |
| 麦克风 | MP34DT05TR 数字麦克风（PDM） |
| 存储 | microSD 卡（推荐 Class 10 / U3，32 GB+） |
| PMU | SY6970 电源管理 |
| 触摸 | CST816S 触摸屏 |
注意：
board_pins.h中的引脚定义对应 V1.2 版本。V1.0 / V1.1 的 SPI、I2C、摄像头和麦克风引脚有所不同，请对照实际板子丝印修改。
功能特性
- 循环录像：自动将视频录制为 AVI 文件（Motion-JPEG 视频 + 16-bit PCM 单声道音频），每段默认 60 秒，存储于 SD 卡
/dashcam目录。 - 循环覆盖：SD 卡剩余空间低于 150 MB 时自动删除最旧的视频片段，保持不间断录制。

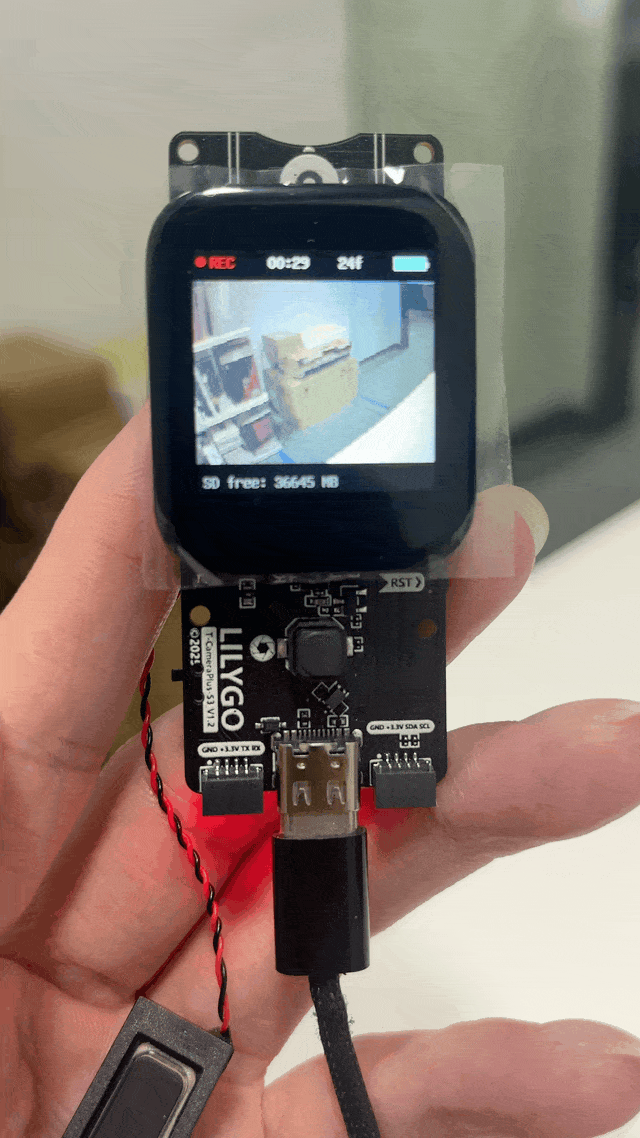

- 实时预览：录制画面同步显示在 240×240 LCD 上，并叠加状态信息（录制时长、剩余空间、电量、帧率）。
- 拍照快照：触摸屏幕或按 KEY2 可随时保存 JPEG 照片到 SD 卡
/photos目录。 - 开机自启：上电后自动开始录制（可在
config.h中关闭）。 - 音频录制：I2S 数字麦克风同步采集 16 kHz 单声道音频并混入 AVI 文件。
烧录固件
ESP32 烧录工具 (官方API)
未连接
选择固件
操作日志
操作说明
| 操作 | 功能 |
|---|---|
| 上电 | 自动开始录制（AUTO_START_RECORDING=1） |
| 按 KEY1（GPIO 17） | 拍摄快照，保存到 /photos，播放提示音效 |
| 按 KEY2（GPIO 0） | 切换录制开始 / 停止，并发出提示音 |
| 触摸屏幕 | 拍摄快照 |
LCD 状态叠加层说明
| 图标 / 字段 | 含义 |
|---|---|
REC 红点 | 正在录制 |
00:01:23 | 当前片段已录制时长 |
1234 MB | SD 卡剩余空间 |
85% | 电池电量 |
⚡ | 正在充电 |
24 fps | 当前录制帧率 |
文件结构
SD 卡
├── dashcam/
│ ├── CLIP_0001.avi
│ ├── CLIP_0002.avi
│ └── ...
└── photos/
├── IMG_0001.jpg
└── ...关键配置
所有录制参数集中在 config.h 中，无需修改源码：
| 参数 | 默认值 | 说明 |
|---|---|---|
REC_SEGMENT_SECONDS | 60 | 每段视频时长（秒） |
REC_MIN_FREE_MB | 150 | SD 最小剩余空间，低于此值触发循环删除 |
CAM_JPEG_QUALITY | 14 | JPEG 质量（越低质量越高，文件越大） |
CAM_FRAMESIZE_OV2640 | SVGA 800×600 | OV2640 分辨率，~25 fps |
CAM_FRAMESIZE_OV5640 | HD 1280×720 | OV5640 分辨率，~30 fps |
AUDIO_ENABLE | 1 | 是否录制音频 |
AUDIO_SAMPLE_RATE | 16000 | 音频采样率（Hz） |
PREVIEW_EVERY_N_FRAMES | 6 | 每 N 帧更新一次 LCD 预览 |
AUTO_START_RECORDING | 1 | 上电是否自动开始录制 |
编译与烧录
PlatformIO（推荐）
环境要求：
- VS Code + PlatformIO IDE 扩展
- 或 PlatformIO Core CLI
步骤：
bash
# 1. 进入示例目录
cd examples/Dashcam
# 2. 编译
pio run
# 3. 烧录（请先连接开发板）
pio run -t upload
# 4. 打开串口监视器（115200 波特率）
pio device monitor
# 一键编译 + 烧录 + 监视
pio run -t upload && pio device monitor编译完成后，merge_bin.py 后处理脚本会自动将 bootloader、分区表和应用固件合并为单个可烧录文件：
firmware_out/T-CameraPlus-S3_Dashcam.bin直接烧录合并固件（无需编译环境）：
bash
esptool.py --chip esp32s3 --baud 921600 write_flash 0x0 firmware_out/T-CameraPlus-S3_Dashcam.binArduino IDE
环境要求：
- Arduino IDE 2.x
- ESP32 Arduino 核心 2.0.14（安装说明）
安装依赖库（库管理器搜索安装）：
| 库名 | 版本 |
|---|---|
| LovyanGFX | ^1.1.16 |
| JPEGDEC | ^1.6.2 |
| XPowersLib | ^0.2.6 |
| OneButton | ^2.5.0 |
开发板设置（工具菜单）：
| 选项 | 值 |
|---|---|
| Board | ESP32S3 Dev Module |
| Flash Size | 16MB (128Mb) |
| Partition Scheme | 自定义（需手动导入 partitions.csv） |
| PSRAM | OPI PSRAM |
| Flash Mode | QIO 80MHz |
| USB Mode | Hardware CDC and JTAG |
| CPU Frequency | 240MHz (WiFi) |
| Upload Speed | 921600 |
步骤：
- 打开
Dashcam.ino。 - 按上表配置开发板选项。
- 点击 上传 按钮编译并烧录。
- 打开 串口监视器，波特率设为
115200。
提示： Arduino IDE 不支持自定义分区表文件的直接导入，建议将
partitions.csv内容对应的分区方案预先添加到 Arduino 核心的boards.txt或使用 PlatformIO 以避免分区设置问题。
架构说明
固件使用 FreeRTOS 双核并行：
| 任务 | 运行核心 | 优先级 | 职责 |
|---|---|---|---|
recordTask | Core 1 | 5 | 摄像头采集、AVI 封装、SD 写入 |
uiTask | Core 0 | 3 | LCD 预览渲染、触摸检测、按键轮询、PMU 状态 |
| mic task（内部） | Core 0 | — | I2S 采集 → FreeRTOS Stream Buffer |
LCD 和 microSD 共用同一条 SPI 总线，通过互斥锁（spibus::Guard）保证访问安全。
单元测试（AVI 封装器，仅 PC 端）
AVI 写入模块可在无硬件的环境下独立测试：
bash
g++ -std=c++14 -I../../src test/host/test_avi.cpp avi_writer.cpp -o test_avi
./test_avi常见问题
录制不启动 / LCD 显示 "NO SD CARD"
- 检查 SD 卡是否插入，格式为 FAT32 或 exFAT。
- SD 卡容量建议 32 GB 以上，Class 10 / U3。
无声音
- 检查
config.h中AUDIO_ENABLE是否为1。 - 检查
AUDIO_I2S_CHANNEL是否与板子麦克风通道匹配。
帧率偏低
- 减小
CAM_JPEG_QUALITY（数值增大）可降低文件大小，提升帧率。 - 增大
PREVIEW_EVERY_N_FRAMES可减少 LCD 占用 SPI 总线的时间，释放更多带宽给 SD 写入。
V1.0 / V1.1 板子无法正常工作
board_pins.h中的引脚定义基于 V1.2，请对照官方原理图修改相应引脚号。
