概述

T3-S3 E-Paper 是一款基于 ESP32-S3FH4R2 的低功耗物联网开发板，集成 2.4GHz Wi-Fi 和蓝牙 5.0，支持多种 LoRa 射频模块（SX1280/SX1276/SX1262），覆盖 2.4GHz 及 868/915MHz 频段。核心搭载 2.13 英寸电子墨水屏（DEPG0213BN，250×122），屏幕无需供电可保持显示，适合信息静态展示需求。支持 USB Type-C 或 3.7V 锂电池双供电，TF 卡扩展，STEMMA QT/QWIIC 接口，适用于智慧农业、工业传感、智能仓储等场景。

快速开始

示例支持

示例	PlatformIO/Arduino	ESP-IDF	描述
E-Paper_Display	✓		电子墨水屏显示示例
LoRa_Communication	✓		LoRa 通信示例
SD_Card	✓		SD 卡读写示例

PlatformIO

1. 安装 Visual Studio Code 并安装 "PlatformIO IDE" 扩展，安装后重启。
2. 从 GitHub 下载 Lilygo-LoRa-Epaper-series 项目代码，在 VS Code 中打开。
3. 在 platformio.ini 中取消注释选择所需示例，点击 (✔) 编译，连接设备后点击 (→) 烧录。

Arduino

1. 安装 Arduino IDE 和 Arduino ESP32。
2. 将 libraries 目录中的所有文件夹复制到 Arduino 库目录（~/Documents/Arduino/libraries）。
3. 在"工具"菜单中选择正确的设置，如下表所示。

Arduino IDE 设置	值
Board	ESP32S3 Dev Module
Upload Speed	921600
USB Mode	Hardware CDC and JTAG
USB CDC On Boot	Enabled
USB Firmware MSC On Boot	Disabled
USB DFU On Boot	Disabled
CPU Frequency	240MHz (WiFi)
Flash Mode	QIO 80MHz
Flash Size	4MB (32Mb)
Core Debug Level	None
Partition Scheme	Default 4MB with spiffs
PSRAM	OPI PSRAM
Arduino Runs On	Core 1
Events Run On	Core 1

4. 选择正确的端口，上传程序。

开发平台

1. Platform IO
2. Arduino IDE
3. Micropython

视频

主要特点

• ESP32-S3FH4R2：4MB Flash，2MB OPI PSRAM，Wi-Fi + 蓝牙 5.0
• 2.13 英寸 DEPG0213BN E-Paper（250×122，SPI）
• 支持 SX1280 (2.4GHz) / SX1276/SX1262 (868/915MHz) 多种 LoRa 模块
• TF 卡扩展，STEMMA QT/QWIIC 接口
• USB / 3.7V 锂电池双供电，支持深度睡眠

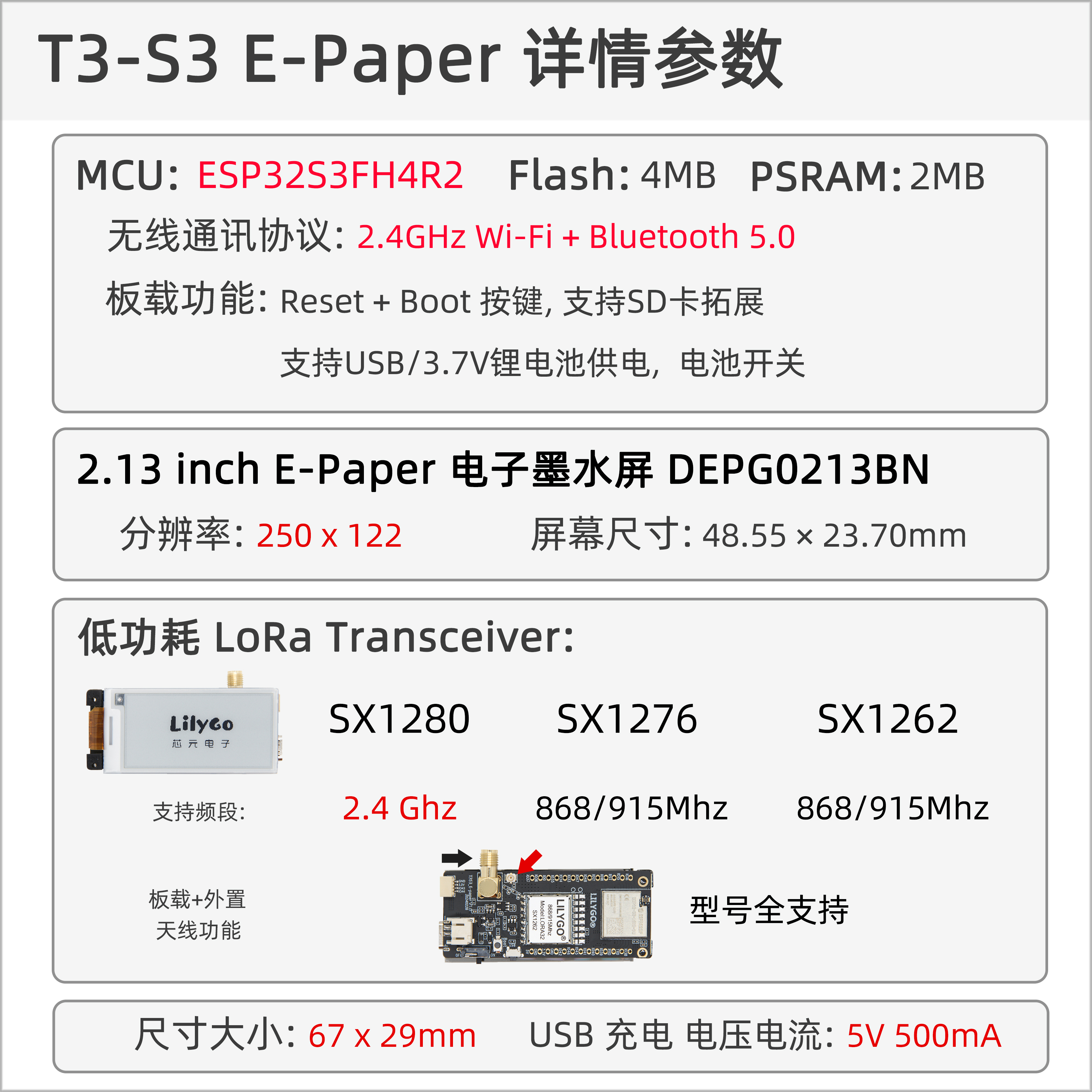

产品参数

组件	描述
MCU	ESP32-S3FH4R2 Dual-core LX7
Flash	4MB
PSRAM	2MB (OPI PSRAM)
屏幕	2.13 英寸 DEPG0213BN E-Paper (250×122)
LoRa	SX1280 (2.4GHz) / SX1276/SX1262 (868/915MHz)
存储	TF 卡扩展
无线	2.4GHz Wi-Fi + Bluetooth 5 (LE)
USB	1 × USB Type-C
扩展接口	STEMMA QT/QWIIC + FPC 天线接口
GPIO 接口	2.54mm 2×13 扩展 IO
电池接口	JST-GH 2mm
按键	RESET + BOOT
安装孔	4 × 2mm 定位孔
尺寸	67 × 29 × 15mm

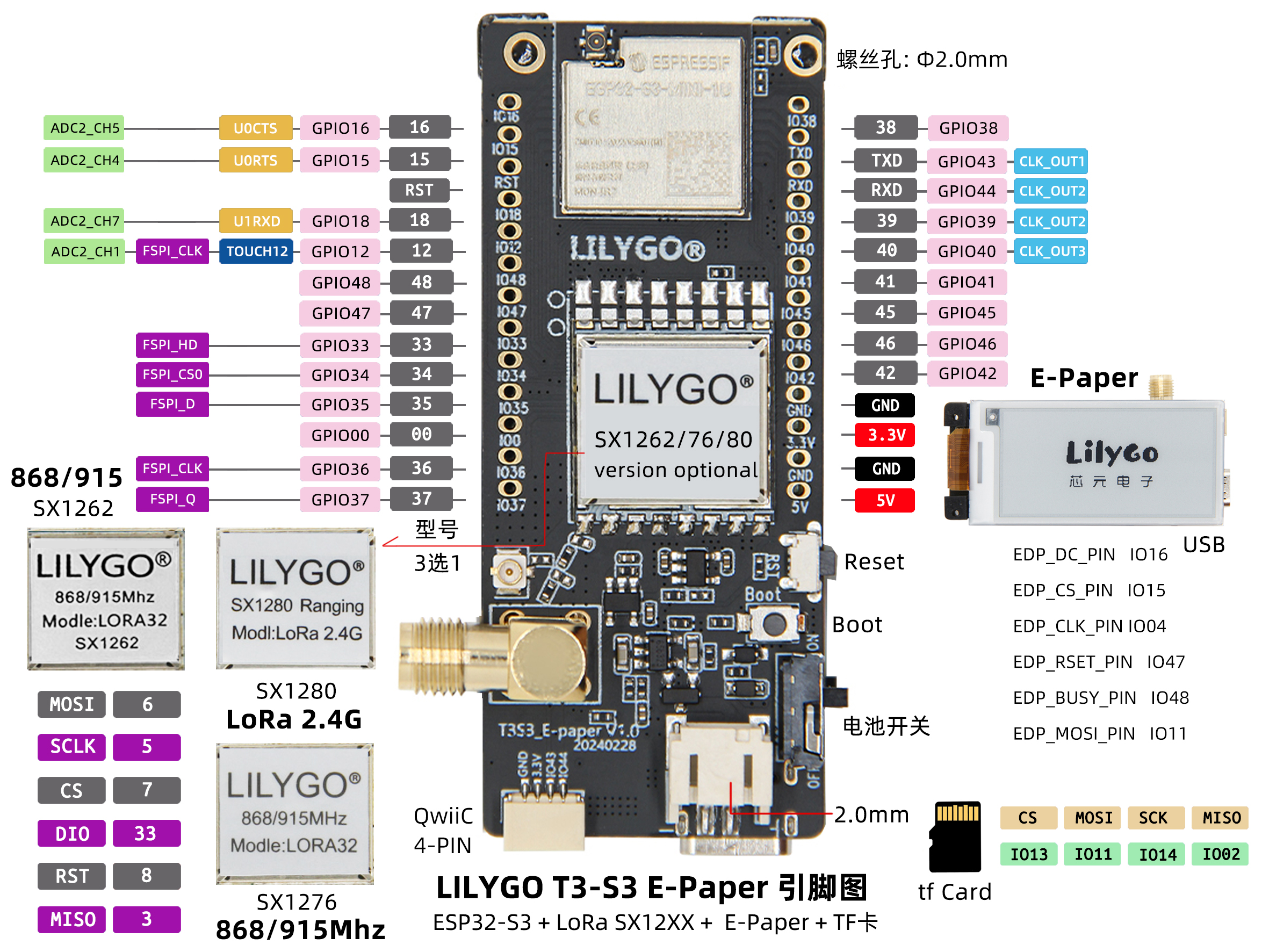

引脚图

引脚映射

#define EDP_BUSY_PIN   48
#define EDP_RSET_PIN   47
#define EDP_DC_PIN     16
#define EDP_CS_PIN     15
#define EDP_CLK_PIN    14   // CLK
#define EDP_MOSI_PIN   11   // MOSI
#define EDP_MISO_PIN   -1

#define RADIO_SCLK_PIN  5
#define RADIO_MISO_PIN  3
#define RADIO_MOSI_PIN  6
#define RADIO_CS_PIN    7
#define RADIO_DIO1_PIN  33
#define RADIO_BUSY_PIN  34
#define RADIO_RST_PIN   8
#define RADIO_POW_PIN   35

// SX1276/78 module only
#define RADIO_DIO0_PIN  9
#define RADIO_DIO3_PIN  21
#define RADIO_DIO4_PIN  10
#define RADIO_DIO5_PIN  36

#define SDCARD_MOSI    EDP_MOSI_PIN
#define SDCARD_SCLK    EDP_CLK_PIN
#define SDCARD_MISO    2
#define SDCARD_CS      13

#define BOARD_LED      37
#define BAT_ADC_PIN    1
#define BUTTON_PIN     0

尺寸图

原理图

• T3-S3-E-paper V1.0 原理图

数据手册

• DEPG0213BN Datasheet
• ESP32-S3 Datasheet
• SX1262 Datasheet
• SX1276 Datasheet
• SX1280 Datasheet

软件开发

• Lilygo-LoRa-Epaper-series GitHub 仓库

依赖库

• GxEPD
• RadioLib
• Adafruit-GFX-Library
• SensorLib

常见问题

• Q. 如何调节外接天线电阻？
  A. 参考下图调整电阻方向：


• Q. 电子墨水屏刷新率为什么比较慢？
  A. 这是电子墨水屏的特性，全屏刷新需要 2~3 秒，局部刷新约 0.3~0.5 秒，但刷新后无需供电可保持显示，适合静态信息展示。

• Q. 支持哪些 LoRa 模块？
  A. 支持 SX1280（2.4GHz）、SX1276/SX1262（868/915MHz）多种 LoRa 模块。

• Q. 为什么板子烧录失败？
  A. 请按住 "BOOT" 按键同时按 "RST" 按键，释放 "RST" 后进入下载模式重新烧录。

版本历史

Version	Update date	Update description
T3-S3-E-paper_V1.0	2023-12-16	初始硬件版本
T3-S3-E-paper_V1.1	2024-03-10	软件优化更新
