概述

T-LoraPager 是一款 LILYGO 推出的手持式 AIOT 可编程开发设备，集成了 ESP32-S3 高性能 Wi-Fi/蓝牙双模芯片与多种无线通信模块。设备采用小巧外观与可折叠外部天线设计，在保证无线性能的同时兼顾美观。提供多种版本选择，主要区别在于 LoRa 模块（LR1121、SX1262 或 CC1101），用户可根据应用需求选购。

开发板功能丰富，集成 QWERT 键盘、支持 AI 的 IMU（BHI260AP）、2.33 英寸长条屏（480×222 分辨率）、U-blox GPS 模组（MIA-M10Q）、RFID/NFC、RTC 电路、TI 电源管理芯片、ES8311 音频编解码器（支持麦克风、扬声器、耳机）、旋转编码器、GPIO 扩展接口等。背部设计有 1/4 固定螺丝接口与 M2 螺丝柱，并附带挂绳，便于携带与固定。出厂固件包含 LILYGO 设计的 UI Demo，可通过编码器进行流畅交互，适合智能穿戴、物联网定位、数据采集等场景开发。

快速开始

示例支持

示例	PlatformIO/Arduino	描述
UI Demo	✓	出厂 UI 演示程序
LoRa Example	✓	LoRa 通信示例
GPS Example	✓	GPS 定位示例
Keyboard Example	✓	键盘输入示例
Audio Example	✓	音频播放示例

PlatformIO

安装 Visual Studio Code。
在扩展中搜索并安装 "PlatformIO IDE"。
从 GitHub 下载 T-LoraPager 项目代码。
在 VS Code 中打开项目文件夹，编辑 platformio.ini 文件选择所需环境。
连接设备，编译并烧录程序。

Arduino

安装 Arduino IDE。
安装 Arduino ESP32 V3.3.0-alpha1 或更高版本
- Arduino 管理器网址：https://espressif.github.io/arduino-esp32/package_esp32_dev_index.json
下载 LilyGoLib 库
打开 Arduino IDE -> 项目 -> 加载库 -> 添加 .ZIP 库 -> 选择下载的库压缩包
安装 LilyGoLib-ThirdParty：将所有目录复制到 Arduino IDE 的库目录中
文件 -> 示例 -> LilyGOLib -> helloworld
工具 -> 开发板 -> esp32，选择如下配置：

Arduino IDE 设置	值
Board	LilyGo-T-LoRa-Pager
Upload Speed	921600
USB Mode	CDC and JTAG
USB CDC On Boot	Enabled
USB Firmware MSC On Boot	Disabled
USB DFU On Boot	Disabled
CPU Frequency	240MHz (WiFi)
Core Debug Level	None
Partition Scheme	16M Flash (3MB APP/9.9MB FATFS)
Board Revision	Radio-SX1262（根据购买版本选择）
Upload Mode	UART0/Hardware CDC
Arduino Runs On	Core 1
Events Run On	Core 1

开发板版本选项（根据购买的射频类型选择）：

Radio-SX1262（Sub 1G LoRa）
Radio-SX1280（2.4G LoRa）
Radio-CC1101（Sub 1G (G)MSK, FSK, ASK, OOK）
Radio-LR1121（Sub 1G + 2.4G LoRa）
Radio-SI4432（Sub 1G ISM）

注意：如果串口没有消息输出，请检查 USB CDC ON Boot 是否设置为 Enabled。本库依赖于最新版 arduino-esp32 V3.3.0-alpha1 或更高版本。

开发平台

视频

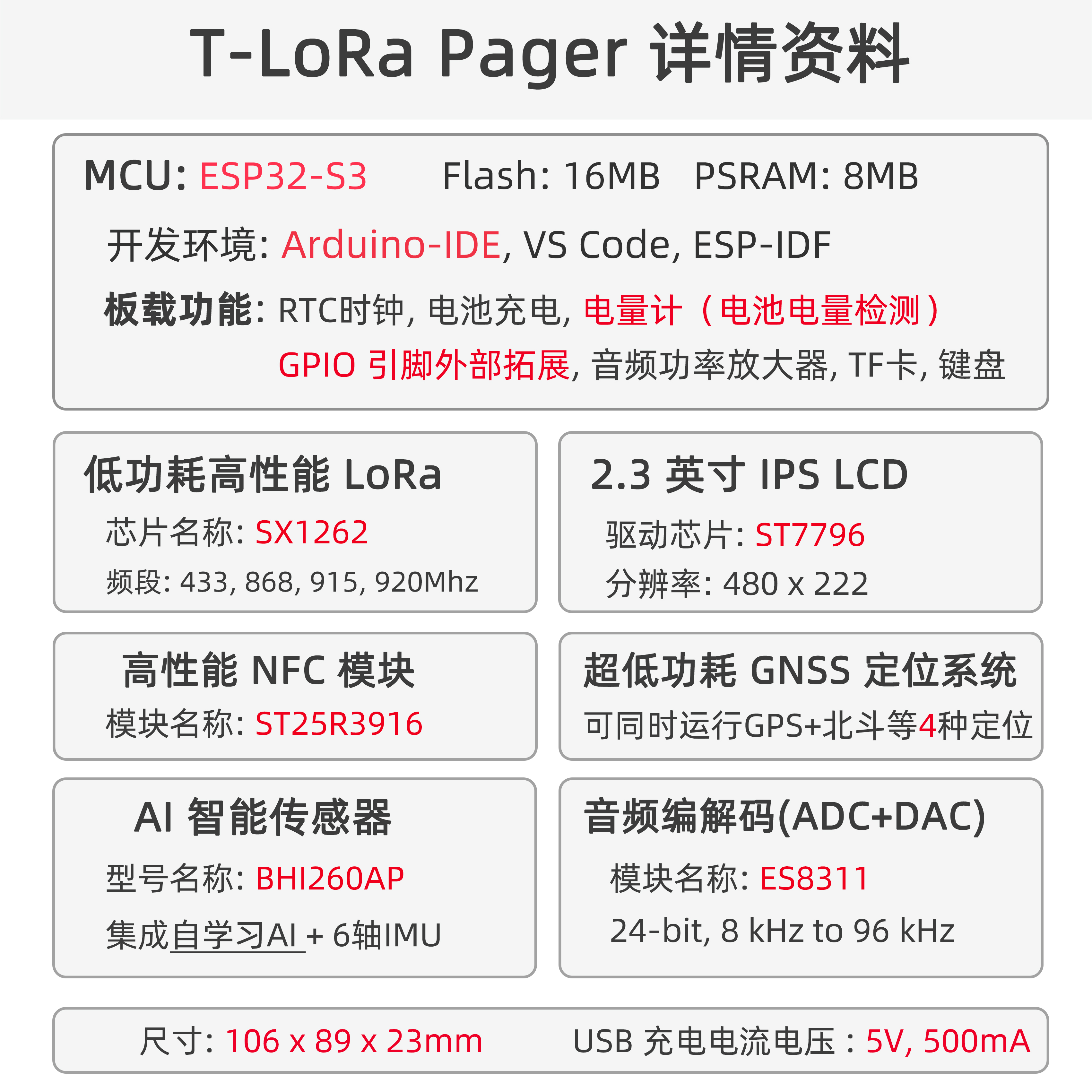

主要特点

ESP32-S3：16 MB Flash，8 MB PSRAM，Wi-Fi + 蓝牙 5.0
SX1262 LoRa（433-920MHz，可选 LR1121/CC1101），MIA-M10Q GPS，ST25R3916 NFC
BHI260AP AI IMU 传感器，PCF85063A RTC，ES8311 音频编解码器
2.33 英寸 ST7796 IPS LCD（480×222），QWERT 键盘，旋转编码器
BQ25896 充电，BQ27220 电量监测，DRV2605 振动电机
TF 卡槽，GPIO 扩展接口，1/4 英寸螺丝接口

产品参数

组件	描述
MCU	ESP32-S3
Flash	16MB
PSRAM	8MB
屏幕	2.33 英寸 ST7796 IPS LCD (480×222)
LoRa	SX1262 (433-920MHz)，可选 LR1121/CC1101
GPS	MIA-M10Q (U-blox)
NFC	ST25R3916 (SPI)
AI 传感器	BHI260AP
音频	ES8311（麦克风 + 扬声器 + 耳机）
RTC	PCF85063A
充电芯片	BQ25896
电量监测	BQ27220
振动电机	DRV2605
存储	TF 卡（最大 32GB FAT32）
无线	2.4 GHz Wi-Fi & Bluetooth 5 (LE)
USB	1 × TYPE-C
输入	QWERT 键盘（TCA8418）+ 旋转编码器
IO 扩展	XL9555 (I²C)
扩展接口	GPS 接口 + 2 × Knockout + 2.54mm 2×8 GPIO
按键	RESET + BOOT
固定孔	1/4 英寸螺丝接口 + 4 × M2 背孔
尺寸	106 × 89 × 23mm

电气参数

项目	参数
USB-C 输入电压	3.9 V - 6 V
USB-C 输出电压	4.55 V - 5.55 V
USB-C 输出电流	0.5 A - 1 A
充电电流	0 - 3008 mA（可编程）
电池电压	3.7 V
电池容量	1500 mAh（5.55 Wh）
充电温度范围	0 - 60°C

推荐充电电流：< 750 mA。充电电流不应超过电池容量的一半。

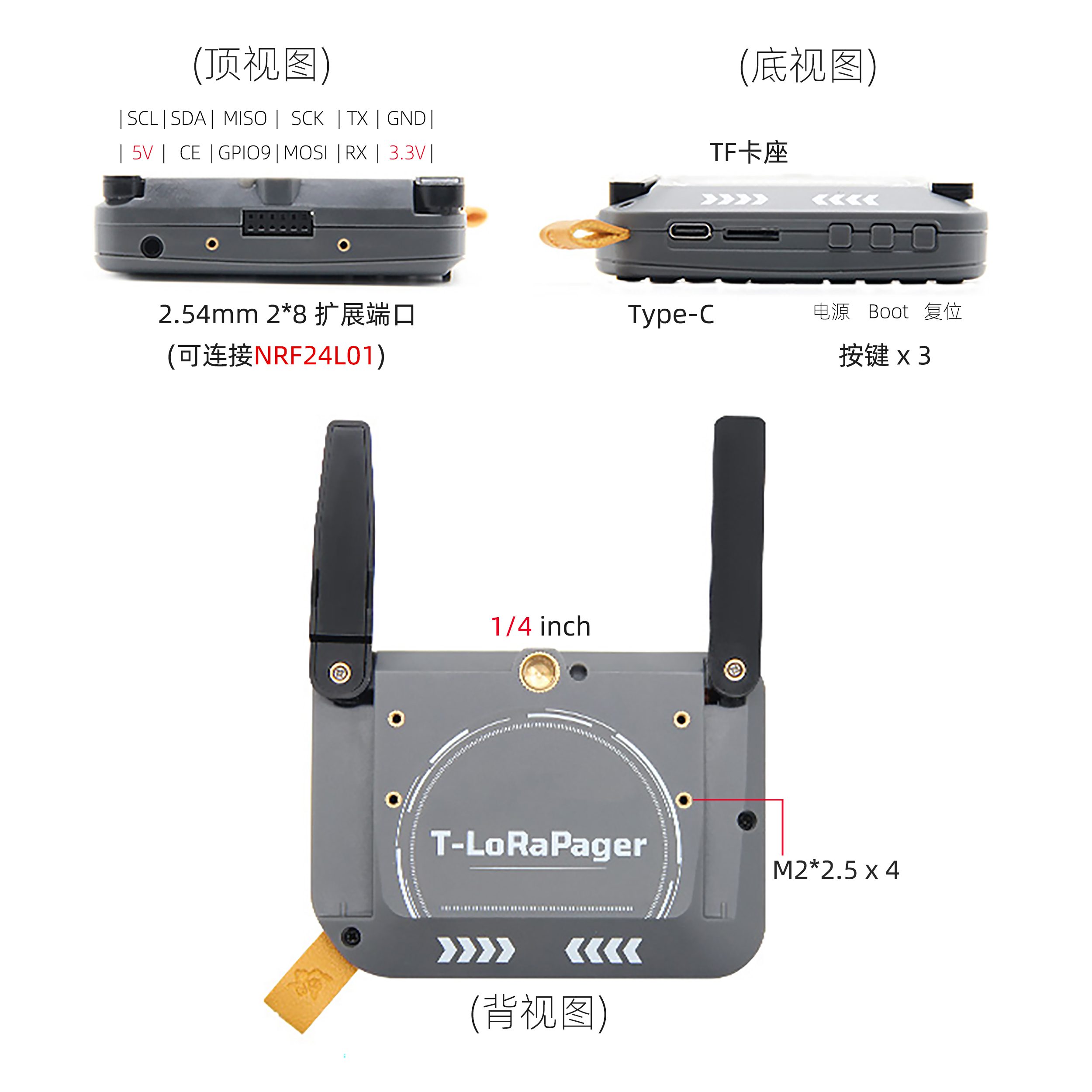

引脚图

引脚映射

名称	GPIO	可用
Custom Pin	GPIO9（外部12-Pin接口）	✅
Uart1 TX	43（外部12-Pin接口）	✅
Uart1 RX	44（外部12-Pin接口）	✅
SDA	3	❌
SCL	2	❌
SPI MOSI	34	❌
SPI MISO	33	❌
SPI SCK	35	❌
SD CS	21	❌
Keyboard INT	6	❌
Keyboard BL	46	❌
Rotary Encoder A	40	❌
Rotary Encoder B	41	❌
Rotary Encoder SW	7	❌
RTC INT	1	❌
NFC CS	39	❌
NFC INT	5	❌
Sensor INT	8	❌
Audio WS	18	❌
Audio SCK	11	❌
Audio MCLK	10	❌
Audio Dout	45	❌
Audio Din	17	❌
GNSS TX	12	❌
GNSS RX	4	❌
GNSS PPS	13	❌
LoRa RST	47	❌
LoRa BUSY	48	❌
LoRa CS	36	❌
LoRa INT	14	❌
Display CS	38	❌
Display DC	37	❌
Display BL	42	❌

尺寸图

原理图

T-LoraPager_V1.0

数据手册

软件开发

依赖库

LilyGoLib

常见问题

Q. 如何选择不同版本的 T-LoraPager？
A. 根据应用需求选择 LoRa 模块：SX1262 适用于长距离通信，LR1121 支持多频段，CC1101 适用于低成本 Sub-1GHz 应用。
Q. 设备无法烧录程序怎么办？
A. 确保 USB CDC On Boot 已启用，并按住 BOOT 按键再点击 RESET 进入下载模式。
Q. GPS 定位慢或无信号？
A. 确保在户外开阔地区使用，并检查天线连接是否良好。
Q. Arduino ESP32 版本要求是什么？
A. 本库依赖于 arduino-esp32 V3.3.0-alpha1 或更高版本，低版本会报错。

功耗测试

模式	唤醒方式	电流
DeepSleep	BootButton	530uA
DeepSleep	Timer	530uA
LightSleep	BootButton	~2.26mA
Power OFF	PowerButton	26uA

版本历史

Version	Update date	Update description
T-LoraPager_V1.0	2024-08-05	初始版本
