概述

LILYGO T-Embed CC1101 是一款基于 ESP32-S3 双核 LX7 处理器的高集成物联网开发板，专为多协议通信与智能硬件开发设计。板载 CC1101 Sub-GHz 模块、LoRa、PN532 NFC、红外遥控、Wi-Fi 6 与蓝牙 5.0，支持远程传感、智能家居控制与工业监控等复杂场景。配备 1.9 英寸 TFT 屏幕、旋转编码器、8 个可编程 RGB LED、麦克风与扬声器模块，并支持 TF 卡扩展存储，为开发者提供开箱即用、多场景适配的高效硬件平台。

快速开始

使用指南

在YouTube上有相关视频教程，请点击下面的链接观看： T-Embed-CC1101 使用指南

示例支持

- ✅ bq25896_test : 电池管理测试，在串口中打印电池状态。
- ✅ cc1101_recv_irq ：无线接收测试，在串口中显示接收到的消息。
- ✅ cc1101_send_irq ：无线发送测试，在串口中显示发送的消息。
- ✅ display_test ：屏幕显示测试；
- ✅ encode_test ：编码器测试。
- ✅ infrared_recv_test: 红外接收
- ✅ infrared_send_test: 红外发送
- ✅ lvgl_test ：lvgl benchmark 和压力测试；
- ✅ pn532_test ：NFC测试，在串口中显示 IC 卡的信息。
- ✅ tf_card_test ：SD 卡测试，在串口中显示读取到的的文件名。
- ✅ record_test : 录制 15 秒钟的音频，并保存到 SD 卡中。
- ✅ voice_test : 扬声器测试，从SD卡读取音频。
- ✅ ws2812_test ：LED 灯测试；

PlatformIO

1. 安装VisualStudioCode，根据你的系统类型选择安装。
2. 打开VisualStudioCode软件侧边栏的"扩展"（或者使用Ctrl+Shift+X打开扩展），搜索"PlatformIO IDE"扩展并下载。
3. 在安装扩展的期间，你可以前往GitHub下载程序，你可以通过点击带绿色字样的"<> Code"下载主分支程序，也通过侧边栏下载"Releases"版本程序。
4. 扩展安装完成后，打开侧边栏的资源管理器（或者使用Ctrl+Shift+E打开），点击"打开文件夹"，找到刚刚你下载的项目代码（整个文件夹），点击"添加"，此时项目文件就添加到你的工作区了。
5. 打开项目文件中的"platformio.ini"（添加文件夹成功后PlatformIO会自动打开对应文件夹的"platformio.ini"）,在"[platformio]"目录下取消注释选择你需要烧录的示例程序（以"default_envs = xxx"为标头），然后点击左下角的"√"进行编译，如果编译无误，将单片机连接电脑，点击左下角"→"即可进行烧录。

Arduino

1. 安装Arduino，根据你的系统类型选择安装。
2. 打开项目文件夹的"example"目录，选择示例项目文件夹，打开以".ino"结尾的文件即可打开Arduino IDE项目工作区。
3. 打开右上角"工具"菜单栏->选择"开发板"->"开发板管理器"，找到或者搜索"esp32"，下载作者名为"Espressif Systems"的开发板文件。接着返回"开发板"菜单栏，选择"ESP32 Arduino"开发板下的开发板类型，选择的开发板类型由"platformio.ini"文件中以[env]目录下的"board = xxx"标头为准，如果没有对应的开发板，则需要自己手动添加项目文件夹下"board"目录下的开发板。
4. 打开菜单栏"文件"->"首选项"，找到"项目文件夹位置"这一栏，将项目目录下的"libraries"文件夹里的所有库文件连带文件夹复制粘贴到这个目录下的"libraries"里边。
5. 在"工具"菜单中选择正确的设置，如下表所示。

Arduino IDE 设置	值
Board	ESP32S3 Dev Module
Upload Speed	921600
USB Mode	Hardware CDC and JTAG
USB CDC On Boot	Enabled
USB Firmware MSC On Boot	Disabled
USB DFU On Boot	Disabled
CPU Frequency	240MHz (WiFi)
Flash Mode	QIO 80MHz
Flash Size	16MB (128Mb)
Core Debug Level	None
Partition Scheme	16M Flash (3MB APP/9.9MB FATFS)
PSRAM	OPI PSRAM
Arduino Runs On	Core 1
Events Run On	Core 1

6. 选择正确的端口。
7. 点击右上角"√"进行编译，如果编译无误，将单片机连接电脑，点击右上角"→"即可进行烧录。

开发平台

1. Micropython
2. Arduino IDE
3. Platform IO

视频

主要特点

• ESP32-S3FN16R8 双核 LX7 @ 240 MHz，16 MB Flash，8 MB PSRAM，Wi-Fi 6 + 蓝牙 5.0
• CC1101 Sub-GHz 无线模块，PN532 NFC，LoRa
• 1.9 英寸 ST7789V IPS TFT 屏幕（320×170），旋转编码器
• 8 × WS2812 可编程 RGB LED，红外遥控收发
• ES7210 音频芯片（麦克风 + 扬声器），TF 卡槽，3.7V 1300mAh 电池

产品参数

组件	描述
MCU	ESP32-S3FN16R8 Dual-core LX7
Flash	16MB
PSRAM	8MB
屏幕	1.9英寸 ST7789V IPS TFT，320×170
Sub-GHz	CC1101
NFC	PN532
音频	ES7210 麦克风与扬声器
充电芯片	BQ25896
电量监测	BQ27220
RGB LED	8 × WS2812 可编程LED
存储	TF 卡
无线	2.4 GHz Wi-Fi & Bluetooth 5 (LE)
USB	1 × USB Port (TYPE-C)
控制	旋转编码器
按键	1 × RESET + 1 × BOOT
尺寸	97.5 × 39 × 31 mm

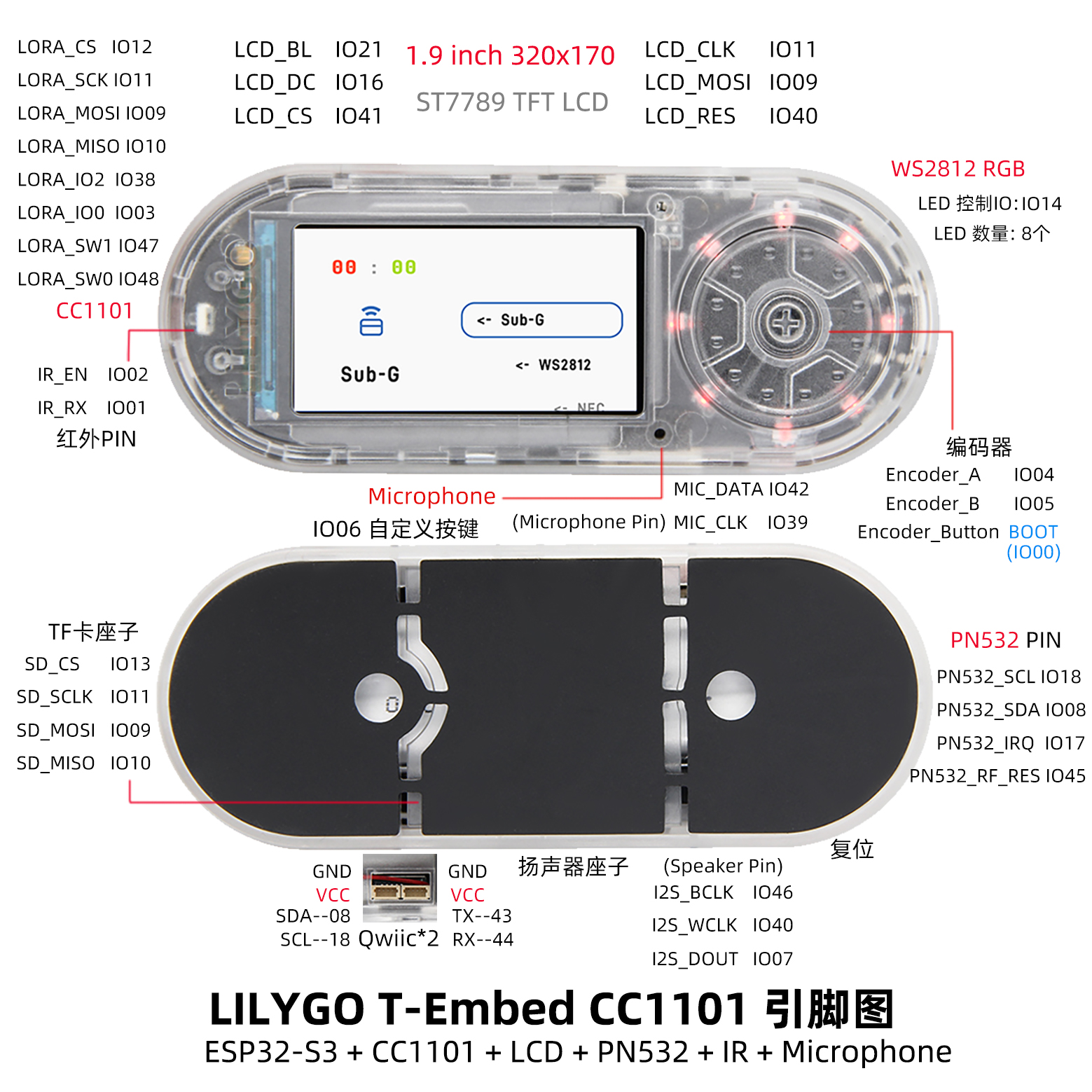

引脚图

引脚定义

#define BOARD_USER_KEY 6
#define BOARD_PWR_EN   15

// WS2812
#define WS2812_NUM_LEDS 8
#define WS2812_DATA_PIN 14

// IR
#define BOARD_IR_EN 2
#define BOARD_IR_RX 1

// MIC
#define BOARD_MIC_DATA 42
#define BOARD_MIC_CLK  39

// VOICE
#define BOARD_VOICE_BCLK  46
#define BOARD_VOICE_LRCLK 40
#define BOARD_VOICE_DIN   7

// --------- DISPLAY ---------
#define DISPLAY_WIDTH  170
#define DISPLAY_HEIGHT 320

#define DISPLAY_BL   21
#define DISPLAY_CS   41
#define DISPLAY_MISO -1
#define DISPLAY_MOSI  9
#define DISPLAY_SCLK 11
#define DISPLAY_DC   16
#define DISPLAY_RST  40

// --------- ENCODER ---------
#define ENCODER_INA 4
#define ENCODER_INB 5
#define ENCODER_KEY 0

// --------- IIC ---------
#define BOARD_I2C_SDA  8
#define BOARD_I2C_SCL  18

// IIC addr
#define BOARD_I2C_ADDR_1 0x24  // PN532
#define BOARD_I2C_ADDR_2 0x55  // BQ27220
#define BOARD_I2C_ADDR_3 0x6b  // BQ25896

// NFC
#define BOARD_PN532_SCL     BOARD_I2C_SCL
#define BOARD_PN532_SDA     BOARD_I2C_SDA
#define BOARD_PN532_RF_REST 45
#define BOARD_PN532_IRQ     17

// --------- SPI ---------
#define BOARD_SPI_SCK  11
#define BOARD_SPI_MOSI 9
#define BOARD_SPI_MISO 10

// TF card
#define BOARD_SD_CS   13
#define BOARD_SD_SCK  BOARD_SPI_SCK
#define BOARD_SD_MOSI BOARD_SPI_MOSI
#define BOARD_SD_MISO BOARD_SPI_MISO

// LORA
#define BOARD_LORA_CS   12
#define BOARD_LORA_SCK  BOARD_SPI_SCK
#define BOARD_LORA_MOSI BOARD_SPI_MOSI
#define BOARD_LORA_MISO BOARD_SPI_MISO
#define BOARD_LORA_IO2  38
#define BOARD_LORA_IO0  3
#define BOARD_LORA_SW1  47
#define BOARD_LORA_SW0  48

尺寸图

原理图

• T-Embed-CC1101_V1.0

数据手册

• CC1101
• PN532
• BQ25896
• BQ27220
• ST7789V

软件开发

依赖库

• RadioLib
• PN532
• XPowersLib
• TFT_eSPI
• RotaryEncoder
• FastLED
• IRremoteESP8266
• ESP32-audioI2S
• LVGL

常见问题

• Q. 看了以上教程我还是不会搭建编程环境怎么办？
  A. 可以参考 LilyGo-Document 文档说明来搭建。

• Q. 设备出现故障时，如何排查故障原因？
  A. 首先检查电源是否正常，电池是否充足；检查设备是否被电脑识别；检查固件是否正确烧录。可参考下载说明恢复出厂固件。

• Q. 不能检测到SD卡？
  A. 建议使用不超过 32GB 的 SanDisk 卡（FAT32 格式）。

• Q. 为什么我的板子一直烧录失败呢？
  A. 请按住 BOOT 按键同时按 RST 按键，然后释放 RST，进入下载模式后重新上传。

• Q. CC1101 模块的通信距离是多少？
  A. CC1101 通信距离受天线设计、环境干扰、数据速率等多种因素影响，在理想条件下可达数百米。

• Q. NFC 无法工作怎么办？
  A. 烧录出厂固件后用配送的 NFC 标签测试。检查标签是否正确贴好、固件是否正确烧录、NFC 功能是否已开启。可参考常见问题表格。

版本历史

Version	Update date	Update description
T-Embed-CC1101_V1.0	2024-07-29	初始硬件版本
T-Embed-CC1101_V1.1	2025-01-09	软件更新
