T5 V2.4
概述
LILYGO T5 V2.4 是一款小巧的超低功耗开发板，搭载 ESP32 双核处理器与 2.13 英寸 SPI 电子墨水屏（122 × 250 像素）。产品支持 DEPG0213BN（2 级灰度）和 GDEM0213B74（4 级灰度）两种屏幕版本。电子墨水屏仅在刷新时消耗电能，断电后可保持画面，适合电池供电的电子名牌、电子价签、物联网传感器和家居自动化显示。板载 Wi-Fi、蓝牙 4.2/BLE、CH9102 USB-UART 编程接口以及 TF 卡槽。
快速开始
示例支持
| 示例 | PlatformIO/Arduino | ESP-IDF | 说明 |
|---|---|---|---|
| LilyGo-T5-Epaper-Series | ✓ | 电子墨水屏显示演示、局部刷新、GxEPD2 示例 |
PlatformIO
- 安装 Visual Studio Code 和 Python
- 在 VS Code 中搜索并安装 PlatformIO IDE 扩展
- 打开
LilyGo-T5-Epaper-Series项目文件夹 - 打开
platformio.ini并选择示例 - 点击 ✓ 编译，连接 USB 后点击 → 上传
Arduino
- 安装 Arduino IDE
- 安装 Arduino ESP32
- 在 工具 → 开发板 中配置：
| Arduino IDE 设置 | 值 |
|---|---|
| 开发板 | ESP32 Dev Module |
| 端口 | 你的端口 |
| Flash Size | 4MB (32Mb) |
| Partition Scheme | Default 4MB with spiffs |
| PSRAM | Disabled |
| Upload Speed | 921600 |
- 点击 上传
开发平台
相关视频
主要特性
- ESP32 双核 Xtensa LX6 @ 240 MHz，支持 Wi-Fi + 蓝牙
- 2.13 英寸电子墨水屏，122 × 250 像素
- 支持 DEPG0213BN（2 级灰度）和 GDEM0213B74（4 级灰度）
- 断电后可无限期保持画面（双稳态 / 零待机功耗）
- 支持局部刷新，全局刷新时间约 2 秒
- 超低功耗深度睡眠模式
- CH9102 USB-UART 编程接口
- TF 卡槽提供本地存储
- GPIO12 控制显示屏电源
- 工作电压 3.3 V
- 工作温度：0 °C 至 50 °C

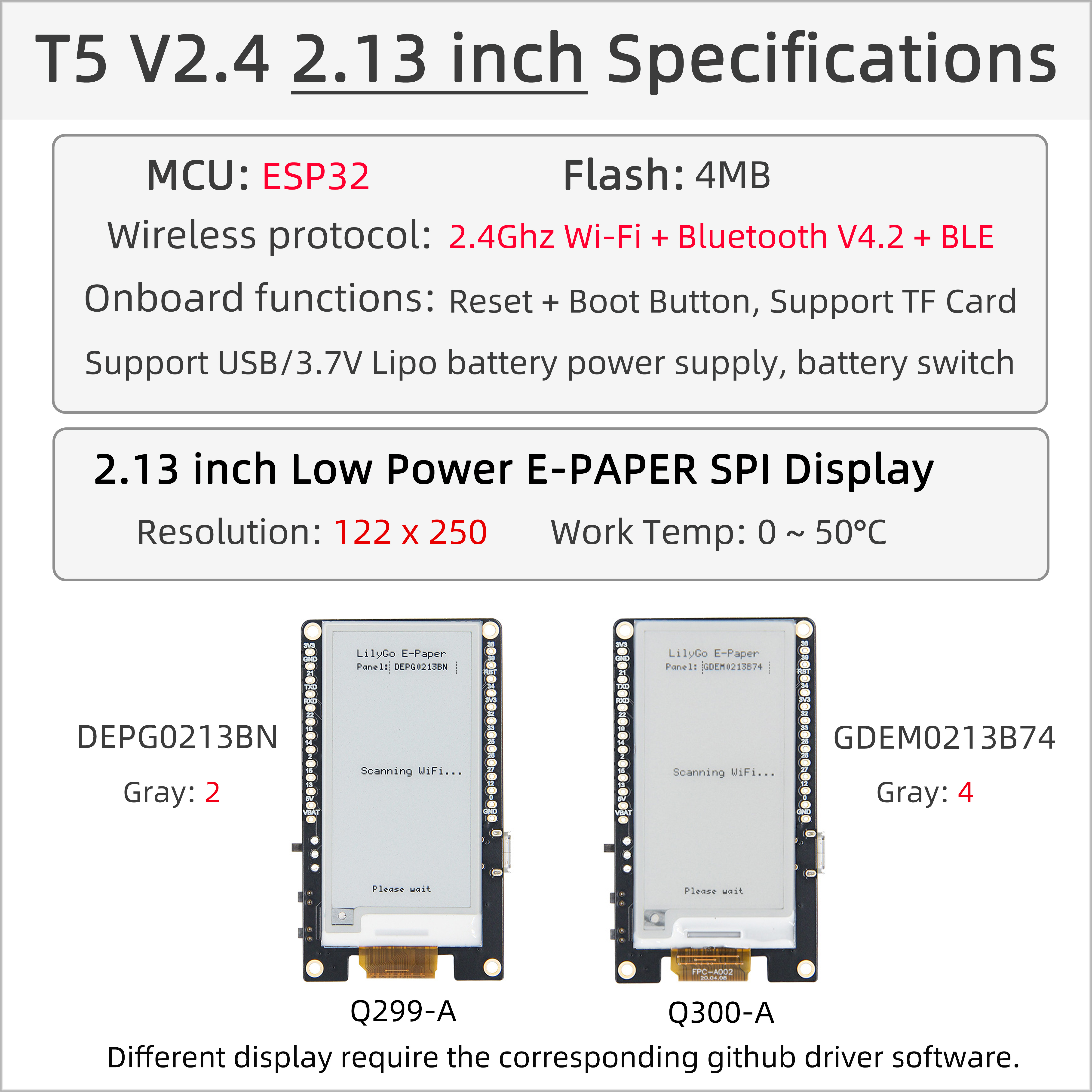

产品参数
| 参数 | 值 |
|---|---|
| SOC | ESP32（Xtensa 双核 LX6，240 MHz） |
| Flash | 4 MB |
| PSRAM | — |
| 无线 | Wi-Fi 802.11 b/g/n，蓝牙 4.2 |
| 显示屏 | 2.13 英寸电子墨水屏，122 × 250；DEPG0213BN（2 级灰度）或 GDEM0213B74（4 级灰度） |
| 显示接口 | SPI |
| 存储 | TF 卡槽 |
| USB | CH9102 USB-UART |
| 刷新 | 支持局部刷新，全局刷新约 2 秒 |
| 功耗 | 约 300 µA |
| 显示屏电源控制 | GPIO12 |
| 工作电压 | 3.3 V |
| 工作温度 | 0 °C 至 50 °C |

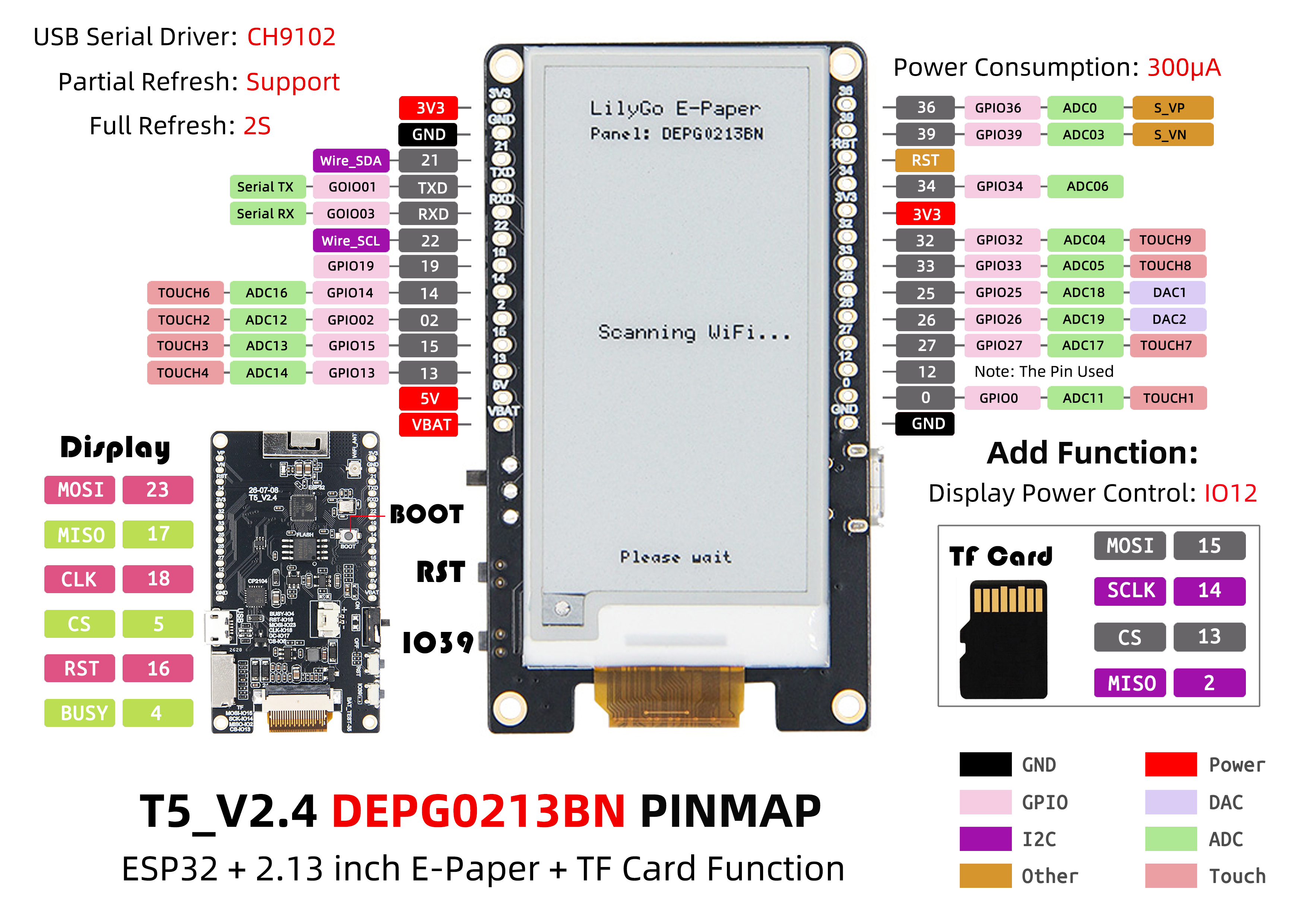

引脚图
尺寸图
原理图
数据手册
软件开发
依赖库
常见问题
版本迭代
| 版本 | 日期 | 说明 |
|---|---|---|
| V2.4 | 更新产品图片、屏幕版本与 USB-UART 芯片 | |
| V2.3.1 | 更新 PCB 布局 | |
| V2.3 | 初版发布 |
