概述

LILYGO T-Circle 是 ESP32 版本的圆形屏幕开发板，核心搭载 0.75 英寸 TFT LCD 圆形显示屏，支持 160×160 分辨率与 262K 色彩显示，配备 CST816D 电容式触摸芯片实现精准触控交互。硬件采用 GC9D01N 驱动芯片，通过 12 引脚（含 3V3 供电、SPI 接口、I2C 通信等）与外部设备连接，兼容 Arduino 等开发框架。适用于智能手表、物联网设备界面或微型嵌入式系统的原型开发。

注意：T-Circle 为 ESP32 版本，ESP32-S3 版本请参考 T-Circle S3。

快速开始

示例支持

示例	PlatformIO/Arduino	ESP-IDF	描述
Basic Display	✓		基础显示示例
Touch Test	✓		触摸测试示例

PlatformIO

1. 安装 Visual Studio Code 并安装 "PlatformIO IDE" 扩展，安装后重启。
2. 从 GitHub 下载 T-Circle 项目代码，在 VS Code 中打开。
3. 在 platformio.ini 中取消注释选择所需示例，点击 (✔) 编译，连接设备后点击 (→) 烧录。

Arduino

1. 安装 Arduino IDE 和 Arduino ESP32。
2. 将 libraries 目录中的所有文件夹复制到 Arduino 库目录（~/Documents/Arduino/libraries）。
3. 在"工具"菜单中选择正确的设置，如下表所示。

Arduino IDE 设置	值
Board	ESP32 Dev Module
Upload Speed	921600
CPU Frequency	240MHz (WiFi)
Flash Mode	QIO 80MHz
Flash Size	16MB (128Mb)
Core Debug Level	None
Partition Scheme	默认配置
PSRAM	Enabled

4. 选择正确的端口，上传程序。

开发平台

1. Platform IO
2. Arduino IDE
3. Micropython

视频

主要特点

• ESP32：16MB Flash，8MB PSRAM (Octal SPI)，Wi-Fi + 蓝牙
• 0.75 英寸 GC9D01N TFT LCD 圆屏（160×160，SPI）
• CST816D 电容触摸（I2C）
• 12 引脚扩展接口，2 × M1.6 定位孔

产品参数

组件	描述
MCU	ESP32
Flash	16MB
PSRAM	8MB (Octal SPI)
屏幕	0.75 英寸 GC9D01N TFT LCD (160×160)
触摸	CST816D 电容触摸
总线	SPI
无线	2.4GHz Wi-Fi + Bluetooth
扩展接口	12pin 扩展接口
按键	RESET + BOOT
电源	5V/500mA
安装孔	2 × M1.6×2
尺寸	32 × 17mm

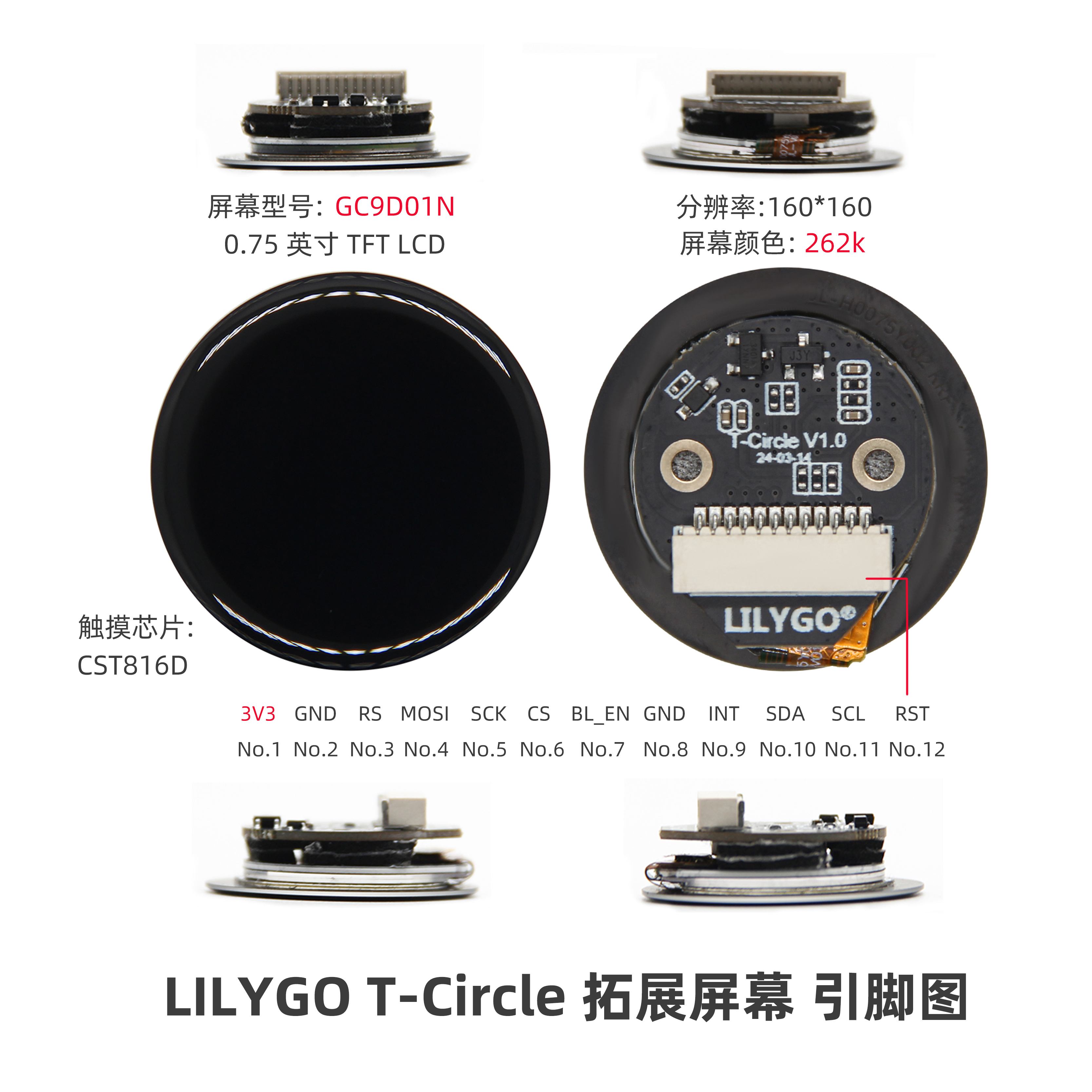

引脚图

尺寸图

原理图

• T-Circle-S3 原理图（S3 版本，ESP32 版本请参考 GitHub 仓库）

数据手册

• GC9D01N Datasheet
• MAX98357A Datasheet
• MSM261S4030H0R Datasheet
• MP34DT05-A Datasheet

软件开发

• T-Circle GitHub 仓库

依赖库

• TFT_eSPI-2.5.43
• Arduino_DriveBus-1.1.16
• Arduino_GFX-1.3.7
• ESP32-audioI2S-3.0.6
• DFRobot_MSM261
• FastLED-3.6.0

常见问题

• Q. 看了教程还是不会搭建编程环境怎么办？
  A. 参考 LilyGo-Document 文档说明来搭建。

• Q. 为什么板子一直烧录失败？
  A. 请按住 "BOOT" 按键，再按 "RST" 按键，然后点击烧录进入下载模式。

• Q. T-Circle 和 T-Circle S3 有什么区别？
  A. T-Circle 核心主控为 ESP32，T-Circle S3 核心主控为性能更强的 ESP32-S3，请根据项目需求选择。

版本历史

Version	Update date	Update description
T-Circle_V1.0	2021-03-14	初始版本
