概述

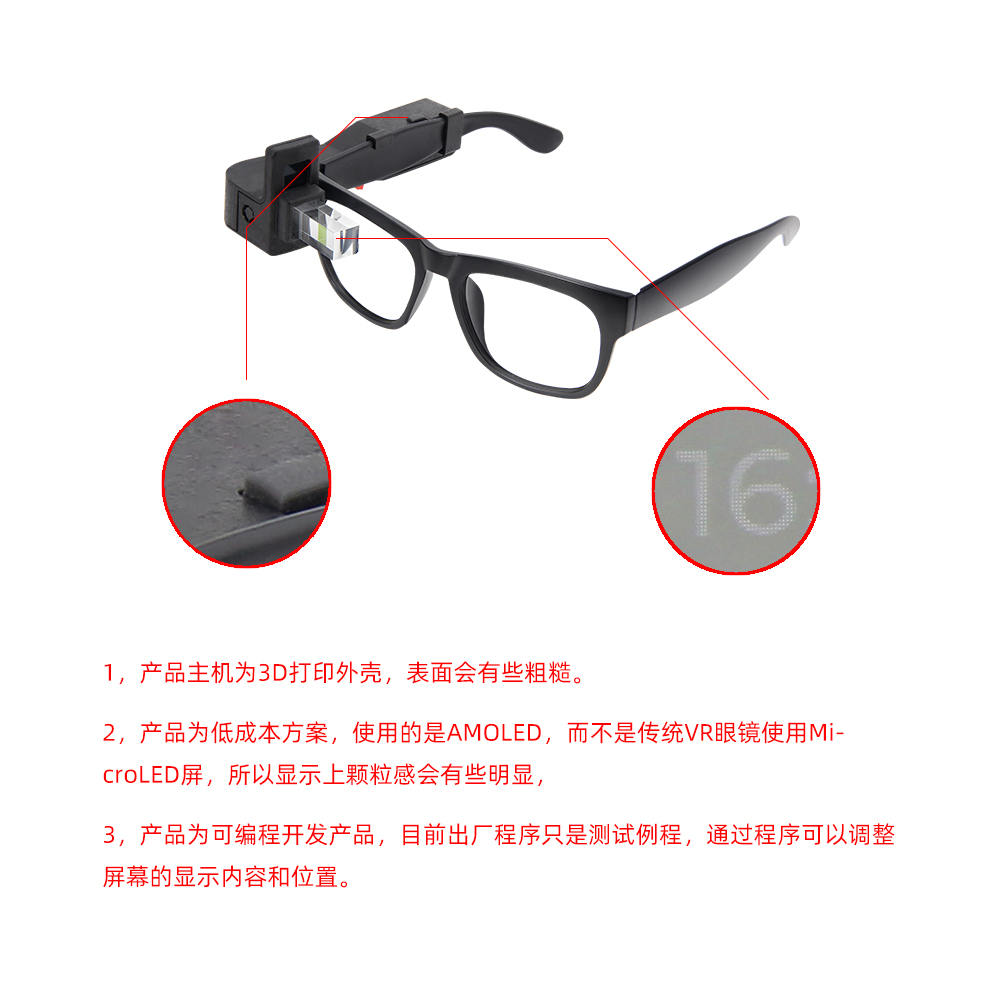

LILYGO T-Glass 是一款基于 ESP32-S3 FN4R2 的智能可穿戴开发板，集成 BHI260AP AI 运动传感器（六轴 IMU）和 JD9613 驱动的 1.1 英寸 LTPS AMOLED 显示屏（分辨率 294×126px，可见区域 126×126px）。内置 4MB Flash 和 2MB QSPI PSRAM，配备 PCF85063A RTC、麦克风输入、振动反馈电机、侧面触摸按键和 QWIIC 扩展接口，适用于智能眼镜、运动追踪和便携可穿戴设备。

同系列产品 T-Wristband（LILYGO Mall）使用相同主控和代码仓库，可见区域为 126×250px。

快速开始

示例支持

示例	PlatformIO/Arduino	描述
GlassFactory	✓	出厂综合测试
GlassHelloWorld	✓	Hello World 显示示例
Glass6DoF	✓	六轴 IMU 运动传感示例
GlassDeepSleep	✓	深度睡眠示例
GlassTouchButton	✓	触摸按键示例
GlassRtcDateTime	✓	RTC 时钟示例
GlassBatteryVoltage	✓	电池电量检测示例
GlassVoiceActivityDetection	✓	语音活动检测示例

PlatformIO

1. 安装 Visual Studio Code 并安装 "PlatformIO IDE" 扩展，安装后重启。
2. 从 GitHub 下载 LilyGO-T-Wristband-and-T-Glass 项目代码，在 VS Code 中打开。
3. 在 platformio.ini 中取消注释选择所需示例（src_dir = xxx），点击 (✔) 编译，连接设备后点击 (→) 烧录。

Arduino

1. 安装 Arduino IDE 和 Arduino ESP32（2.0.5 及以上，3.0 以下版本）。
2. 在库管理器中安装 LilyGO T-Wristband and T-Glass（选择 Install ALL），再安装 lvgl 8.4.0 和 SensorLib 0.1.8。
3. 在"工具"菜单中选择正确的设置，如下表所示。

Arduino IDE 设置	值
Board	ESP32S3 Dev Module
Upload Speed	921600
USB Mode	CDC and JTAG
USB CDC On Boot	Enabled
USB Firmware MSC On Boot	Disabled
USB DFU On Boot	Disabled
CPU Frequency	240MHz (WiFi)
Flash Mode	QIO 80MHz
Flash Size	4MB (32Mb)
Core Debug Level	None
Partition Scheme	Default 4MB with spiffs (1.2MB APP/1.5MB SPIFFS)
PSRAM	QSPI PSRAM
Upload Mode	UART0/Hardware CDC
Arduino Runs On	Core 1
Events Run On	Core 1

4. 选择正确的端口，上传程序。

开发平台

1. Platform IO
2. Arduino IDE
3. Micropython

视频

主要特点

• ESP32-S3 FN4R2：4MB Flash，2MB QSPI PSRAM，Wi-Fi + 蓝牙 5.0
• 1.1 英寸 JD9613 LTPS AMOLED（294×126px，可见区域 126×126px）
• BHI260AP AI 传感器（六轴 IMU：加速度计 + 陀螺仪）
• PCF85063A RTC，麦克风输入，振动反馈电机，侧面触摸按键
• 2 × QWIIC 接口，睡眠电流约 300µA

产品参数

组件	描述
MCU	ESP32-S3 FN4R2
Flash	4MB
PSRAM	2MB (QSPI)
屏幕	1.1 英寸 JD9613 LTPS AMOLED (294×126px)
运动传感器	BHI260AP AI 传感器（六轴 IMU）
触摸	侧面触摸按键
RTC	PCF85063A
音频	麦克风输入
振动	振动反馈电机
无线	2.4GHz Wi-Fi + Bluetooth 5.0 (LE)
USB	1 × USB Type-C
扩展接口	2 × QWIIC (4pin)
按键	RESET + BOOT
开关	侧面电源开关
功耗	工作：90~230mA，睡眠：约 300µA
尺寸	140×67×111mm

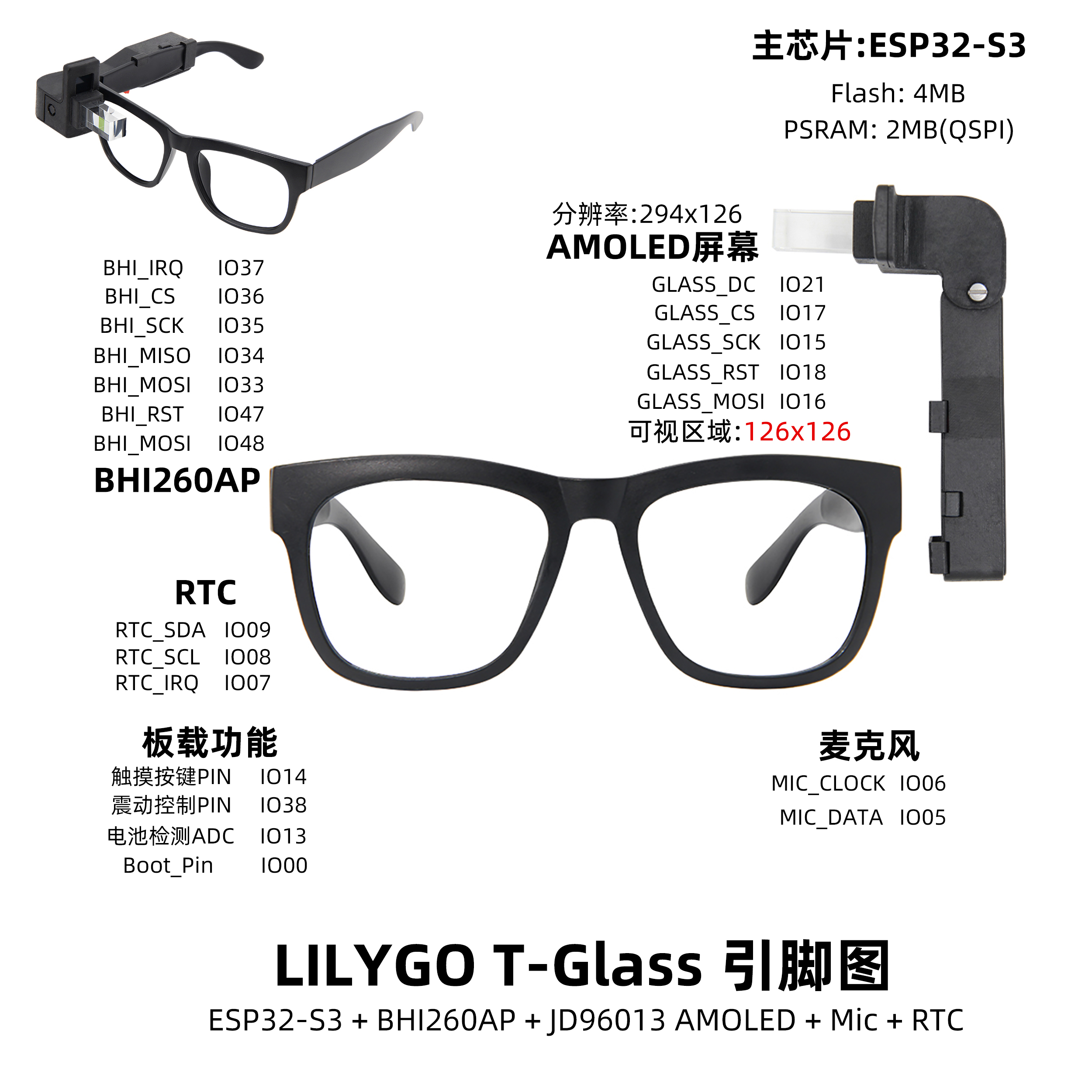

引脚图

尺寸图

原理图

• T-Glass / T-Wristband 原理图

数据手册

• JD9613 Datasheet
• ESP32-S3 Datasheet
• BHI260AP Datasheet
• PCF85063A Datasheet

软件开发

• LilyGO-T-Wristband-and-T-Glass GitHub 仓库

依赖库

• SensorLib 0.1.8
• lvgl 8.4.0
• MadgwickAHRS

常见问题

• Q. 找不到上传端口或 USB 持续闪烁怎么办？
  A. 手动进入下载模式：连接 USB 后，长按 BOOT 键同时按下 RST 键，先松开 RST，再松开 BOOT，然后上传程序。

• Q. 使用外部电源（非 USB-C）供电时设备阻塞？
  A. 关闭 USB_CDC_ON_BOOT 选项（Arduino IDE 工具菜单 → USB CDC On Boot → Disabled；PlatformIO 在 build_flags 中将 -DARDUINO_USB_CDC_ON_BOOT=1 改为 -UARDUINO_USB_CDC_ON_BOOT）。关闭后串口信息从 GPIO43/GPIO44 输出。

• Q. JD9613 屏幕旋转有哪些限制？
  A. JD9613 RAM 仅为屏幕尺寸的 1/2，不支持任意旋转。方向 0/2 为两个相反的竖屏方向；方向 1/3 为同一横屏方向，无法区分。

• Q. 如何验证硬件是否正常？
  A. 烧录 firmware 目录中的二进制文件，运行出厂自检程序。

版本历史

Version	Update date	Update description
T-Glass V2	—	修改反射棱镜版本
T-Glass V1	—	初始版本
