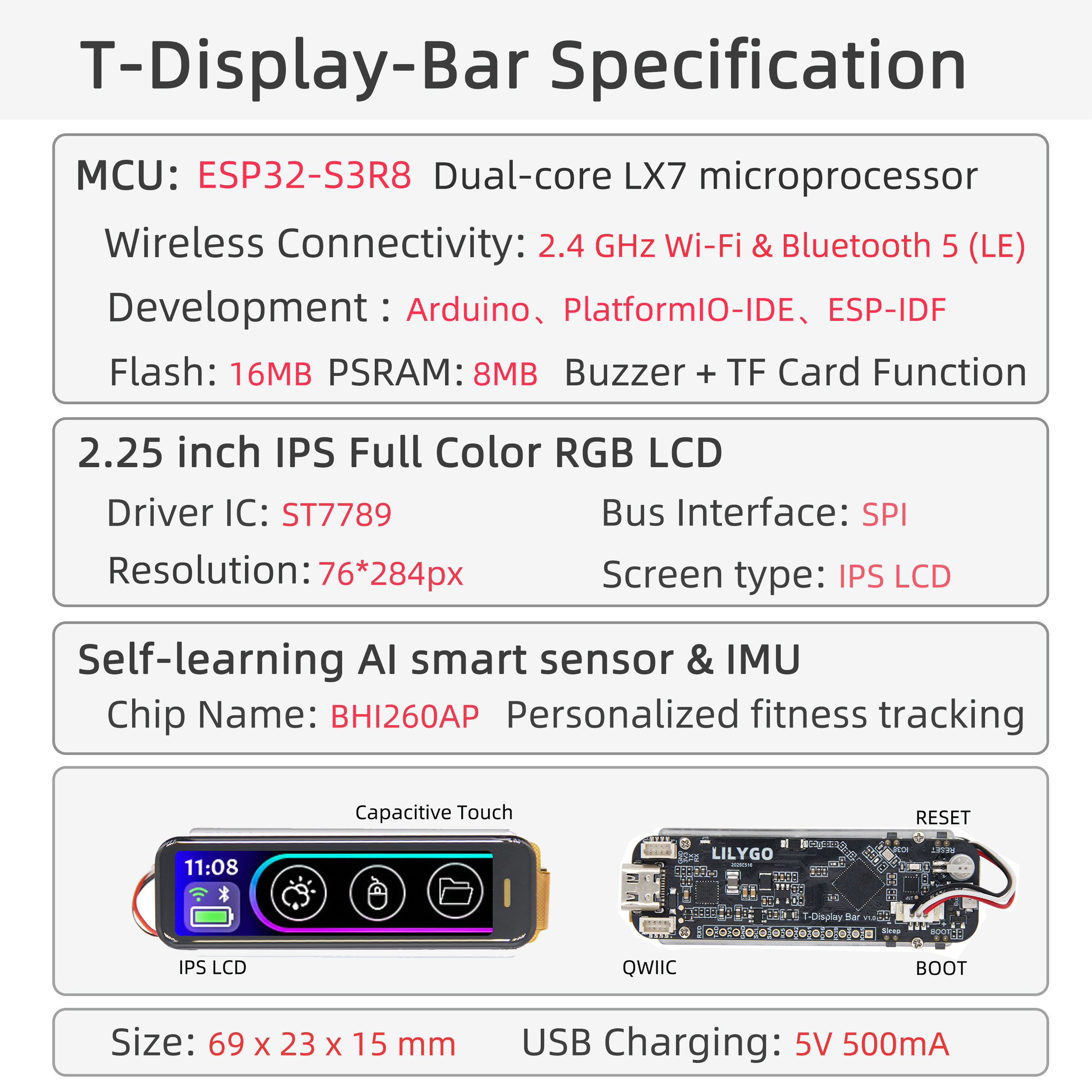

概述
LILYGO T-Display Bar 是一款基于 ESP32-S3R8 的高集成嵌入式智能显示模组，搭载 2.25 英寸 ST7789 IPS LCD（76×284px）和 CST816 电容触摸，内置 BHI260AP AI 传感器（六轴 IMU）、有源蜂鸣器、TF 卡及 QWIIC 扩展接口，支持 Wi-Fi 和蓝牙 5.0。紧凑型结构（69×23×15mm）适合工业仪表、信息展示和便携设备应用。
快速开始
示例支持
| 示例 | PlatformIO/Arduino | 描述 |
|---|---|---|
| Factory | ✓ | 出厂测试（含天气桌面、蓝牙鼠标） |
| TFT_ESPI_Example | ✓ | TFT_eSPI 库适配示例 |
| LVGL_Example | ✓ | LVGL 图形界面示例 |
| WIFI_Config | ✓ | Wi-Fi 配置示例 |
| BHI260AP | ✓ | 六轴 IMU 传感器示例 |
| BHI260AP_StepCounter | ✓ | 步数计数示例 |
| BQ27220 | ✓ | 电量监测示例 |
| BQ25896 | ✓ | 电源管理芯片示例 |
| RTC | ✓ | PCF8563 实时时钟示例 |
| SD_Card | ✓ | SD 卡读写示例 |
| Sleep_Mode | ✓ | ESP32-S3 睡眠模式示例 |
PlatformIO
- 安装 Visual Studio Code 并安装 "PlatformIO IDE" 扩展，安装后重启。
- 从 GitHub 下载 T-Display-Bar 项目代码，在 VS Code 中打开。
- 在
platformio.ini中取消注释选择所需示例，点击 (✔) 编译，连接设备后点击 (→) 烧录。
Arduino
- 安装 Arduino IDE 和 Arduino ESP32。
- 将
libraries目录中的所有文件夹复制到 Arduino 库目录（~/Documents/Arduino/libraries）。 - 在"工具"菜单中选择正确的设置，如下表所示。
| Arduino IDE 设置 | 值 |
|---|---|
| Board | ESP32S3 Dev Module |
| Upload Speed | 921600 |
| USB Mode | CDC and JTAG |
| USB CDC On Boot | Enabled |
| USB Firmware MSC On Boot | Disabled |
| USB DFU On Boot | Disabled |
| CPU Frequency | 240MHz (WiFi) |
| Flash Mode | QIO 80MHz |
| Flash Size | 16MB (128Mb) |
| Core Debug Level | None |
| Partition Scheme | 8M with spiffs (3MB APP/1.5MB SPIFFS) |
| PSRAM | OPI PSRAM |
| Upload Mode | UART0/Hardware CDC |
| Arduino Runs On | Core 1 |
| Events Run On | Core 1 |
- 选择正确的端口，上传程序。
开发平台
视频
主要特点
- ESP32-S3R8：16MB Flash，8MB OPI PSRAM，Wi-Fi + 蓝牙 5.0
- 2.25 英寸 ST7789 IPS LCD（76×284px），CST816 电容触摸
- BHI260AP AI 传感器（六轴 IMU：加速度计 + 陀螺仪）
- 有源蜂鸣器，TF 卡扩展，2 × QWIIC 接口
- 紧凑尺寸（69×23×15mm）
产品参数
| 组件 | 描述 |
|---|---|
| MCU | ESP32-S3R8 Dual-core LX7 |
| Flash | 16MB |
| PSRAM | 8MB (OPI PSRAM) |
| 屏幕 | 2.25 英寸 ST7789 IPS LCD (76×284px) |
| 触摸 | CST816 电容触摸 |
| 传感器 | BHI260AP AI 传感器（六轴 IMU） |
| 存储 | TF 卡 |
| 蜂鸣器 | 有源蜂鸣器 |
| 无线 | 2.4GHz Wi-Fi + Bluetooth 5.0 (LE) |
| USB | 1 × USB Type-C (OTG) |
| IO 接口 | 2.54mm 间距 13pin 接口 |
| 扩展接口 | 2 × QWIIC + 1 × 电池座 |
| 按键 | RESET + BOOT + IO38 + Sleep |
| 尺寸 | 69×23×15mm |
引脚图
引脚映射
| GPIO | 功能 |
|---|---|
| IO2 / IO3 | I2C SDA |
| IO12 / IO13 / IO14 | SPI MOSI / MISO / SCK |
| IO6 / IO7 | TFT MOSI / SCLK |
| IO8 / IO5 / IO40 / IO15 | TFT CS / DC / RST / BL |
| IO16 / IO17 / IO18 | BHI260AP EN / RST / IRQ |
| IO11 | SD CS |
| IO9 | 蜂鸣器 |
| IO21 / IO1 | 触摸 IRQ / RST |
| IO38 / IO0 | 按键 1 / 按键 2 (BOOT) |
| IO19 / IO20 | USB D- / D+ |
| IO43 / IO44 | UART TX / RX |
尺寸图
原理图
数据手册
软件开发
依赖库
常见问题
Q. 如何进入下载模式？
A. 按住 "BOOT" 按键重新连接 USB 即可进入下载模式。Q. 外部 UART 接口没有输出怎么办？
A. 项目默认将 USB 接口作为 UART0 调试输出。PlatformIO 用户在platformio.ini中将-DARDUINO_USB_CDC_ON_BOOT=true改为false；Arduino 用户在"工具"菜单中将 USB CDC On Boot 设为 Disabled。Q. 为什么 Arduino IDE 提示升级库文件？
A. 建议不升级，不同版本的库文件可能不兼容。
版本历史
| Version | Update date | Update description |
|---|---|---|
| T-Display-Bar_V1.1 | — | 初始版本 |
