概述
LILYGO T-Deck Plus 是 T-Deck 的升级版本，基于 ESP32-S3 主控，搭载 2.8 英寸 ST7789 LCD（320×240）、轨迹球导航模块、物理键盘（I²C）、SX1262 LoRa、MIA-M10Q GNSS、ES7210 麦克风阵列和 TF 卡，支持 2000mAh 锂电池供电。
注意： T-Deck-Plus 的 Grove 接口引脚已分配给 GPS 模块，Grove 接口不可使用。T-Deck 版本无触摸屏，使用轨迹球导航代替。
快速开始
示例支持
| 示例 | PlatformIO/Arduino | 描述 |
|---|---|---|
| UnitTest | ✓ | 出厂硬件单元测试 |
| Keyboard_T_Deck_Master | ✓ | 读取键盘输入 |
| Keyboard_ESP32C3 | ✓ | ESP32-C3 键盘 I2C 从机 |
| Microphone | ✓ | 噪声检测示例 |
| Touchpad | ✓ | 读取轨迹球坐标 |
| GPSShield | ✓ | GPS 扩展板示例 |
如果启用麦克风，板子中间的 BOOT 按键（GPIO0）将不可用。
PlatformIO
- 安装 Visual Studio Code 并安装 "PlatformIO IDE" 扩展，安装后重启。
- 从 GitHub 下载 T-Deck 项目代码，在 VS Code 中打开。
- 在
platformio.ini中取消注释选择所需示例，点击 (✔) 编译，连接设备后点击 (→) 烧录。
Arduino
- 安装 Arduino IDE 和 Arduino ESP32。
- 将
lib目录中的所有文件夹复制到 Arduino 库目录（~/Documents/Arduino/libraries）。 - 在"工具"菜单中选择正确的设置，如下表所示。
| Arduino IDE 设置 | 值 |
|---|---|
| Board | ESP32S3 Dev Module |
| Upload Speed | 921600 |
| USB Mode | Hardware CDC and JTAG |
| USB CDC On Boot | Enabled |
| USB Firmware MSC On Boot | Disabled |
| USB DFU On Boot | Disabled |
| CPU Frequency | 240MHz (WiFi) |
| Flash Mode | QIO 80MHz |
| Flash Size | 16MB (128Mb) |
| Core Debug Level | None |
| Partition Scheme | 16M Flash (3MB APP/9.9MB FATFS) |
| PSRAM | OPI PSRAM |
| Upload Mode | UART0/Hardware CDC |
| Arduino Runs On | Core 1 |
| Events Run On | Core 1 |
- 选择正确的端口，上传程序。若无法上传，请按住 BOOT（轨迹球中间按键）后插入 USB，再点击上传，上传完成后按 RST 键退出下载模式。
开发平台
视频
主要特点
- ESP32-S3FN16R8：16MB Flash，8MB OPI PSRAM，Wi-Fi + 蓝牙 5.0
- 2.8 英寸 ST7789 LCD（320×240），轨迹球导航
- SX1262 LoRa（433MHz~915MHz 可选），MIA-M10Q GNSS
- ES7210 音频编解码器 + MSM381A3729H9CP 麦克风阵列
- 2000mAh 锂聚合物电池，物理键盘（I²C），TF 卡
产品参数
| 组件 | 描述 |
|---|---|
| MCU | ESP32-S3FN16R8 Dual-core LX7 |
| Flash | 16MB |
| PSRAM | 8MB (OPI) |
| LoRa | SX1262（433MHz~915MHz 可选） |
| GNSS | MIA-M10Q |
| 屏幕 | 2.8 英寸 ST7789 LCD (320×240) |
| 控制方式 | 轨迹球导航模块 |
| 输入 | 物理键盘（I²C） |
| 音频 | ES7210 + MSM381A3729H9CP 麦克风阵列 |
| 电池 | 2000mAh 锂聚合物电池 |
| 存储 | TF 卡 |
| 无线 | 2.4GHz Wi-Fi + Bluetooth 5.0 (LE) |
| USB | 1 × USB Type-C |
| IO 扩展 | 2mm 间距 6pin 接口 |
| 扩展接口 | GPS 扩展接口 + 2 × JST GH 1.25mm + 4pin 接口 |
| 按键 | RST + BOOT（轨迹球） |
| 开关 | 电源开关 |
| 定位孔 | 2mm 定位孔 |
| 尺寸 | 100×68×11mm |

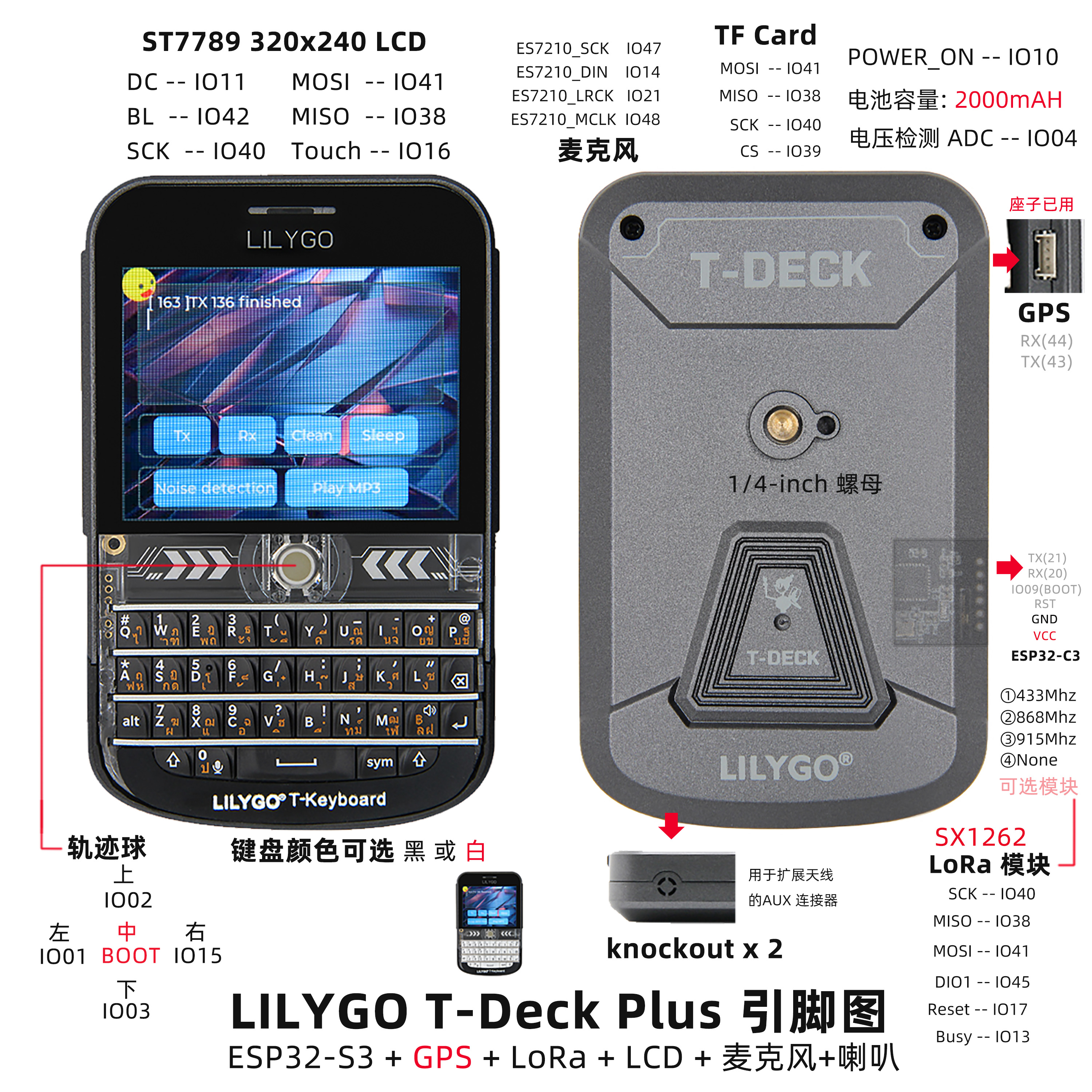

引脚图
引脚映射
c
#define BOARD_POWERON 10 // 外设电源控制，使用外设时需置 HIGH
#define BOARD_I2S_WS 5
#define BOARD_I2S_BCK 7
#define BOARD_I2S_DOUT 6
#define BOARD_I2C_SDA 18
#define BOARD_I2C_SCL 8
#define BOARD_BAT_ADC 4
#define BOARD_TOUCH_INT 16
#define BOARD_KEYBOARD_INT 46
#define BOARD_SDCARD_CS 39
#define BOARD_TFT_CS 12
#define RADIO_CS_PIN 9
#define BOARD_TFT_DC 11
#define BOARD_TFT_BACKLIGHT 42
#define BOARD_SPI_MOSI 41
#define BOARD_SPI_MISO 38
#define BOARD_SPI_SCK 40
#define BOARD_TBOX_G02 2
#define BOARD_TBOX_G01 3
#define BOARD_TBOX_G04 1
#define BOARD_TBOX_G03 15
#define BOARD_ES7210_MCLK 48
#define BOARD_ES7210_LRCK 21
#define BOARD_ES7210_SCK 47
#define BOARD_ES7210_DIN 14
#define RADIO_BUSY_PIN 13
#define RADIO_RST_PIN 17
#define RADIO_DIO1_PIN 45
#define BOARD_BOOT_PIN 0
#define BOARD_GPS_TX_PIN 43
#define BOARD_GPS_RX_PIN 44尺寸图
原理图
数据手册
软件开发
依赖库
常见问题
Q. T-Deck Plus 是否有触摸屏功能？
A. T-Deck Plus 没有触摸屏，使用轨迹球导航模块替代触摸操作。Q. Grove 接口可以使用吗？
A. T-Deck-Plus 的 Grove 接口引脚已分配给 GPS 模块，Grove 接口不可使用。Q. 为什么板子一直烧录失败？
A. 按住轨迹球中间按键（BOOT），然后插入 USB，此时芯片进入下载模式，再点击上传。上传完成后按 RST 键退出下载模式。Q. 为什么 Arduino IDE 提示升级库文件？
A. 建议不升级，不同版本的库文件可能不兼容。
版本历史
| Version | Update date | Update description |
|---|---|---|
| T-Deck-Plus V1.0 | — | 初始版本 |
