LILYGO T5 E-Paper
概述
LILYGO T5-4.7-S3 电容触摸屏开发板是一款基于 ESP32-S3-WROOM-1-N16R8 芯片（内置 8MB PSRAM 和 16MB Flash）的 4.7 英寸电子墨水屏（E-Paper）解决方案。该产品集成了电容式触摸功能（支持两点触控），配备了 PCF8563 实时时钟芯片，并设有 Type-C USB 接口以及 Li-Po 电池接口（JST-PH 2.0mm），支持电池电压监测（Bat ADC）。它提供兼容树莓派 40-PIN 的 GPIO 扩展接口，板载 TF 卡槽，具备专用的屏幕驱动信号（STV/LE）和 SPI 接口（CS/SCLK/MOSI/MISO），并采用 2.5D 弧面设计，专为开发低功耗、带触控交互的电子墨水屏应用（如信息牌、智能家居显示终端、便携设备等）而设计。
快速开始
示例支持
txt
examples/
├── button # 按键示例
├── demo # 综合测试示例（含睡眠电流测试）
├── drawExample # 绘制线条和圆形示例
├── drawImages # 显示图片示例
├── grayscale_test # 灰度测试
├── screen_repair # 全屏刷新示例
├── spi_driver # 作为 SPI 从设备
├── touch # 触摸示例
└── wifi_sync # Wi-Fi 综合示例PlatformIO
- 安装VisualStudioCode，根据你的系统类型选择安装。
- 打开VisualStudioCode软件侧边栏的"扩展"（或者使用Ctrl+Shift+X打开扩展），搜索"PlatformIO IDE"扩展并下载。
- 在安装扩展的期间，你可以前往GitHub下载程序，你可以通过点击带绿色字样的"<> Code"下载主分支程序，也通过侧边栏下载"Releases"版本程序。
- 扩展安装完成后，打开侧边栏的资源管理器（或者使用Ctrl+Shift+E打开），点击"打开文件夹"，找到刚刚你下载的项目代码（整个文件夹），点击"添加"，此时项目文件就添加到你的工作区了。
- 打开项目文件中的"platformio.ini"（添加文件夹成功后PlatformIO会自动打开对应文件夹的"platformio.ini"）,在"[platformio]"目录下取消注释选择你需要烧录的示例程序（以"default_envs = xxx"为标头），然后点击左下角的"√"进行编译，如果编译无误，将单片机连接电脑，点击左下角"→"即可进行烧录。
Arduino
- 安装Arduino，根据你的系统类型选择安装。
- 打开项目文件夹的"example"目录，选择示例项目文件夹，打开以".ino"结尾的文件即可打开Arduino IDE项目工作区。
- 打开右上角"工具"菜单栏->选择"开发板"->"开发板管理器"，找到或者搜索"esp32"，下载作者名为"Espressif Systems"的开发板文件。接着返回"开发板"菜单栏，选择"ESP32 Arduino"开发板下的开发板类型。
- 打开菜单栏"文件"->"首选项"，找到"项目文件夹位置"这一栏，将项目目录下的"libraries"文件夹里的所有库文件连带文件夹复制粘贴到这个目录下的"libraries"里边。
- 在"工具"菜单中选择正确的设置，如下表所示。
| Arduino IDE 设置 | 值 |
|---|---|
| Board | ESP32S3 Dev Module |
| Upload Speed | 921600 |
| USB Mode | Hardware CDC and JTAG |
| USB CDC On Boot | Enabled |
| USB Firmware MSC On Boot | Disabled |
| USB DFU On Boot | Disabled |
| CPU Frequency | 240MHz (WiFi) |
| Flash Mode | QIO 80MHz |
| Flash Size | 16MB (128Mb) |
| Core Debug Level | None |
| Partition Scheme | 16M Flash (3MB APP/9.9MB FATFS) |
| PSRAM | OPI PSRAM |
| Arduino Runs On | Core 1 |
| Events Run On | Core 1 |
- 选择正确的端口。
- 点击右上角"√"进行编译，如果编译无误，将单片机连接电脑，点击右上角"→"即可进行烧录。
开发平台
视频
主要特点
- ESP32-S3-WROOM-1-N16R8：16 MB Flash，8 MB PSRAM，Wi-Fi + 蓝牙 5.0
- 4.7 英寸 EDO47TC1 电子墨水屏（540×960），低功耗
- GT911 两点电容触控，PCF8563 实时时钟
- 兼容树莓派 40-PIN GPIO 扩展接口
- TF 卡槽，Type-C USB，JST-PH 2.0mm 电池接口
- 2.5D 弧面设计，6 × 3.8mm 定位孔
产品参数
| 组件 | 描述 |
|---|---|
| MCU | ESP32-S3-WROOM-1-N16R8 |
| Flash | 16MB |
| PSRAM | 8MB |
| 屏幕 | EDO47TC1 4.7英寸电子墨水屏 (540×960) |
| 触摸 | GT911 两点电容触控 |
| 时钟 | PCF8563 (I²C) |
| 存储 | TF 卡 |
| 无线 | 2.4 GHz Wi-Fi & Bluetooth 5 (LE) |
| USB | 1 × TYPE-C (USB + OTG) |
| IO 扩展 | 2 × 20pin（树莓派 40-PIN 兼容） |
| 按键 | RST + SIR_io0 + io21 |
| 定位孔 | 6 × 3.8mm |
| 尺寸 | 121 × 67 × 12mm |

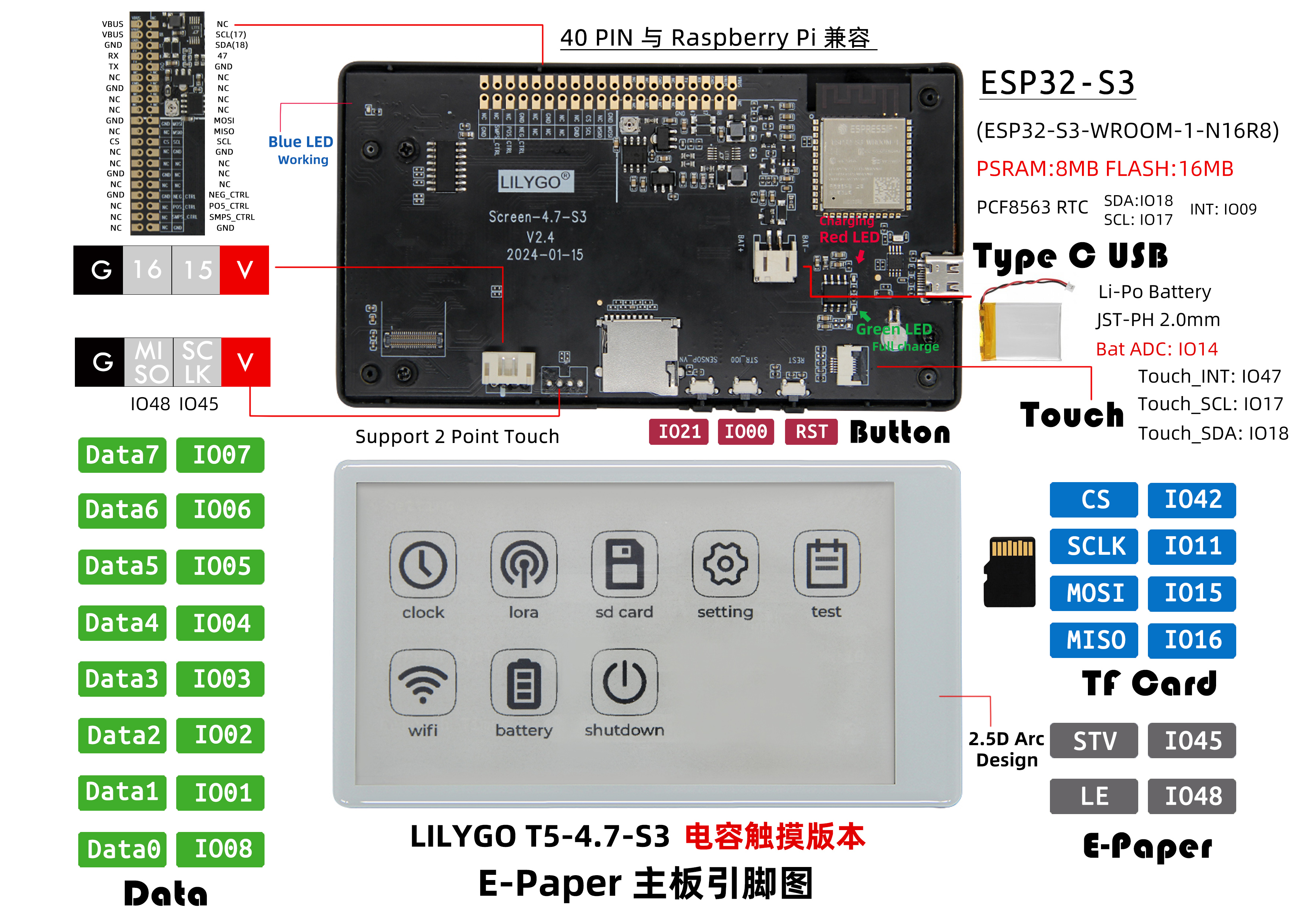

引脚图
引脚映射
| GPIO | 连接至 | 可用 |
|---|---|---|
| 13 | 74HCT4094D CFG_DATA | ❌ |
| 12 | 74HCT4094D CFG_CLK | ❌ |
| 0 | 74HCT4094D CFG_STR | ❌ |
| 38 | E-paper CKV | ❌ |
| 40 | E-paper STH | ❌ |
| 41 | E-paper CKH | ❌ |
| 8–7 | E-paper D0–D7 | ❌ |
| 21 | Button | ❌ |
| 14 | Battery ADC | ❌ |
| 16/15/11/42 | SD MISO/MOSI/SCK/CS | ❌* |
| 18 | SDA | ❌ |
| 17 | SCL | ❌ |
| 47 | Touch IRQ | ❌ |
| 45/10/48/39 | — | ✅ |
*SD 引脚（16、15、11、42）在不使用 SD 卡时可以自由使用。GPIO10 可连接到 GPIO47 以实现触摸唤醒功能（参见 issue #93）。
尺寸图
原理图
数据手册
软件开发
依赖库
常见问题
Q. 看了以上教程我还是不会搭建编程环境怎么办？
A. 可以参考 LilyGo-Document 文档说明来搭建。Q. 为什么打开Arduino IDE时会提醒升级库文件？
A. 选择不升级，不同版本的库可能不兼容，建议保持当前测试通过的版本。Q. 电子墨水屏的刷新率如何？
A. 电子墨水屏刷新率较低，适合显示静态或更新不频繁的内容，具有极低的功耗。Q. 为什么我的板子一直烧录失败？
A. 请按住 BOOT 按键重新下载程序。
版本历史
| Version | Update date | Update description |
|---|---|---|
| T5-ePaper-S3-V2.4 | — | 当前版本 |
