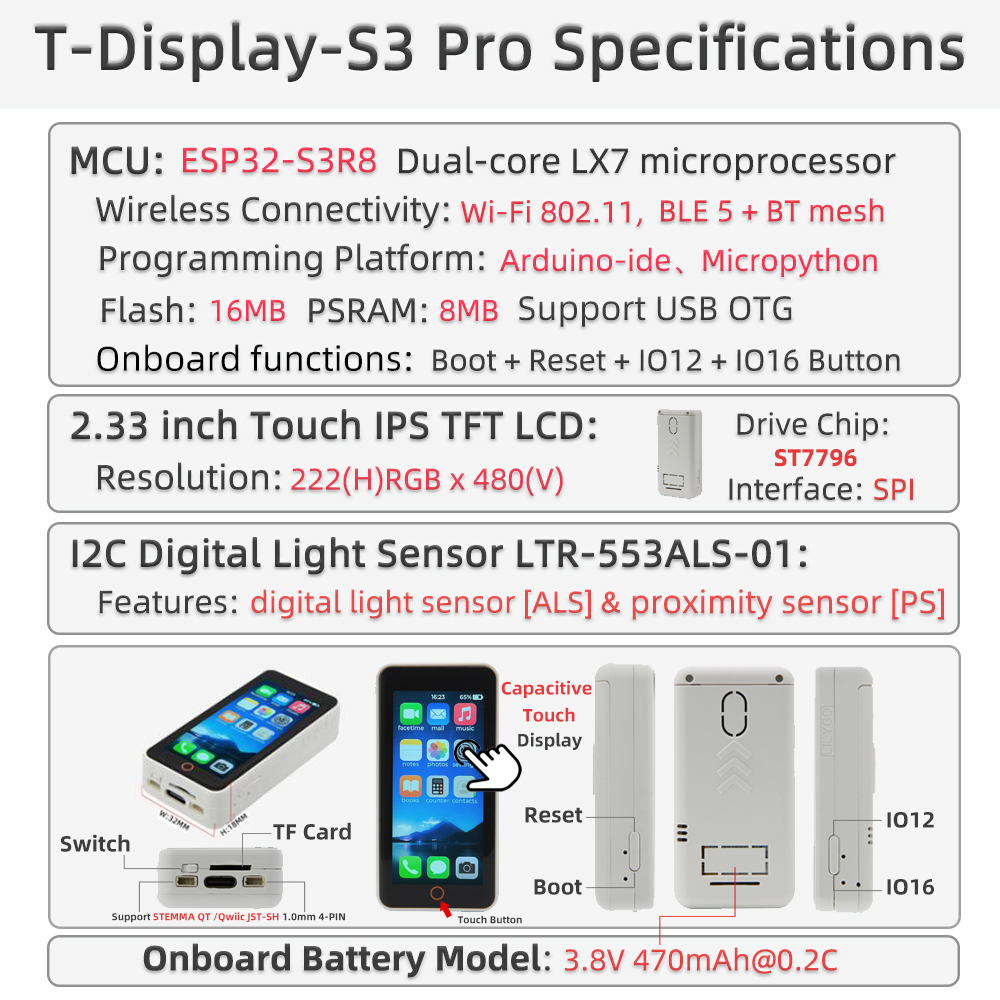

概述
T-Display S3 Pro 是一款基于 ESP32-S3 的高性能开发板，配备 2.2 英寸 222×480 全彩 IPS 显示屏，支持电容触摸、摄像头扩展、USB OTG 及多种外设。内置 SY6970 电源管理芯片，支持锂电池充电（最大 1.5A）和电源路径管理。板载 TF 卡槽、LTR553 环境光传感器、姿态传感器（MPU9250/MPU6050）等，适用于智能家居、便携设备、多媒体应用等场景。
V1.1 版本升级为恒流背光驱动，提升显示稳定性；查看 USB-C 接口旁是否标注 "V1.1" 可区分版本。
快速开始
示例支持
| 示例 | PlatformIO/Arduino | ESP-IDF | 描述 |
|---|---|---|---|
| Factory | ✓ | 出厂综合测试 | |
| TFT_eSPI_Simple | ✓ | TFT_eSPI 绘图基础 | |
| AdjustBacklight | ✓ | 背光调节（区分 V1.0/V1.1） | |
| PMU_Example | ✓ | 电源管理配置与电池信息 | |
| USB_HID_Example | ✓ | USB HID 和 OTG 功能 | |
| CameraShield | ✓ | 摄像头扩展板使用 | |
| Cellphone | ✓ | 拍照及相册（需 TF 卡） |
PlatformIO
- 安装 Visual Studio Code 并安装 "PlatformIO IDE" 扩展，安装后重启。
- 从 GitHub 下载 T-Display-S3-Pro 项目代码，在 VS Code 中打开。
- 在
platformio.ini中取消注释选择所需示例，点击 (✔) 编译，连接设备后点击 (→) 烧录。
Arduino
- 安装 Arduino IDE 和 Arduino ESP32。
- 将项目
lib目录中的所有库复制到 Arduino 库目录（~/Documents/Arduino/libraries）。 - 在"工具"菜单中选择正确的设置，如下表所示。
| Arduino IDE 设置 | 值 |
|---|---|
| Board | ESP32S3 Dev Module |
| Upload Speed | 921600 |
| USB CDC On Boot | Enabled |
| USB DFU On Boot | Disabled |
| CPU Frequency | 240MHz (WiFi) |
| Flash Mode | QIO 80MHz |
| Flash Size | 16MB (128Mb) |
| Core Debug Level | None |
| Partition Scheme | 16M Flash (3MB APP/9.9MB FATFS) |
| PSRAM | OPI PSRAM |
- 选择正确的端口，上传程序。
开发平台
视频
主要特点
- ESP32-S3R8：16MB Flash，8MB OPI PSRAM，2.4GHz Wi-Fi + 蓝牙 5.0
- 2.2 英寸 ST7789V2 IPS（222×480），CST816S 电容触摸
- SY6970 电源管理（1.5A 充电，电源路径管理，OTG 输出）
- LTR553 环境光/接近传感器，可选 MPU9250/MPU6050 姿态传感器
- DVP 摄像头接口（OV2640/OV5640），TF 卡槽，STEMMA QT/QWIIC
产品参数
| 项目 | 参数 |
|---|---|
| MCU | ESP32-S3R8（双核 LX7，240MHz） |
| Flash | 16MB |
| PSRAM | 8MB (OPI PSRAM) |
| 显示屏 | 2.2 英寸 ST7789V2 IPS（222×480） |
| 触摸 | CST816S 电容触摸（I2C，0x15） |
| 电源管理 | SY6970（1.5A 充电，路径管理，OTG） |
| 传感器 | LTR553 环境光/接近（I2C，0x23） |
| 姿态传感器 | MPU9250 / MPU6050（可选） |
| 存储 | TF 卡槽 (SPI) |
| 无线 | 2.4GHz Wi-Fi 802.11 b/g/n + Bluetooth 5 (LE) |
| USB | 1 × USB-C（支持 OTG） |
| 扩展接口 | 2×13 双排排针 + DVP 摄像头 + STEMMA QT/QWIIC |
| 按键 | RESET + BOOT |
| 安装孔 | 4 × 2mm 定位孔 |
| 尺寸 | 56.5 × 56.5 × 9.6mm |
引脚图
尺寸图
原理图
数据手册
软件开发
依赖库
常见问题
Q. 看了教程还是不会搭建编程环境怎么办？
A. 参考 LilyGo-Document 文档说明来搭建。Q. 板子一直烧录失败？
A. 按住 "BOOT" 键，再按 "RST" 键，然后点击烧录进入下载模式。Q. 如何区分 V1.0 和 V1.1 版本？
A. 查看 USB-C 接口旁是否标注 "V1.1"；V1.1 使用恒流背光，调节方式不同，请使用对应示例。Q. 未连接电池时上电后设备反复重启？
A. 未接电池时需关闭充电功能，可在初始化 PMU 时调用PMU.disableCharge()或参考PMU_Example。Q. 使用 OTG 外设时无法识别？
A. 需在代码中启用 OTG 输出功能，启用 OTG 时 USB 输入不会对电池充电。Q. 屏幕不亮或背光异常？
A. 检查背光驱动方式是否与版本匹配（V1.0 用 PWM，V1.1 用恒流），并确保 PMU 正常供电。
功耗测试
| 测试项 | 结果 | 备注 |
|---|---|---|
| 背光功耗（最大） | ≈120mA | V1.1 恒流驱动 |
| 充电电流（最大） | 1.5A | SY6970 |
| USB OTG 供电 | 5V 500mA | 需 PMU 启用 |
版本历史
| Version | Update date | Update description |
|---|---|---|
| T-Display-S3-Pro_V1.0 | 2023-08-01 | 初始版本，PWM 背光 |
| T-Display-S3-Pro_V1.1 | 2023-11-01 | 升级为恒流背光驱动 |
