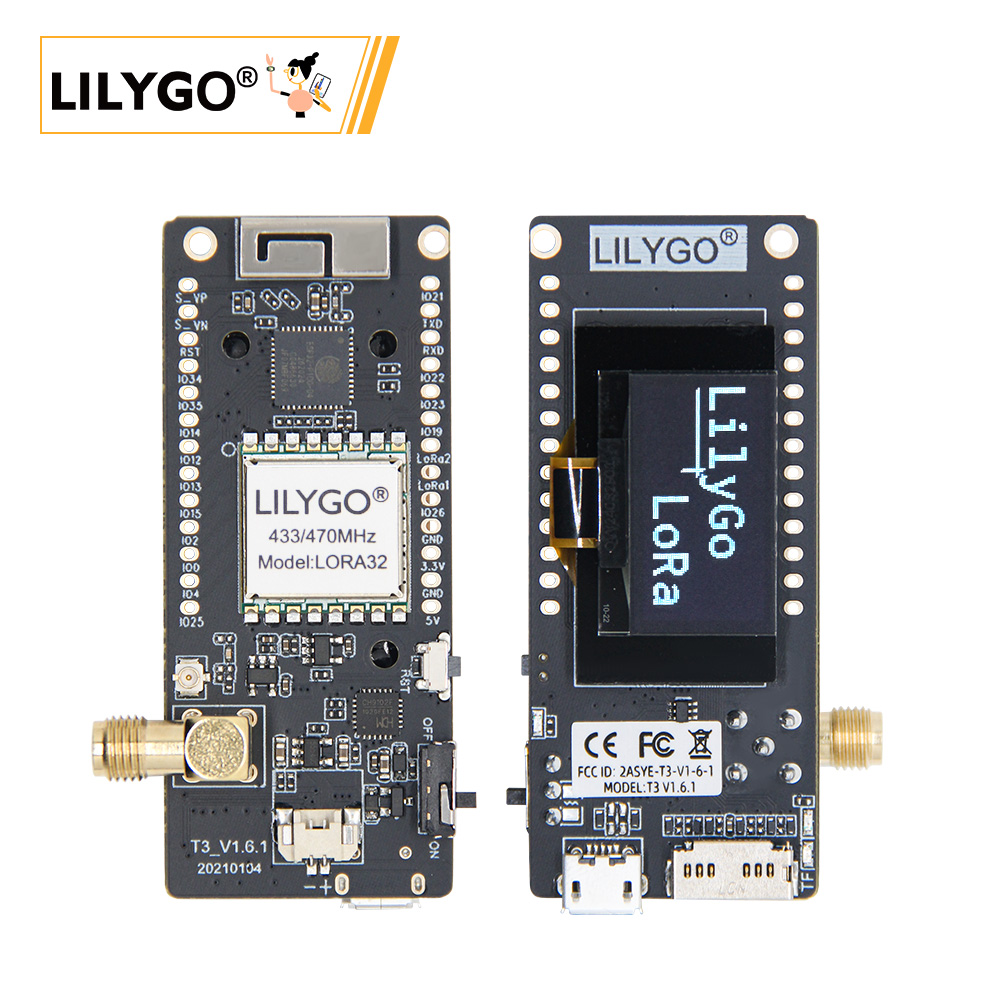

概述
LILYGO T3_V1.6.1（LoRa32 V2.1.6）多协议物联网开发板是一款集成 ESP32 主控（4MB Flash）、0.96 英寸 SSD1306 I²C OLED 屏（128×64 分辨率）及低功耗 LoRa 模块的复合型硬件平台。
开发板支持 SX1276/SX1278 双频段 LoRa 模块，提供 Wi-Fi + 蓝牙 4.2 + BLE 无线协议，支持双电源供电模式（USB 接口或 3.7V Li-Po 电池，带电源切换开关），并具备 TF 卡扩展槽和硬件复位/启动按键。LoRa 模块可实现 +14dBm 发射功率与 9.9mA 超低接收电流，适用于远程环境监测、LoRaWAN 终端、低功耗传感器网关等物联网场景开发。
快速开始
示例支持
| 示例 | PlatformIO/Arduino | ESP-IDF | 描述 |
|---|---|---|---|
| LoRaSender | ✓ | LoRa 发送（SX1276/SX1278） | |
| LoRaReceiver | ✓ | LoRa 接收（SX1276/SX1278） | |
| RadioLib Examples | ✓ | RadioLib 通信示例 | |
| LoRaWAN OTAA | ✓ | LoRaWAN 入网 | |
| OLED Display | ✓ | OLED 显示示例 | |
| Factory Test | ✓ | 出厂测试 |
PlatformIO
- 首次使用需安装 CH9102 USB 驱动：Windows / macOS
- 安装 Visual Studio Code 并安装 "PlatformIO IDE" 扩展，安装后重启。
- 从 GitHub 下载 LilyGo-LoRa-Series 项目代码，在 VS Code 中打开。
- 在
platformio.ini中取消注释选择所需示例，点击 (✔) 编译，连接设备后点击 (→) 烧录。
Arduino
- 首次使用需安装 CH9102 USB 驱动。
- 安装 Arduino IDE 和 Arduino ESP32。
- 将
lib目录中的所有文件夹复制到 Arduino 库目录（~/Documents/Arduino/libraries）。 - 在"工具"菜单中选择正确的设置，如下表所示。
| Arduino IDE 设置 | 值 |
|---|---|
| Board | ESP32 Dev Module |
| Upload Speed | 921600 |
| CPU Frequency | 240MHz (WiFi/BT) |
| Flash Mode | QIO |
| Flash Frequency | 80MHz |
| Flash Size | 4MB (32Mb) |
| Core Debug Level | None |
| Partition Scheme | Huge APP (3MB No OTA/1MB SPIFFS) |
| PSRAM | Enabled |
| Arduino Runs On | Core 1 |
| Events Run On | Core 1 |
- 在
utilities.h中取消对应型号的注释（如T3_V1_3_SX1276、T3_V1_3_SX1278）。 - 选择正确的端口，上传程序。
开发平台
视频
主要特点
- ESP32：4 MB Flash，Wi-Fi + 蓝牙 4.2 + BLE
- SX1276（868/915/923MHz）或 SX1278（433MHz）LoRa，+14dBm 发射，9.9mA 接收
- 0.96 英寸 SSD1306 OLED（128×64，I2C）
- CH9102 USB 转串口，MicroSD（TF）卡槽
- 双电源：Micro USB 或 3.7V Li-Po（带电源开关）

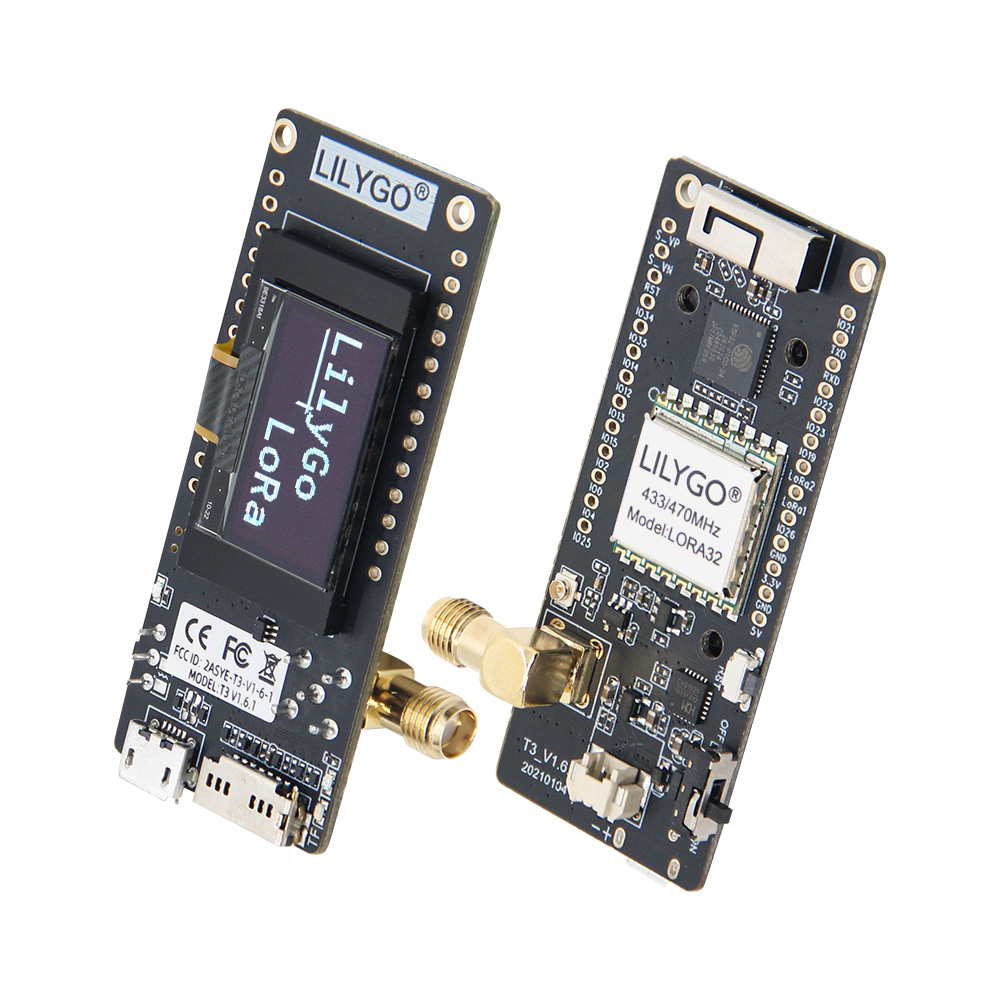

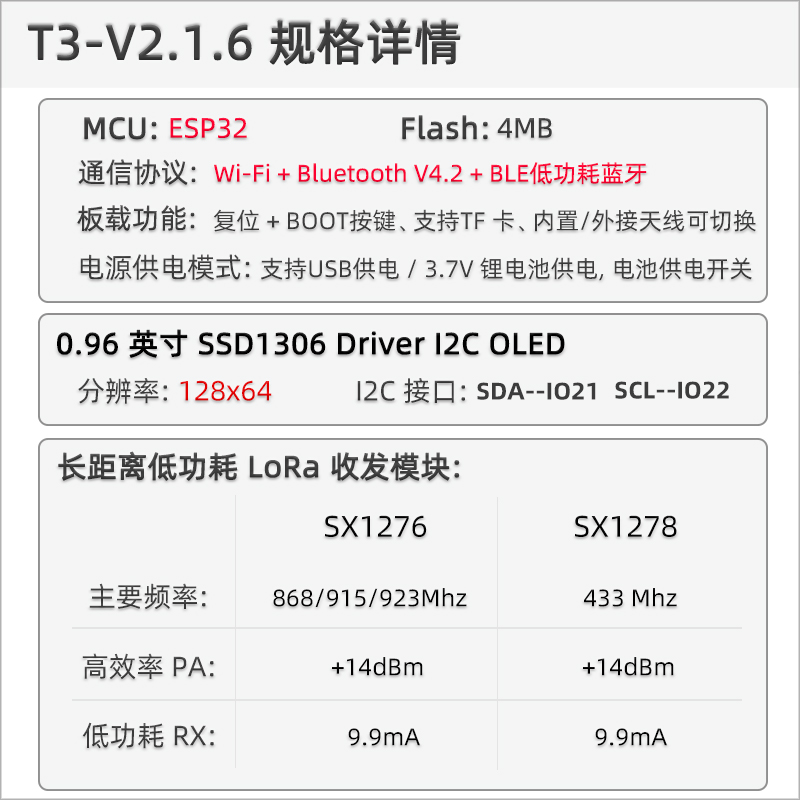

产品参数
| 组件 | 描述 |
|---|---|
| MCU | ESP32 (Xtensa LX6 双核) |
| Flash | 4MB |
| 屏幕 | 0.96 英寸 SSD1306 OLED (128×64) |
| LoRa | SX1276 (868/915/923MHz) / SX1278 (433MHz) |
| 串口芯片 | CH9102 |
| 存储 | TF 卡 |
| 无线 | 2.4 GHz Wi-Fi + Bluetooth 4.2 + BLE |
| USB | 1 × Micro USB |
| 扩展接口 | 3D Wi-Fi 天线 + LoRa 天线 + 1.25mm JST GH 电池 |
| IO 接口 | 2.54mm 2×13 扩展 IO |
| 按键 | RESET + BOOT |
| 固定孔 | 2 × 2mm 定位孔 |
| 尺寸 | 66 × 36 × 15mm |

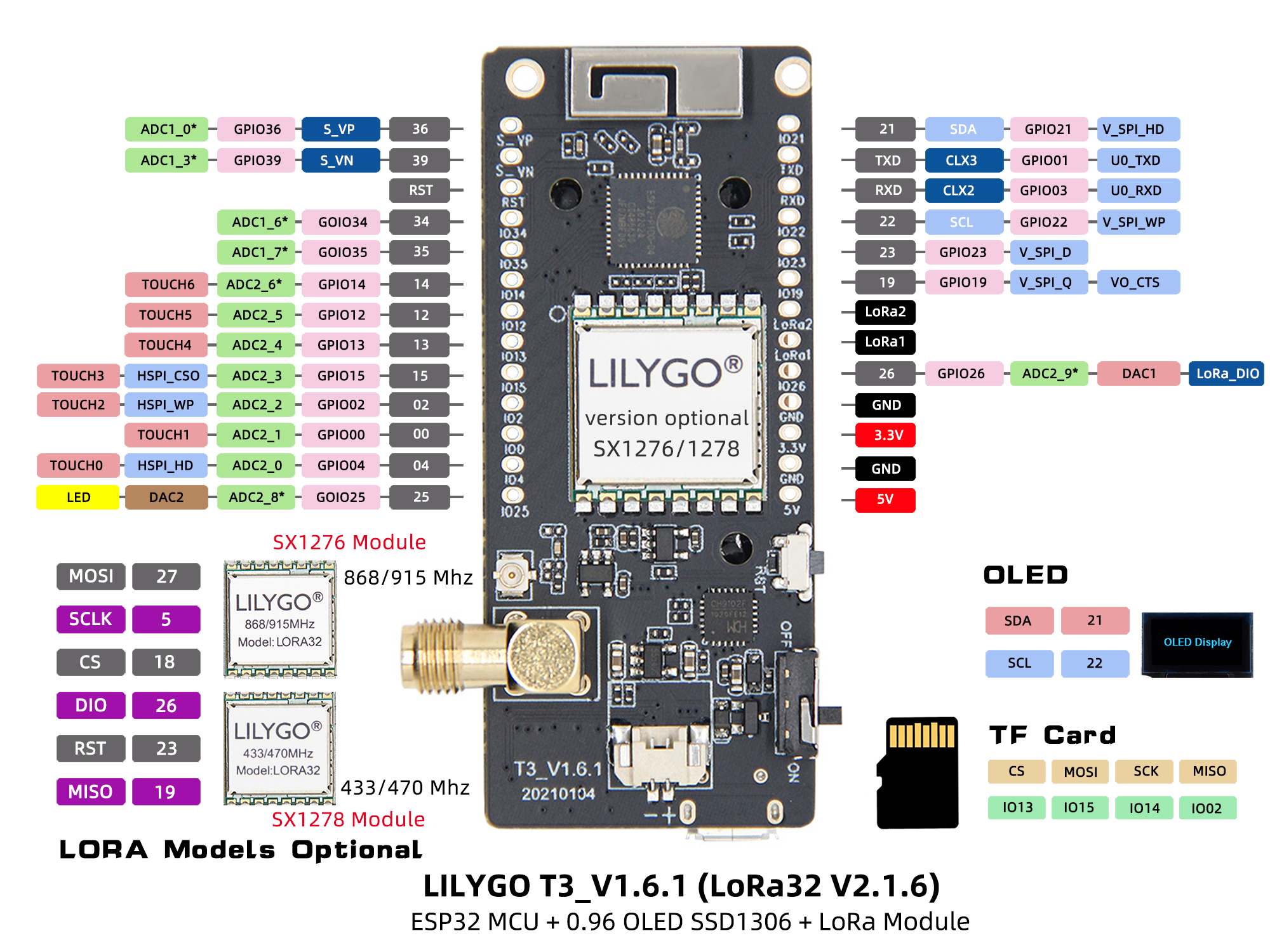

引脚图
引脚映射（LoRa32 V1.3）
| 名称 | GPIO | 可用 |
|---|---|---|
| OLED SDA | 21 | ❌ |
| OLED SCL | 22 | ❌ |
| LoRa SCK | 18 | ❌ |
| LoRa MISO | 19 | ❌ |
| LoRa MOSI | 27 | ❌ |
| LoRa RST | 14 | ❌ |
| LoRa DIO0 | 26 | ❌ |
| LoRa DIO1 | 33 | ❌ |
| LoRa CS | 18 | ❌ |
| 电池 ADC | 35 | ❌ |
引脚映射（LoRa32 V1.6.1）
| 名称 | GPIO | 可用 |
|---|---|---|
| OLED SDA | 21 | ❌ |
| OLED SCL | 22 | ❌ |
| SD CS | 13 | ❌ |
| SD MOSI | 15 | ❌ |
| SD MISO | 2 | ❌ |
| SD SCK | 14 | ❌ |
| LoRa SCK | 5 | ❌ |
| LoRa MISO | 19 | ❌ |
| LoRa MOSI | 27 | ❌ |
| LoRa RST | 23 | ❌ |
| LoRa DIO1 | 33 | ❌ |
| LoRa DIO2 | 32 | ❌ |
| LoRa CS | 18 | ❌ |
| 电池 ADC | 35 | ❌ |
| 板载 LED | 25 | ❌ |
引脚映射（LoRa32 TCXO）
| 名称 | GPIO | 可用 |
|---|---|---|
| OLED SDA | 21 | ❌ |
| OLED SCL | 22 | ❌ |
| SD CS | 13 | ❌ |
| SD MOSI | 15 | ❌ |
| SD MISO | 2 | ❌ |
| SD SCK | 14 | ❌ |
| LoRa SCK | 5 | ❌ |
| LoRa MISO | 19 | ❌ |
| LoRa MOSI | 27 | ❌ |
| LoRa RST | 23 | ❌ |
| LoRa DIO0 | 26 | ❌ |
| LoRa DIO1 | 32 | ❌ |
| LoRa CS | 7 | ❌ |
| LoRa TCXO EN | 12 | ❌ |
| 电池 ADC | 35 | ❌ |
| 板载 LED | 25 | ❌ |
注意：
- GPIO33 及以上的 GPIO 只能用于输入功能，不能设置为输出
- 上传代码时需要移除 SD 卡，否则代码无法下载
- TCXO EN 必须在初始化 LoRa 之前设置为高电平
尺寸图
原理图
数据手册
软件开发
依赖库
常见问题

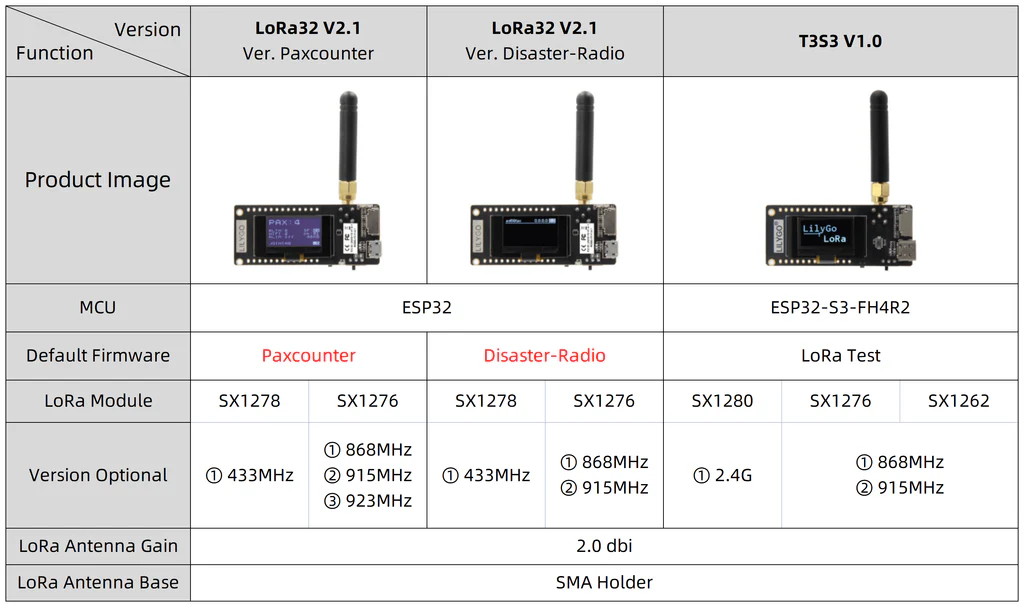

Q. LoRa32 和 T3-S3 有什么区别？
A. LoRa32 使用 ESP32 + SX1276/78，T3-S3 使用 ESP32-S3 + SX1262/80，处理器和 LoRa 芯片都不同。Q. 如何选择 SX1276 和 SX1278 版本？
A. 根据所在地区频率法规：SX1276 支持 868/915/923MHz，SX1278 支持 433MHz。Q. OLED 屏幕不显示？
A. 检查 I2C 地址（SSD1306 通常为 0x3C），确认 SDA=IO21、SCL=IO22 的连接。Q. 程序烧录失败？
A. 确保 CH9102 驱动安装正确，按住 BOOT 按键再点击 RESET 进入下载模式。
版本历史
| Version | Update date | Update description |
|---|---|---|
| T3_V1.6.1 (LoRa32 V2.1.6) | — | 多协议物联网开发板 |
