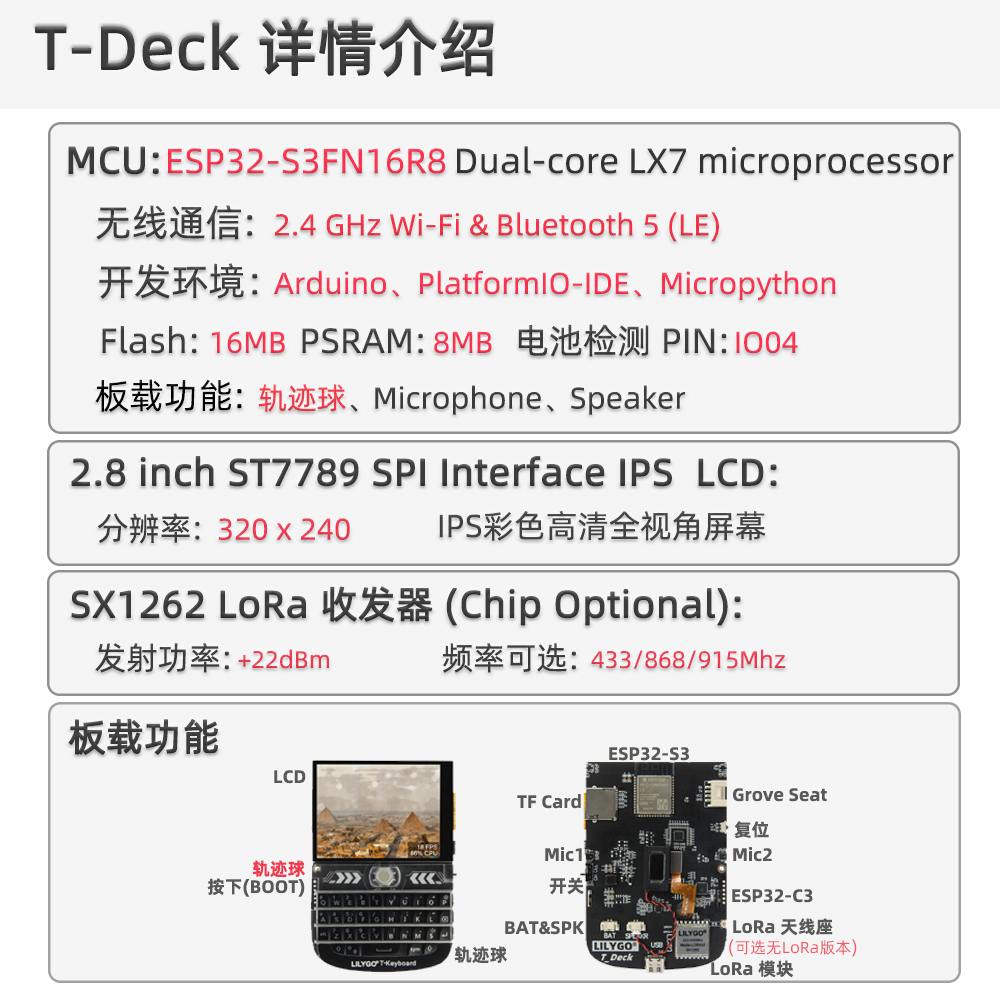

概述

LILYGO T-Deck 是一款基于 ESP32-S3 的多功能嵌入式开发平台，搭载 2.8 英寸 ST7789 LCD（320×240）、轨迹球导航模块（替代触摸屏）、物理键盘（I²C）、SX1262 LoRa、MIA-M10Q GNSS、ES7210 麦克风阵列和 TF 卡，支持 2000mAh 锂电池供电，适用于物联网终端、便携式通信设备和低功耗无线项目开发。

注意：
T-Deck 版本无触摸屏，使用轨迹球导航代替。T-Deck-Plus 已将 Grove 接口引脚分配给 GPS 模块，Grove 接口不可使用。
LoRa 无线电模块与其他外设共享 SPI 总线。一次只能选择一个 SPI 设备，因此请确保在与 SX1262 通信之前，所有其他 SPI 设备的 CS 线都处于高电平（非活动状态）。
使用电池供电时，GPIO10 必须设置为高电平。如果电路板通过 USB 供电，则可以忽略此要求。

快速开始

示例支持

示例	PlatformIO/Arduino	描述
UnitTest	✓	出厂硬件单元测试
Keyboard_T_Deck_Master	✓	读取键盘输入
Keyboard_ESP32C3	✓	ESP32-C3 键盘 I2C 从机
Microphone	✓	噪声检测示例
Touchpad	✓	读取轨迹球坐标
GPSShield	✓	GPS 扩展板示例

如果启用麦克风，板子中间的 BOOT 按键（GPIO0）将不可用。

PlatformIO

安装 Visual Studio Code 并安装 "PlatformIO IDE" 扩展，安装后重启。
从 GitHub 下载 T-Deck 项目代码，在 VS Code 中打开。
在 platformio.ini 中取消注释选择所需示例，点击 (✔) 编译，连接设备后点击 (→) 烧录。

Arduino

安装 Arduino IDE 和 Arduino ESP32。
将 lib 目录中的所有文件夹复制到 Arduino 库目录（~/Documents/Arduino/libraries）。
在"工具"菜单中选择正确的设置，如下表所示。

Arduino IDE 设置	值
Board	ESP32S3 Dev Module
Upload Speed	921600
USB Mode	Hardware CDC and JTAG
USB CDC On Boot	Enabled
USB Firmware MSC On Boot	Disabled
USB DFU On Boot	Disabled
CPU Frequency	240MHz (WiFi)
Flash Mode	QIO 80MHz
Flash Size	16MB (128Mb)
Core Debug Level	None
Partition Scheme	16M Flash (3MB APP/9.9MB FATFS)
PSRAM	OPI PSRAM
Upload Mode	UART0/Hardware CDC
Arduino Runs On	Core 1
Events Run On	Core 1

选择正确的端口，上传程序。若无法上传，请按住 BOOT（轨迹球中间按键）后插入 USB，再点击上传，上传完成后按 RST 退出下载模式。

ESP32-C3 的编程接口在 RST 按键一侧的 6Pin 排针，从上到下依次为：3V3、GND、RST、BOOT、RX、TX。

开发平台

视频

主要特点

ESP32-S3FN16R8：16MB Flash，8MB OPI PSRAM，Wi-Fi + 蓝牙 5.0
2.8 英寸 ST7789 LCD（320×240），轨迹球导航
SX1262 LoRa（433MHz~915MHz 可选），MIA-M10Q GNSS
ES7210 音频编解码器 + MSM381A3729H9CP 麦克风阵列
2000mAh 锂聚合物电池，物理键盘（I²C），TF 卡

产品参数

组件	描述
MCU	ESP32-S3FN16R8 Dual-core LX7
Flash	16MB
PSRAM	8MB (OPI)
LoRa	SX1262（433MHz~915MHz 可选）
GNSS	MIA-M10Q
屏幕	2.8 英寸 ST7789 LCD (320×240)
控制方式	轨迹球导航模块
输入	物理键盘（I²C）
音频	ES7210 + MSM381A3729H9CP 麦克风阵列
电池	2000mAh 锂聚合物电池
存储	TF 卡
无线	2.4GHz Wi-Fi + Bluetooth 5.0 (LE)
USB	1 × USB Type-C
IO 扩展	2mm 间距 6pin 接口
扩展接口	GPS 扩展接口 + 2 × JST GH 1.25mm + 4pin 接口
按键	RST + BOOT（轨迹球）
开关	电源开关
定位孔	2mm 定位孔
尺寸	100×68×11mm

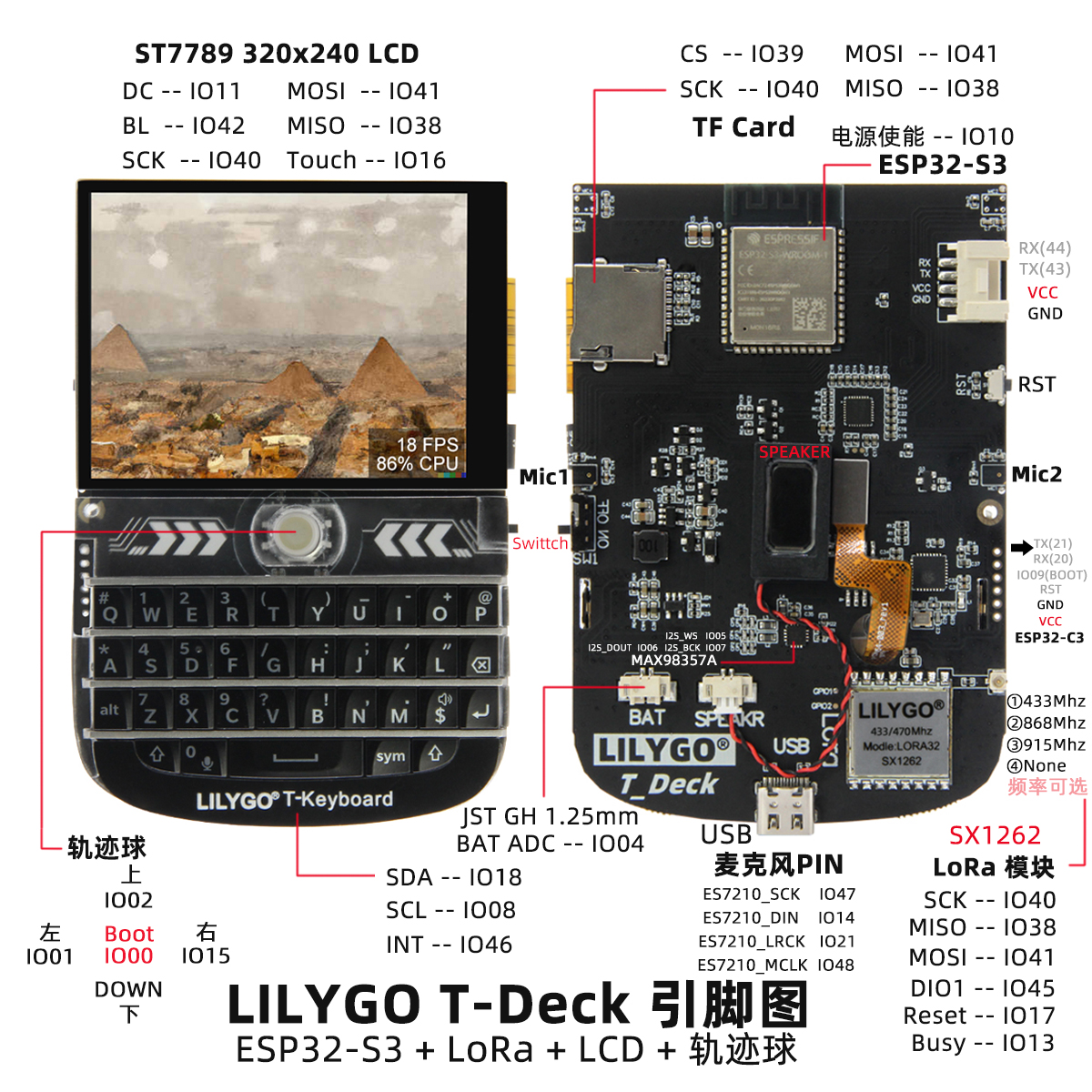

引脚图

引脚映射

#define BOARD_POWERON       10  // 外设电源控制，使用外设时需置 HIGH

#define BOARD_I2S_WS        5
#define BOARD_I2S_BCK       7
#define BOARD_I2S_DOUT      6

#define BOARD_I2C_SDA       18
#define BOARD_I2C_SCL       8

#define BOARD_BAT_ADC       4

#define BOARD_TOUCH_INT     16
#define BOARD_KEYBOARD_INT  46

#define BOARD_SDCARD_CS     39
#define BOARD_TFT_CS        12
#define RADIO_CS_PIN        9

#define BOARD_TFT_DC        11
#define BOARD_TFT_BACKLIGHT 42

#define BOARD_SPI_MOSI      41
#define BOARD_SPI_MISO      38
#define BOARD_SPI_SCK       40

#define BOARD_TBOX_G02      2   // 轨迹球
#define BOARD_TBOX_G01      3
#define BOARD_TBOX_G04      1
#define BOARD_TBOX_G03      15

#define BOARD_ES7210_MCLK   48
#define BOARD_ES7210_LRCK   21
#define BOARD_ES7210_SCK    47
#define BOARD_ES7210_DIN    14

#define RADIO_BUSY_PIN      13
#define RADIO_RST_PIN       17
#define RADIO_DIO1_PIN      45

#define BOARD_BOOT_PIN      0

#define BOARD_GPS_TX_PIN    43
#define BOARD_GPS_RX_PIN    44

外设初始化代码

以下代码片段展示了使用上述引脚定义初始化各外设的最小配置。将引脚映射中的 #define 代码块复制到你的程序中，然后使用相应的初始化片段。

所有 SPI 操作前 — 先将其他 CS 线拉高：
cpp
digitalWrite(BOARD_SDCARD_CS, HIGH);
digitalWrite(BOARD_TFT_CS,    HIGH);
digitalWrite(RADIO_CS_PIN,    HIGH);

电源使能（电池供电时必须）

cpp

// 电池供电时必须设为 HIGH；USB 供电时调用也无害
pinMode(BOARD_POWERON, OUTPUT);
digitalWrite(BOARD_POWERON, HIGH);

屏幕（ST7789 — Arduino_GFX）

cpp

#include <Arduino_GFX_Library.h>

Arduino_DataBus *bus = new Arduino_ESP32SPI(
    BOARD_TFT_DC, BOARD_TFT_CS,
    BOARD_SPI_SCK, BOARD_SPI_MOSI, BOARD_SPI_MISO);

// 320×240，无 RST 引脚 (-1)，竖屏
Arduino_GFX *gfx = new Arduino_ST7789(bus, -1, 0, true, 320, 240);

void setup() {
    pinMode(BOARD_TFT_BACKLIGHT, OUTPUT);
    digitalWrite(BOARD_TFT_BACKLIGHT, HIGH);
    gfx->begin();
    gfx->fillScreen(BLACK);
}

屏幕（ST7789 — TFT_eSPI）

需要为 T-Deck 配置 User_Setup.h — 参考 2024-07-26 提交获取正确的初始化序列。

cpp

#include <TFT_eSPI.h>

TFT_eSPI tft;

void setup() {
    pinMode(BOARD_TFT_BACKLIGHT, OUTPUT);
    digitalWrite(BOARD_TFT_BACKLIGHT, HIGH);
    tft.init();
    tft.setRotation(1);
    tft.fillScreen(TFT_BLACK);
}

LoRa（SX1262 — RadioLib）

cpp

#include <RadioLib.h>

SX1262 radio = new Module(
    RADIO_CS_PIN,   // CS
    RADIO_DIO1_PIN, // DIO1 / IRQ
    RADIO_RST_PIN,  // RST
    RADIO_BUSY_PIN  // BUSY
);

void setup() {
    // 先禁用其他 SPI 设备
    pinMode(BOARD_SDCARD_CS, OUTPUT); digitalWrite(BOARD_SDCARD_CS, HIGH);
    pinMode(BOARD_TFT_CS,    OUTPUT); digitalWrite(BOARD_TFT_CS,    HIGH);

    SPI.begin(BOARD_SPI_SCK, BOARD_SPI_MISO, BOARD_SPI_MOSI);

    // 915.0 MHz, +22 dBm, 带宽 125 kHz, SF7, CR 4/5
    int state = radio.begin(915.0);
    if (state != RADIOLIB_ERR_NONE) {
        Serial.printf("LoRa 初始化失败: %d\n", state);
    }
}

键盘（I²C）

cpp

#include <Wire.h>

#define KEYBOARD_ADDR 0x55

void setup() {
    Wire.begin(BOARD_I2C_SDA, BOARD_I2C_SCL);
    pinMode(BOARD_KEYBOARD_INT, INPUT_PULLUP);
}

// 轮询或使用中断 — 每次按键读取一个字节
void loop() {
    if (digitalRead(BOARD_KEYBOARD_INT) == LOW) {
        Wire.requestFrom(KEYBOARD_ADDR, 1);
        if (Wire.available()) {
            char key = Wire.read();
            Serial.printf("按键: %c\n", key);
        }
    }
}

轨迹球

cpp

// 轨迹球在四个 GPIO 上输出正交脉冲信号
// 使用中断检测移动方向
void setup() {
    pinMode(BOARD_TBOX_G01, INPUT);
    pinMode(BOARD_TBOX_G02, INPUT);
    pinMode(BOARD_TBOX_G03, INPUT);
    pinMode(BOARD_TBOX_G04, INPUT);
}

麦克风（ES7210 — I²S）

启用麦克风后，GPIO0（BOOT / 轨迹球中间按键）不可用。

cpp

#include <driver/i2s.h>

void setup() {
    i2s_config_t i2s_config = {
        .mode = (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_RX),
        .sample_rate = 16000,
        .bits_per_sample = I2S_BITS_PER_SAMPLE_16BIT,
        .channel_format = I2S_CHANNEL_FMT_RIGHT_LEFT,
        .communication_format = I2S_COMM_FORMAT_STAND_I2S,
        .intr_alloc_flags = ESP_INTR_FLAG_LEVEL1,
        .dma_buf_count = 4,
        .dma_buf_len = 256,
        .use_apll = false,
    };
    i2s_pin_config_t pin_config = {
        .mck_io_num   = BOARD_ES7210_MCLK,
        .bck_io_num   = BOARD_ES7210_SCK,
        .ws_io_num    = BOARD_ES7210_LRCK,
        .data_in_num  = BOARD_ES7210_DIN,
        .data_out_num = I2S_PIN_NO_CHANGE,
    };
    i2s_driver_install(I2S_NUM_0, &i2s_config, 0, NULL);
    i2s_set_pin(I2S_NUM_0, &pin_config);
}

SD 卡（SPI）

cpp

#include <SD.h>

void setup() {
    SPI.begin(BOARD_SPI_SCK, BOARD_SPI_MISO, BOARD_SPI_MOSI);
    if (!SD.begin(BOARD_SDCARD_CS)) {
        Serial.println("SD 卡初始化失败");
    }
}

尺寸图

原理图

T-Deck 原理图

数据手册

软件开发

T-Deck GitHub 仓库

依赖库

常见问题

Q. T-Deck 是否有触摸屏功能？
A. T-Deck 版本没有触摸屏，使用轨迹球导航模块替代触摸操作。
Q. 为什么板子一直烧录失败？
A. 按住轨迹球中间按键（BOOT），然后插入 USB，此时芯片进入下载模式，再点击上传。上传完成后按 RST 键退出下载模式。
Q. TFT 屏幕显示不正确怎么办？
A. T-Deck 于 2024-07-26 更新了 TFT_eSPI ST7789 初始化序列，请确保本地库文件与 GitHub 仓库中的初始化序列一致。
Q. 为什么 Arduino IDE 提示升级库文件？
A. 建议不升级，不同版本的库文件可能不兼容。

版本历史

Version	Update date	Update description
T-Deck V1.0	—	初始版本
