LILYGO T-ETH LTE

T-ETH-LTE

简介

LILYGO T-ETH ELITE-LTE Shield 是一款专为 T-ETH-Elite 主板设计的 4G 蜂窝网络扩展模块，集成 LTE 通信与 L76K 高精度 GPS 定位功能，支持在无网络覆盖区域实现远程数据传输。该模块兼容 T-PCIE LTE 模块，提供 T-PCIE 模式（4.2V 供电）与官方 PCIE 模式（3.3V 供电），灵活适配不同部署需求，同时内置 L76K GPS 模块，可精准追踪地理位置与同步时间，适用于物流管理、移动设备监控等场景。通过 40-PIN GPIO 接口（兼容树莓派布局）及专用通信引脚（如 MODEM_RX/TX），模块可无缝对接主板的以太网（W5500）、Wi-Fi/蓝牙及 PoE 供电（36~57V），构建 LTE+GPS+以太网多协议混合通信枢纽，开发时支持 Arduino、ESP-IDF 等平台，兼具工业级可靠性与扩展灵活性，是偏远地区物联网节点、车载终端及工业远程监控的理想解决方案。

外观及功能介绍

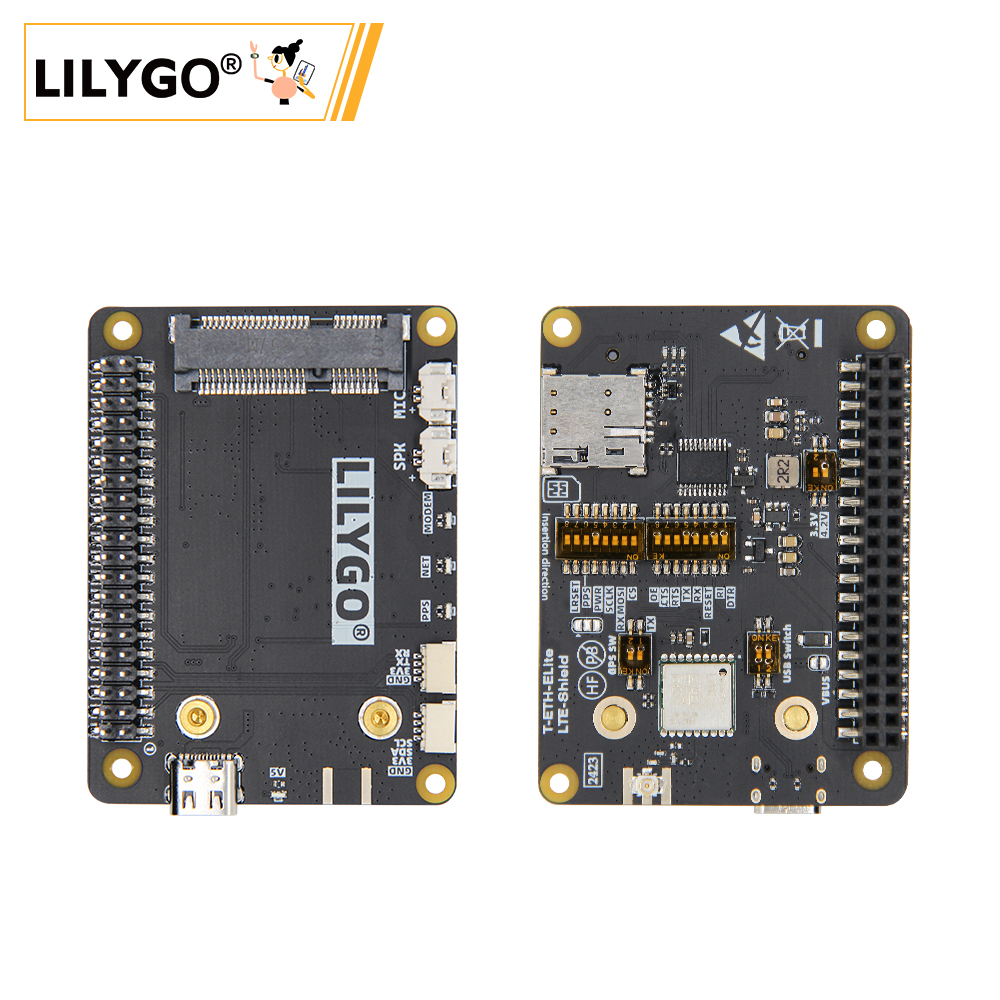

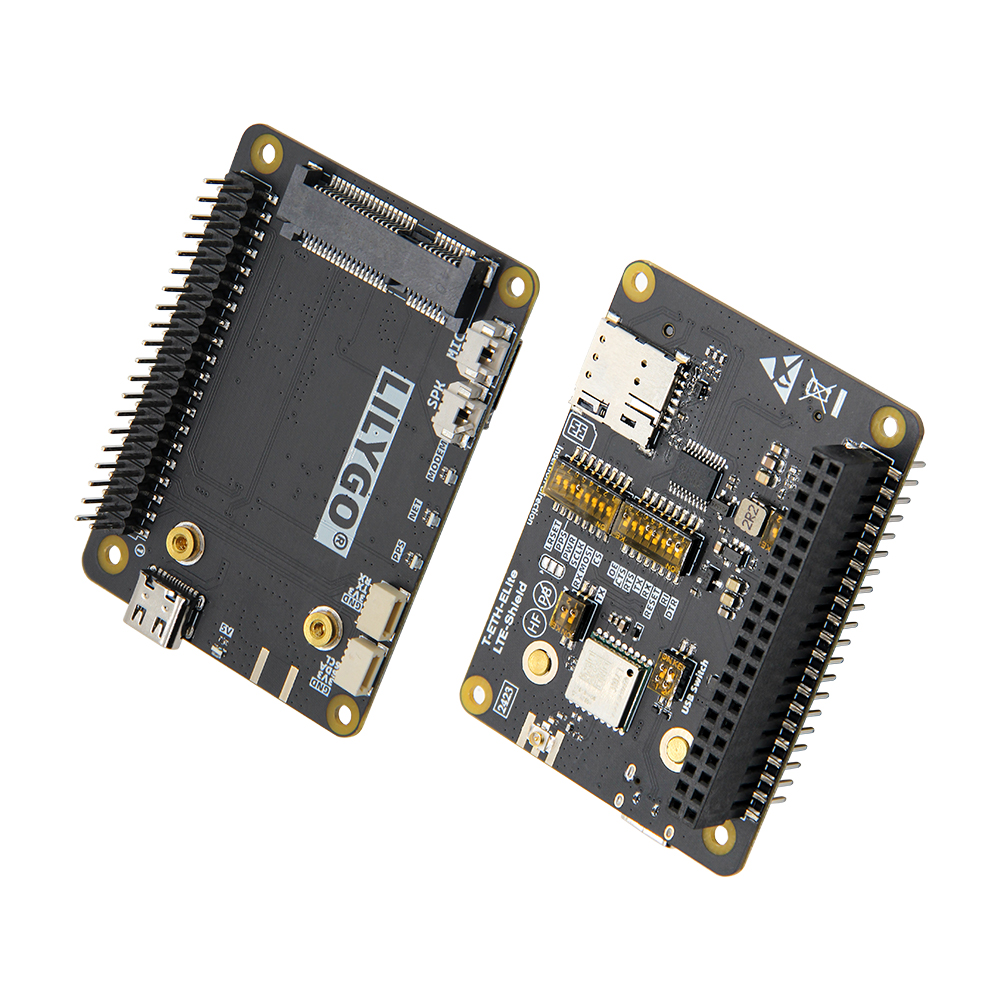

外观

summary

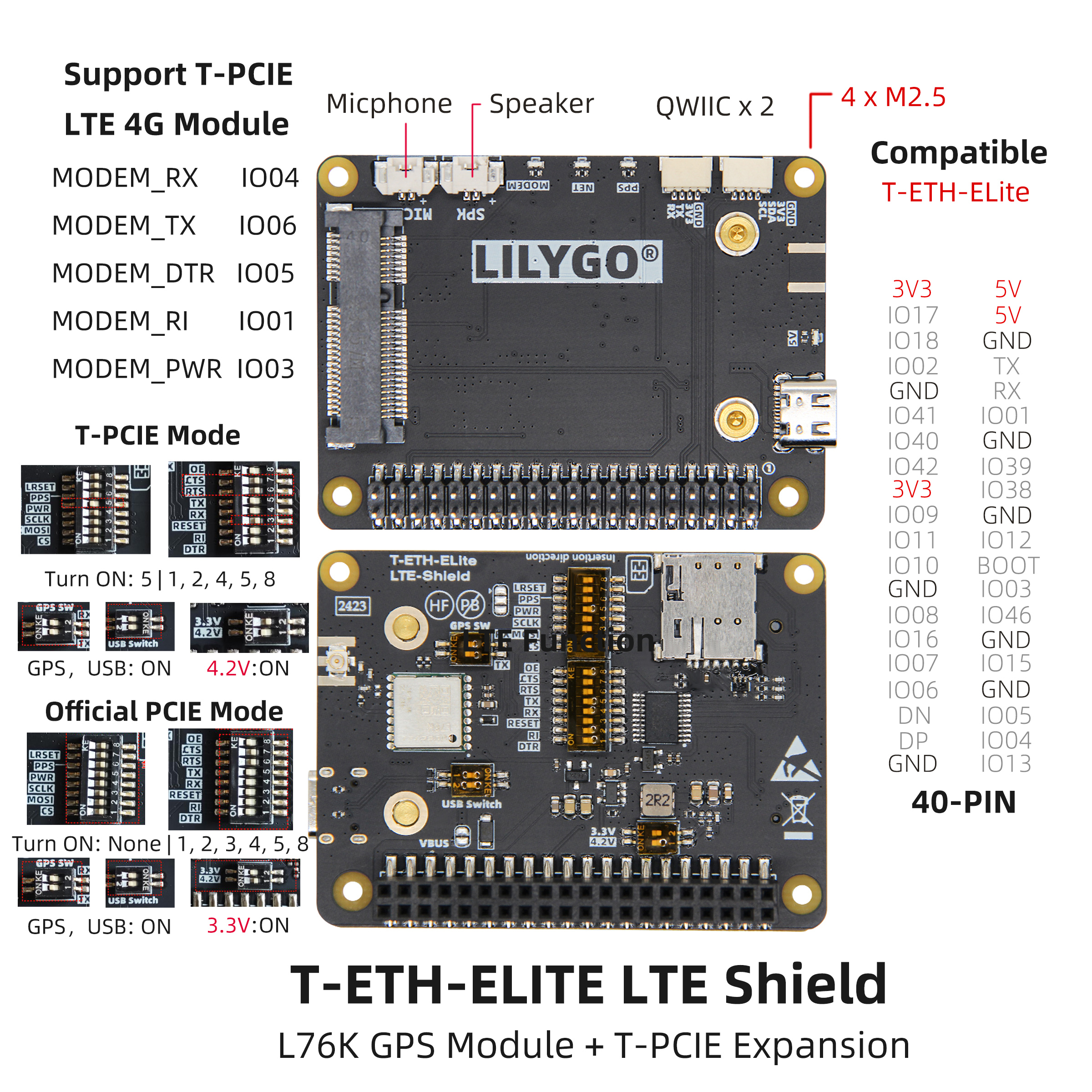

引脚图

summary

模块资料

概述

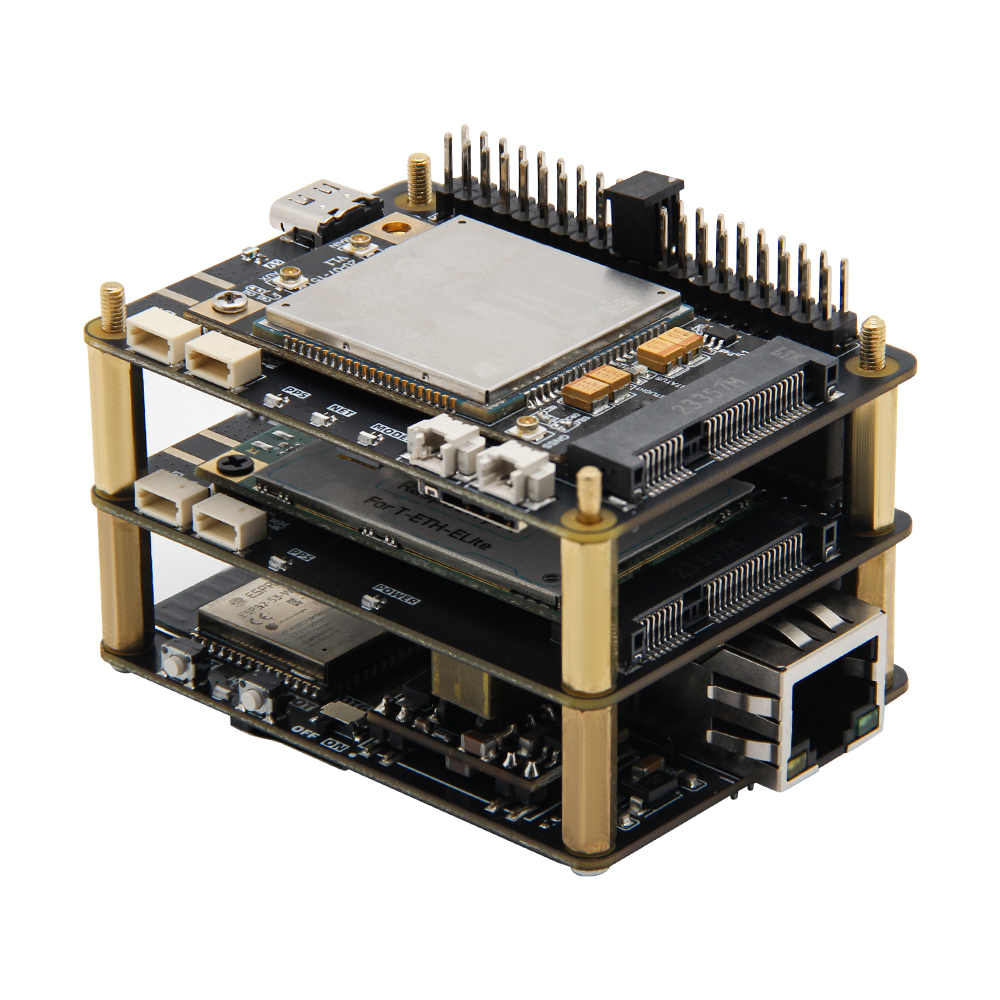

T-ETH-ELITE 主板 + T-ETH-LTE 拓展板:

组合：主板 + LTE 通讯拓展板

功能：通过 4G/5G 蜂窝网络实现无依赖远程通信，覆盖 Wi-Fi/以太网无法部署的区域。

场景：工业设备远程监控、偏远地区数据传输、车载移动终端等。

summary

相关资料链接

Github:T-ETH-Series

原理图

T-ETH-LTE

依赖库

开发平台

  1. VS Code
  2. Arduino IDE
  3. Platform IO
